Stvaranje SPURA 260mm

[Daco]

Lijepo!

U Hrvatskoj ima malo modelara za vrtne željeznice. Vjerojatno znaš da su najznačajniji - najaktivniji Dražen Bijelić, Željko Halambek i Zdravko Vuk.
U sklopu HRKLJUŽ-a u HŽM -u postavljena je pruga na kojoj su testirani njihovi modeli a prije tri godine bili su gosti iz Slovenije u sklopu Adventa.
S obzirom da neznam kako se zoveš pravim imenom a želiš stupiti u kontakt javi se privatnom porukom!

LP

Daco

[Neo]

o, hvala na komentaru Daco. Da, svjestan sam da je u HR malo onih koji se bave vrtnom željeznicom ali njihov sam rad pratio kao i mnoge druge entuzijaste diljem europe pa i svijeta. Posrečilo mi se pa se i ja dao u grosse vrtnjake. Za sada ču moje pravo ime još malo sačuvati no predstavit ču se malo bolje kad odmaknem u projektu. Znam i to da me čeka puno posla a o troškovima da i ne govorim. Prilozi slijede.

[Neo]

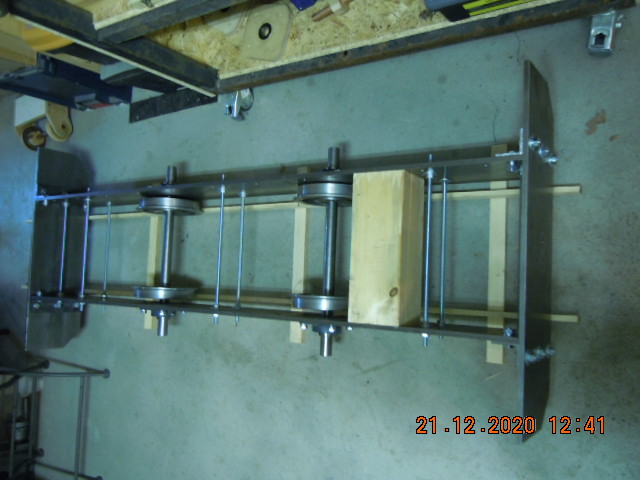

Tračnica na šasiji.JPG (229.05 KiB) Viewed 11245 times

šasija ponovno sastavljena. Šarafa, navojnih šipki, matica, šajbica sve je više i više. Na šasiji je i drveni kolosjek koji mi pomaže u utvrđivanju razmaka između kotača. Uz kotače s vremenom dolaze i lančanici s glavčinom a i lanci.

[Neo]

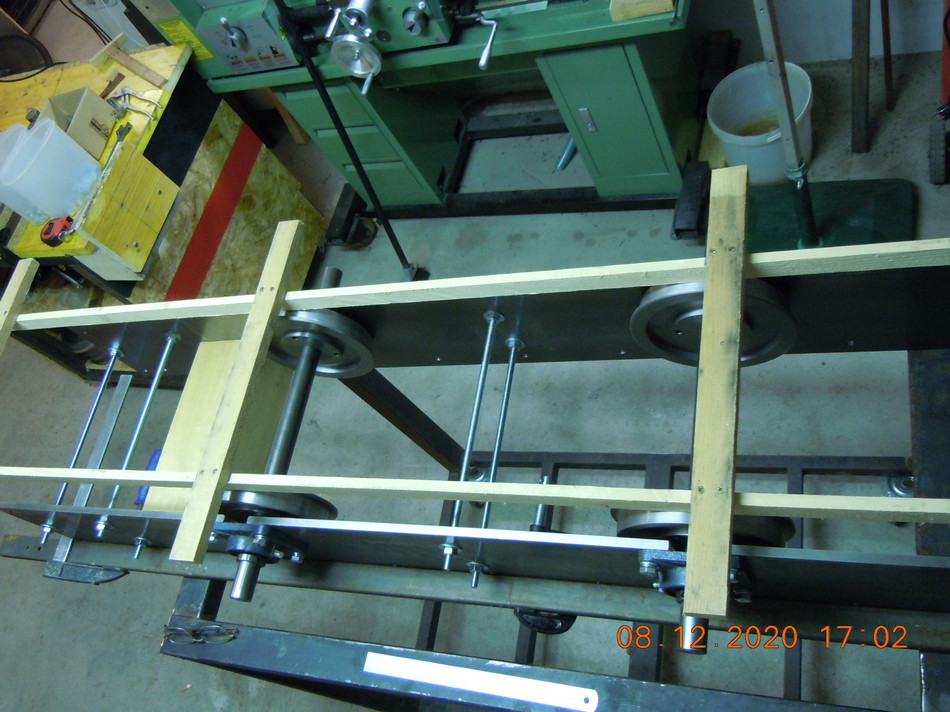

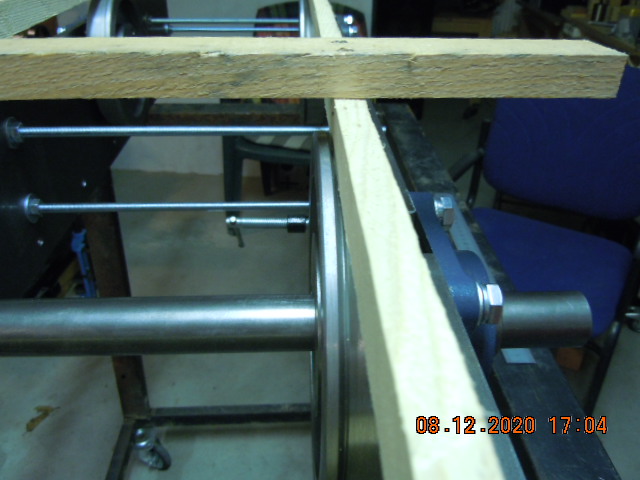

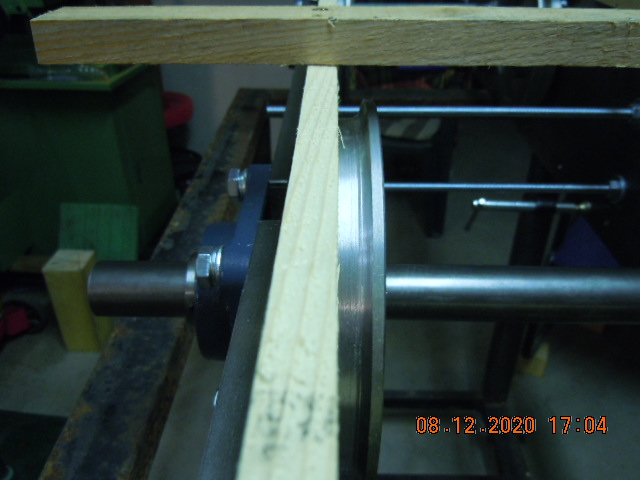

...toliko mjesta imam. Između "tračnica" (onih drvnih) imam 260 mm. Još mi je ostalo malo za podešavanje.
To bi značilo unutarnji razmak između kotača 235 mm.

[Neo]


...za one koji žele brojiti . . .

[bubihž]


...za one koji žele brojiti . . .

ti bokca pa to bude pravi vlak

[Neo]

. . . . pa nebu baš pravi vlak al bu malo jača vrtna . . .

[Neo]

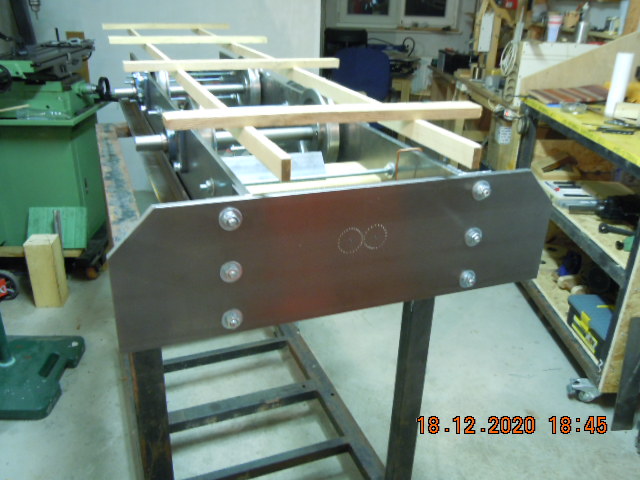

. . . evo malo novosti. Prednji ili je možda čak i stražnji branik ili ti ga štosdenfer je na svom mjestu. Naravno - privremeno. I kao što sam već spomenuo širina mu je 690 mm. što znači da i svaki vagon može biti te širine. Još uvijek sve nekako paše u špur (stvarni) od 760 mm. USKOTRAČNO. A to je i ispočetka bio cilj . . .

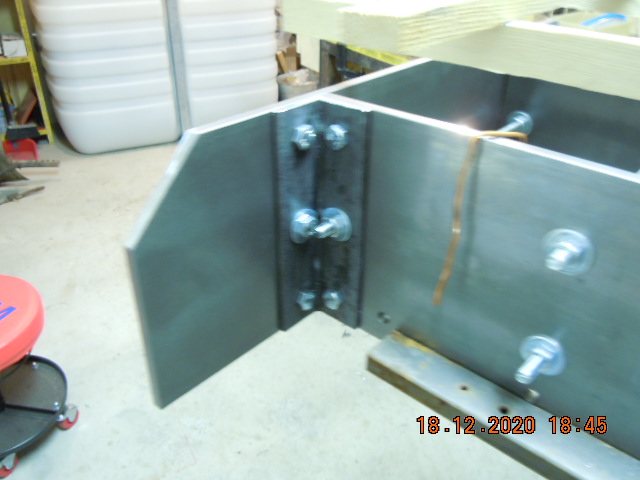

. . . a ovako je to spojeno u cjelinu same šasije . . . .


[Neo]

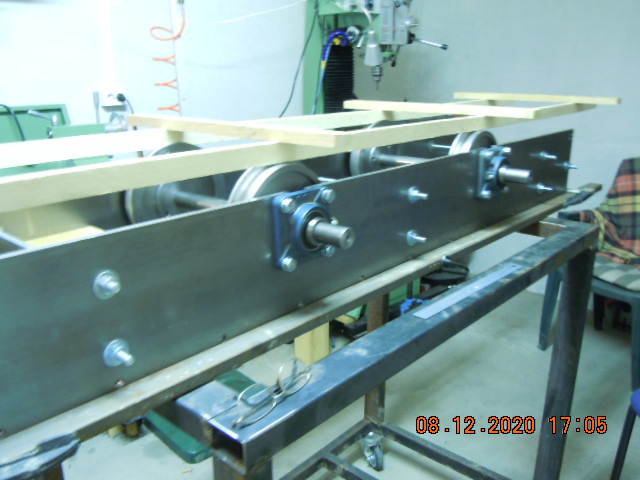

. . . evo još malo nečega za ljubitelje za "grosegartenzug". Šasija na "nogicama" na odgovarajućem "pravom" špuru.
pri premještanju se ustanovilo da je već sada prilično teška.


[Neo]

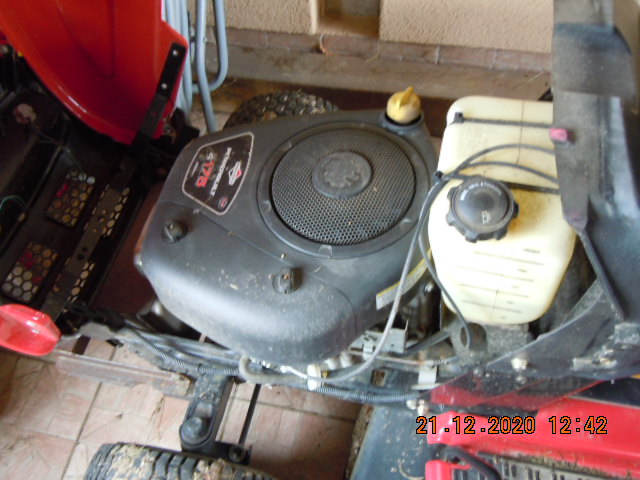

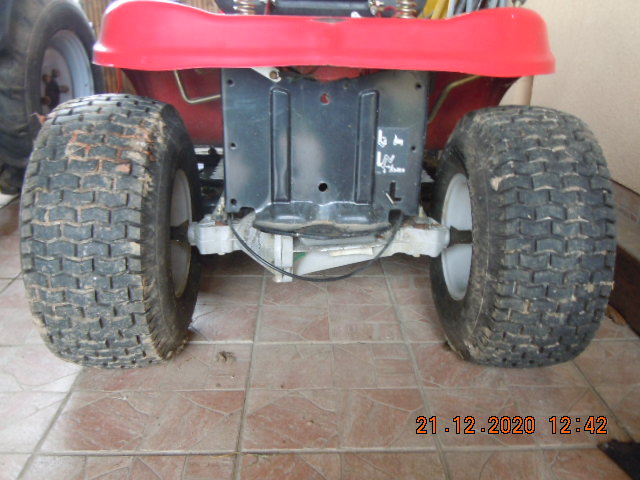

. . .vjerojatno da je i pogon lokse riješen. Motor i transmisija traktorske MTD kosilice poslužit će kao njeno "srce" . . . Transmisija je hidrostatskog tipa a motor je nekih 13 Ks = nježno pokretanje, dovoljno snage . . .
