sledeči objekt napravljen iz nule je vodna pumpa za parne lokomotive.

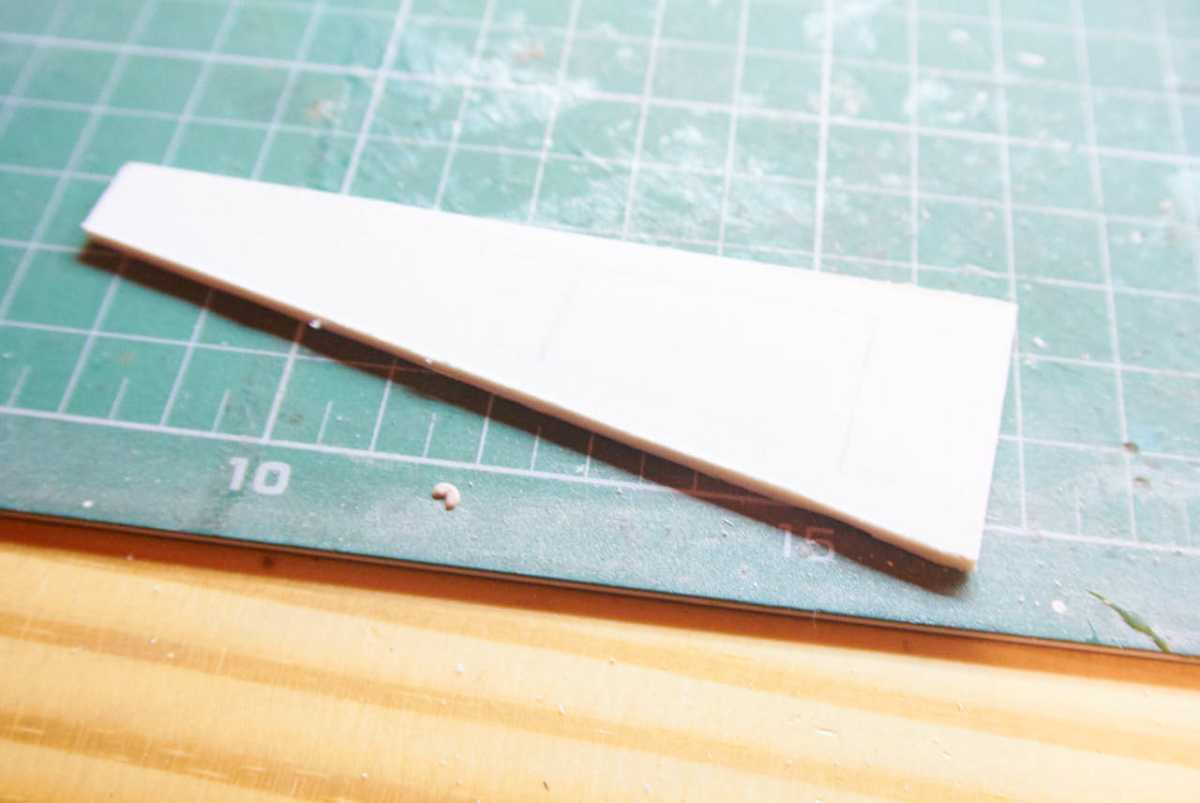

Osnovna ploča vodne pumpe je napravljena iz 2mm stirena.

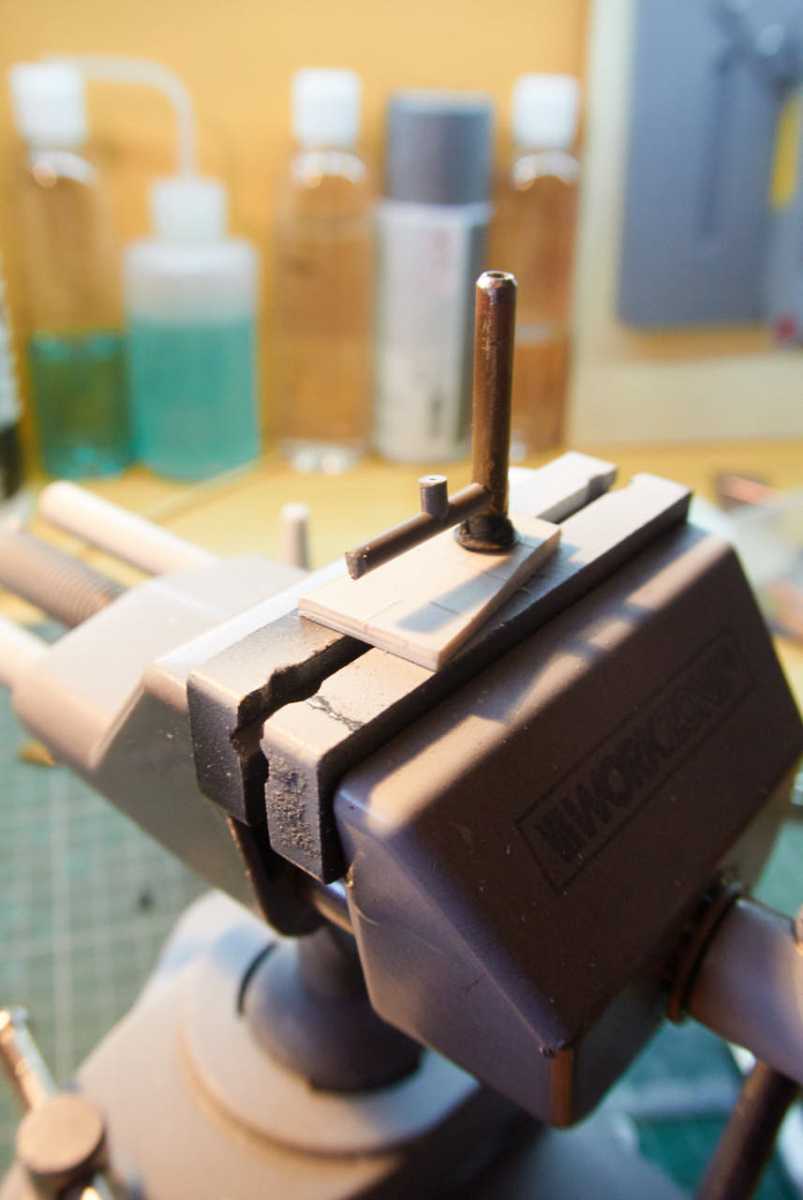

Izrada jaška

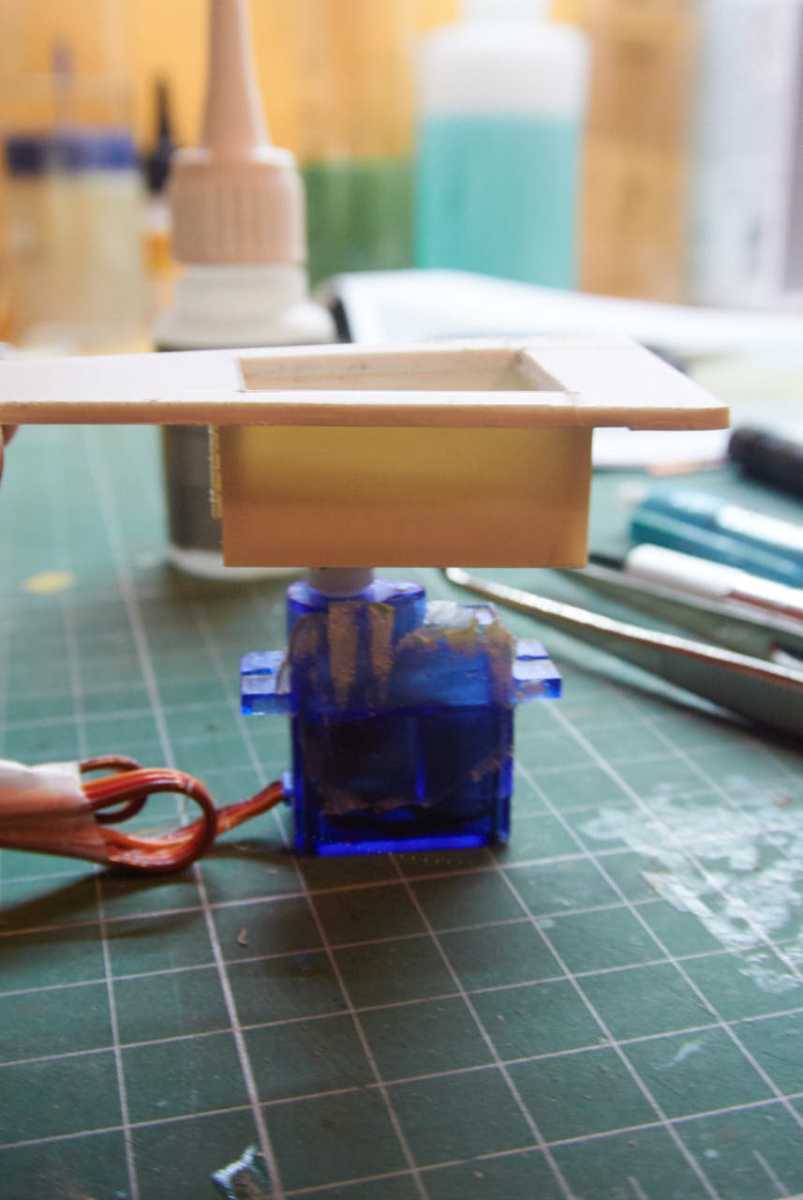

Provjera pozicije servo motora

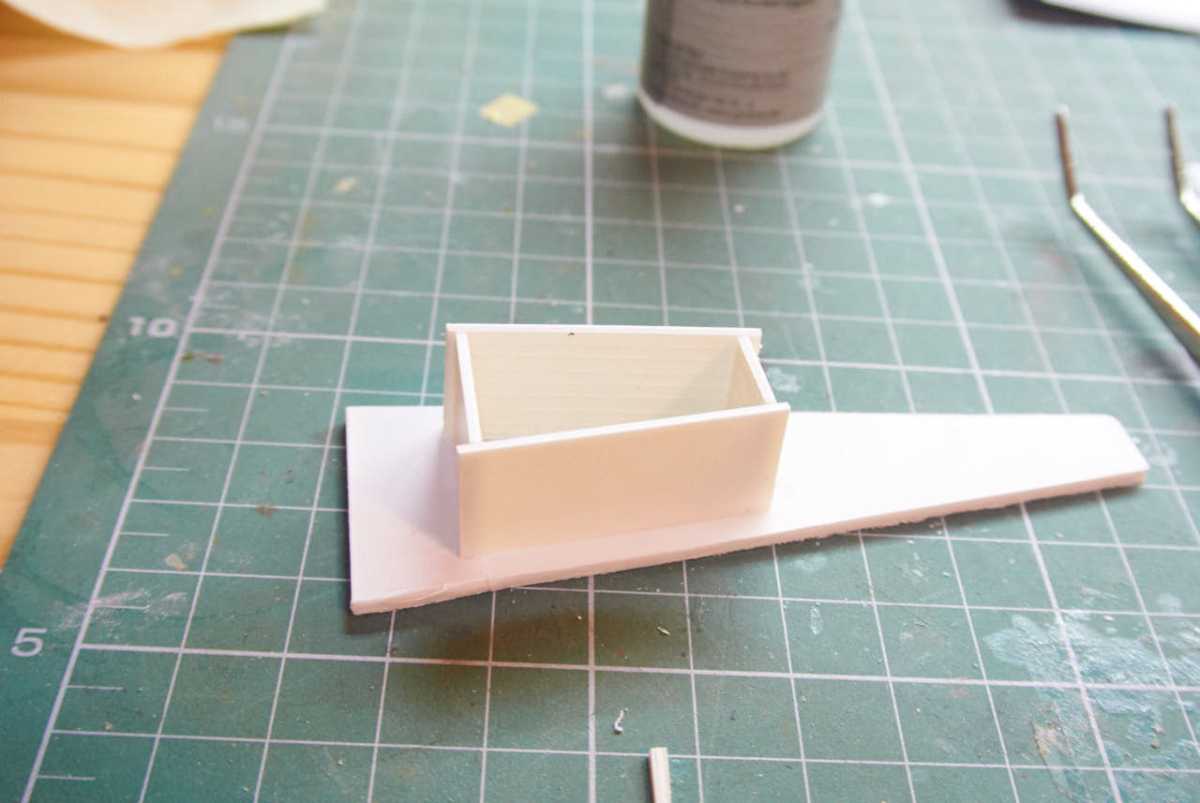

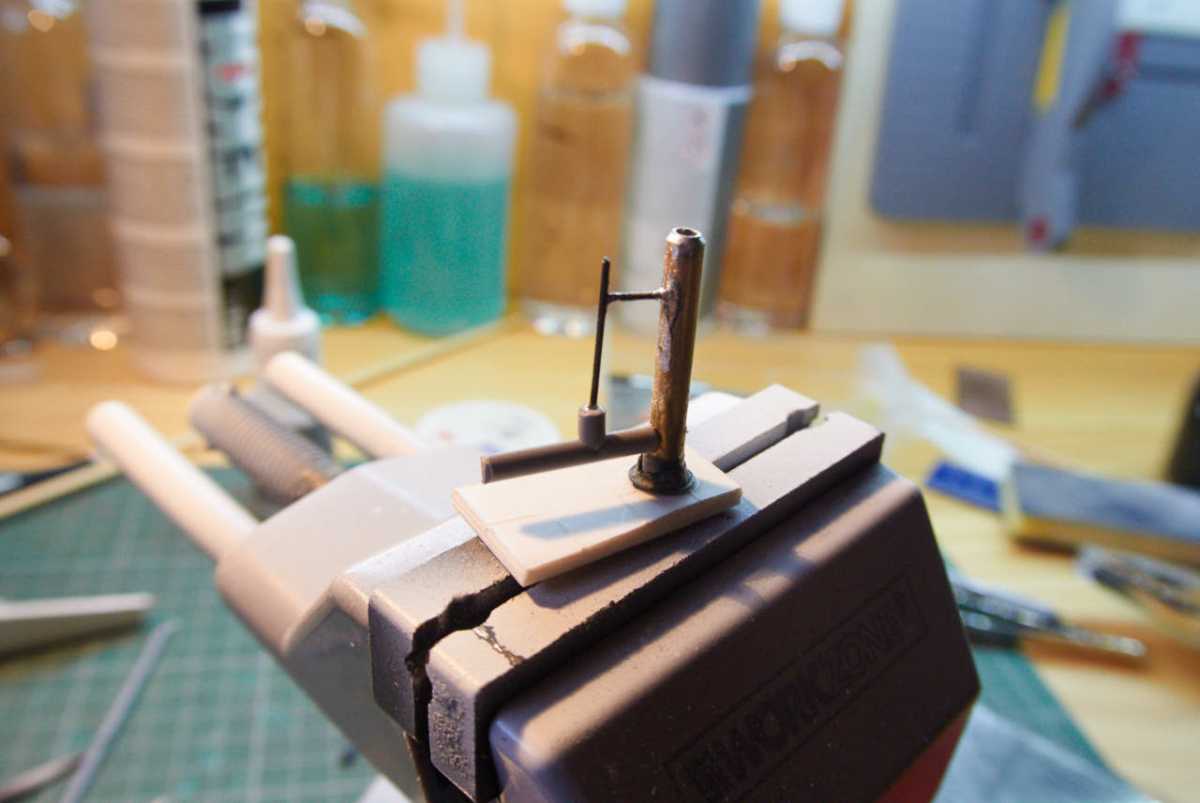

Izrada sistema cijevi



Provjera visine ventila


Gotov sklop cijevi


[Tjan70]

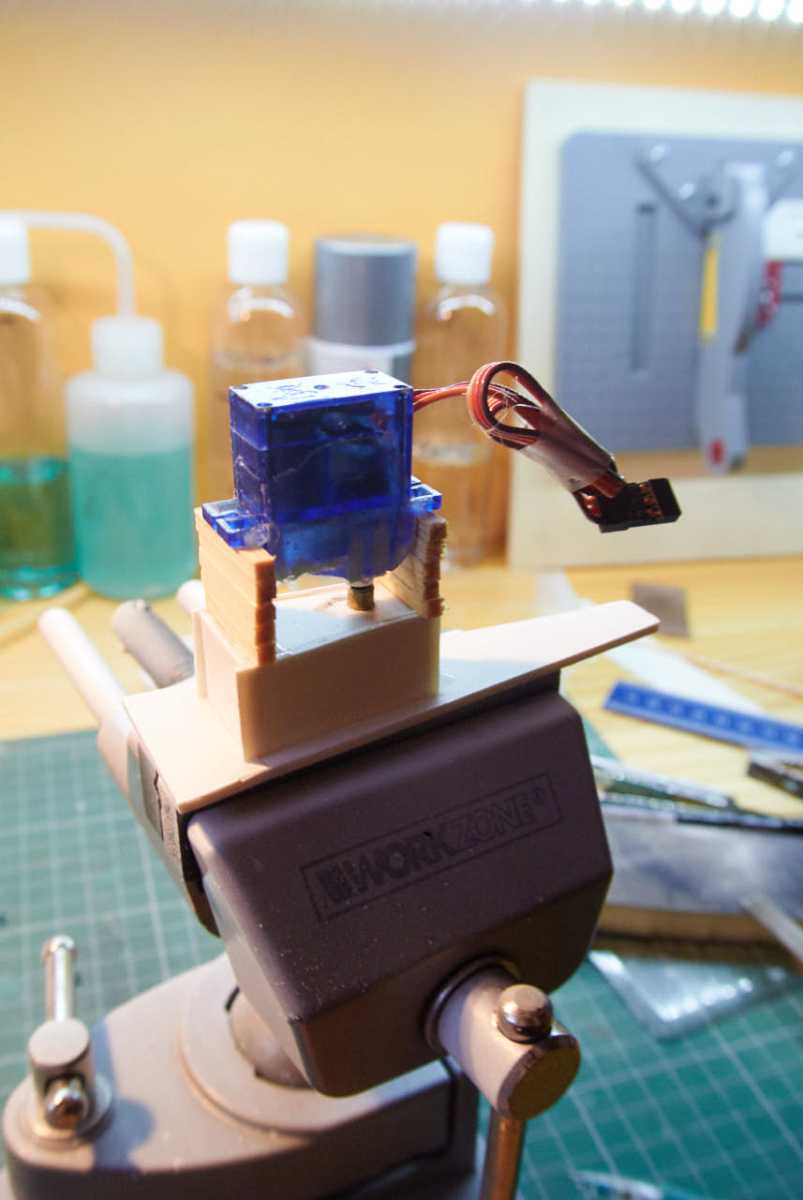

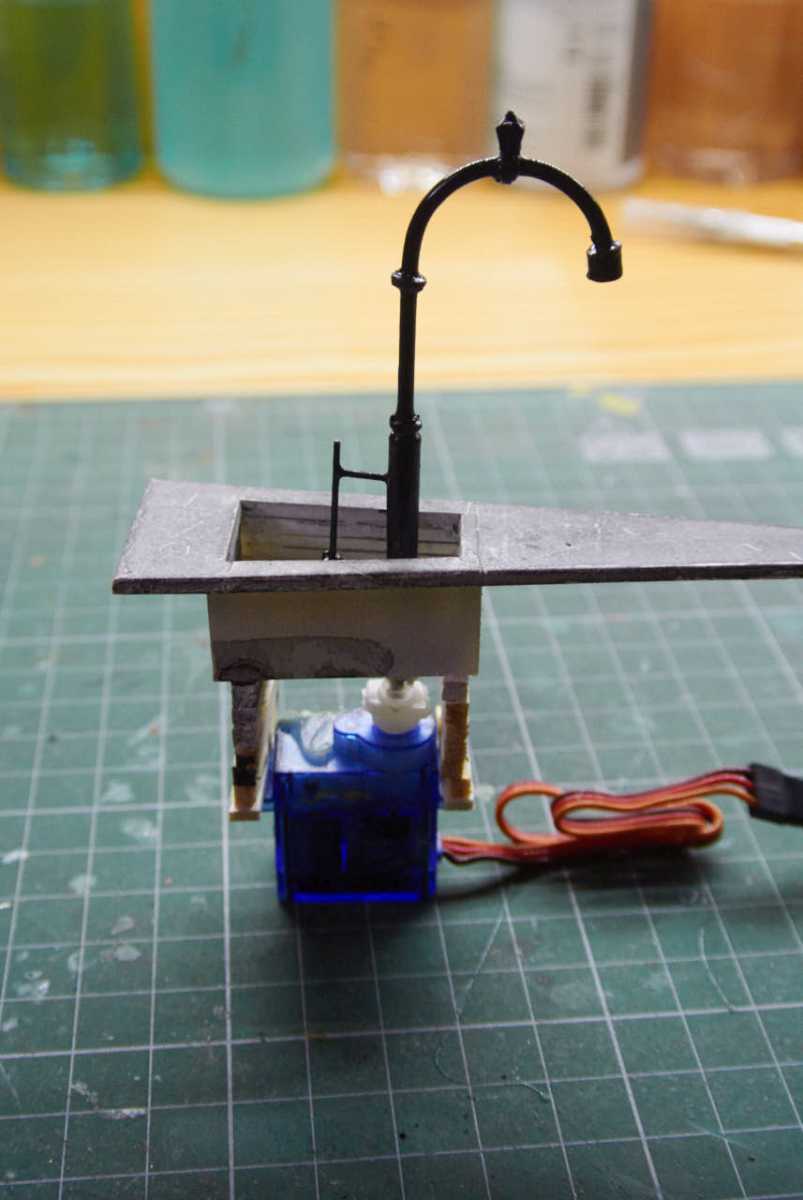

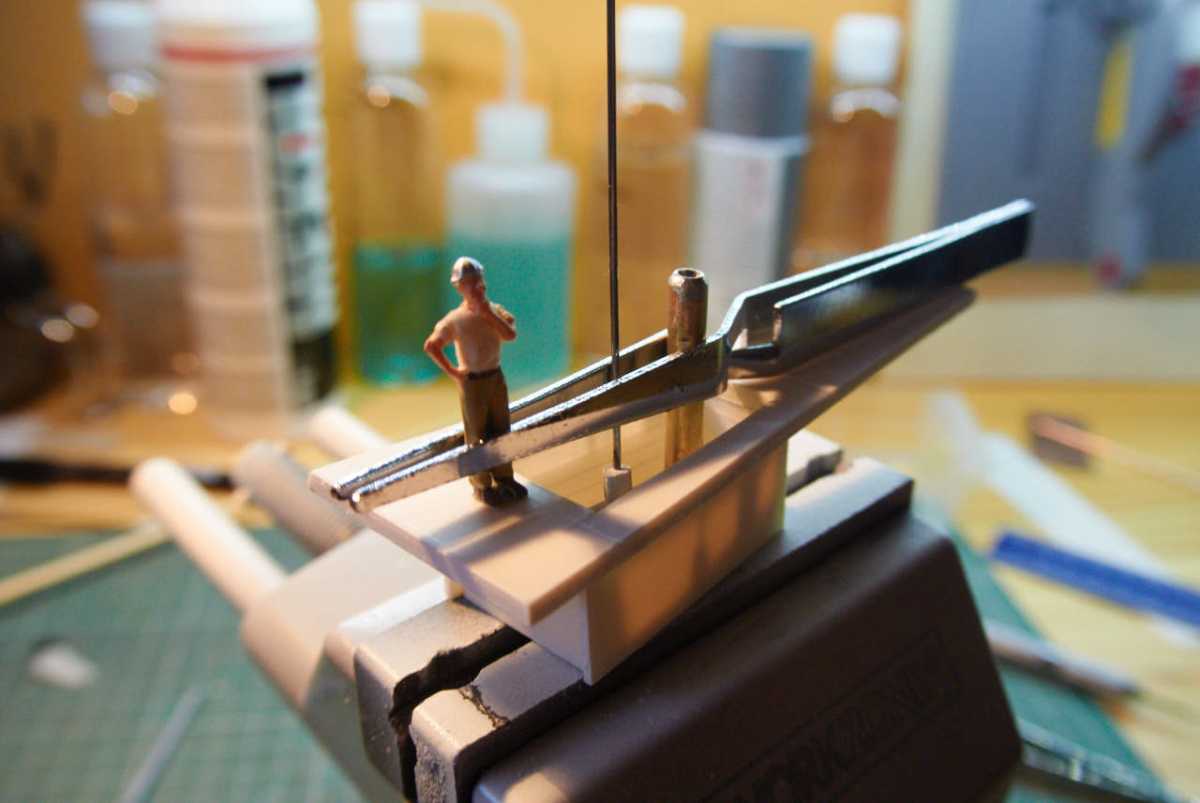

Montaža servo motora


I provjera na maketi


Bojanje osnove

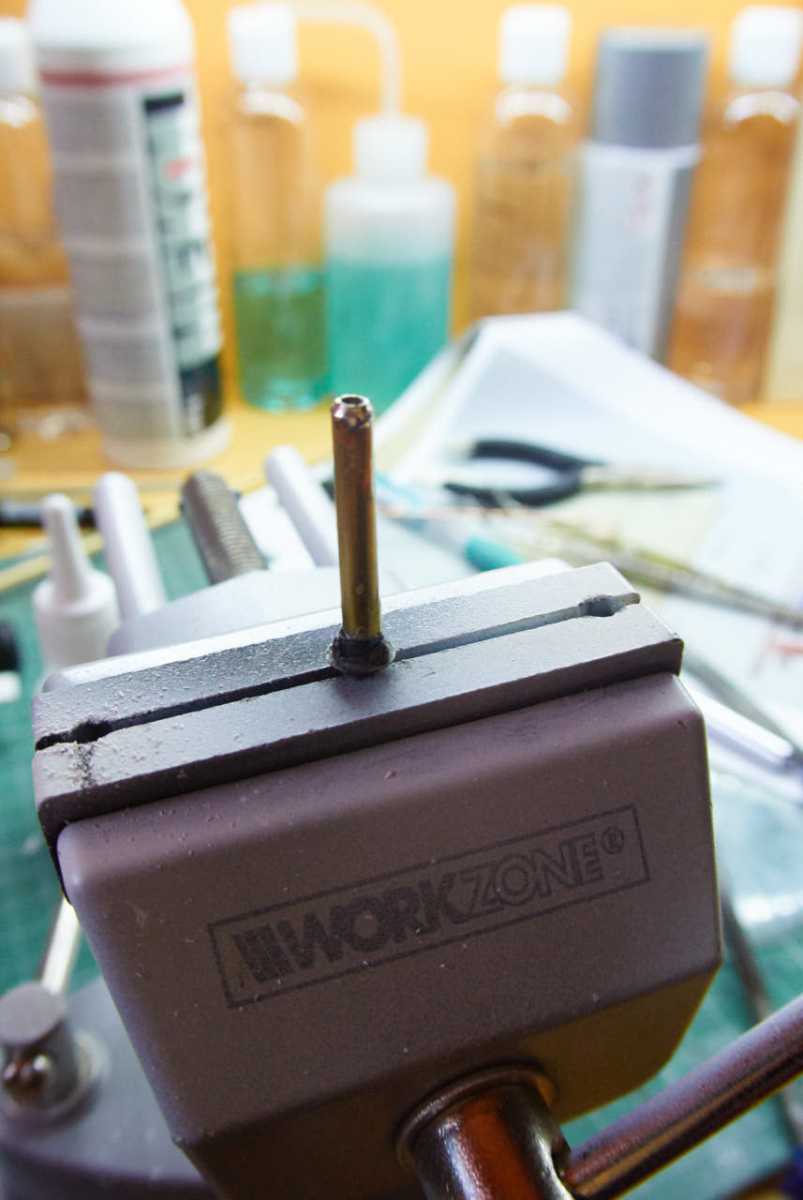

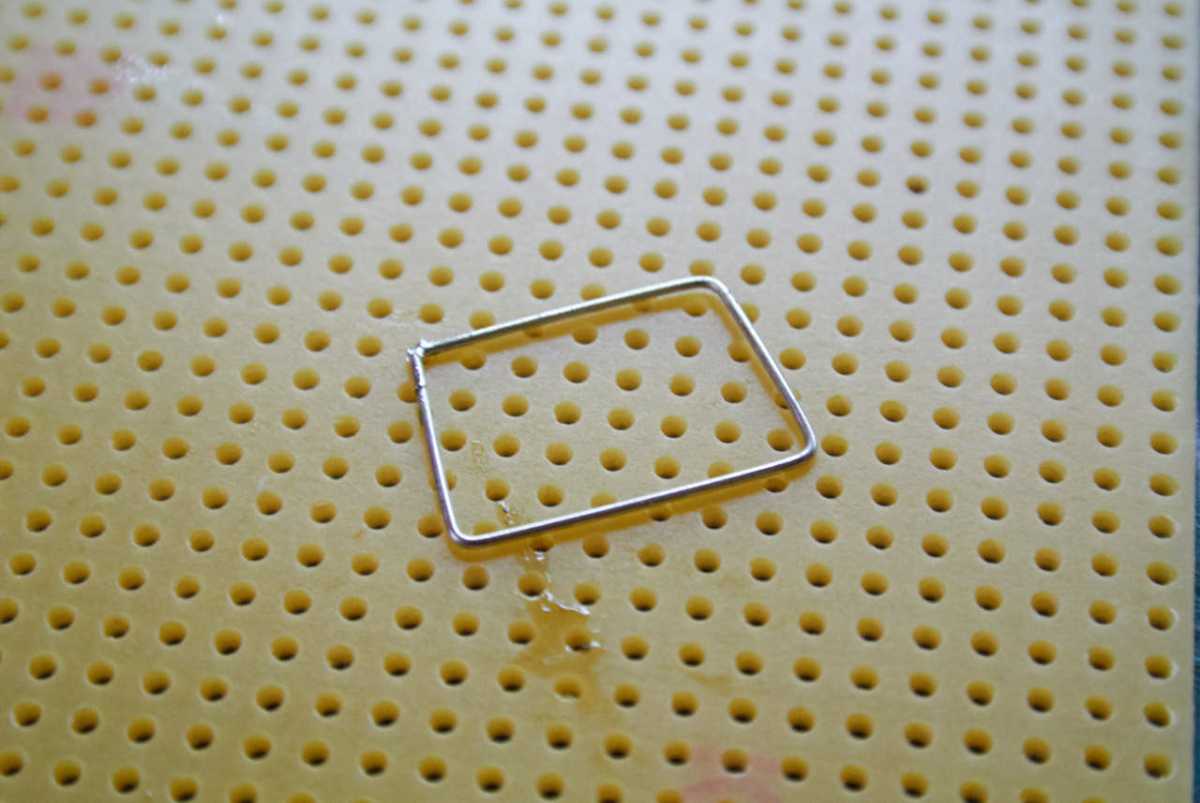

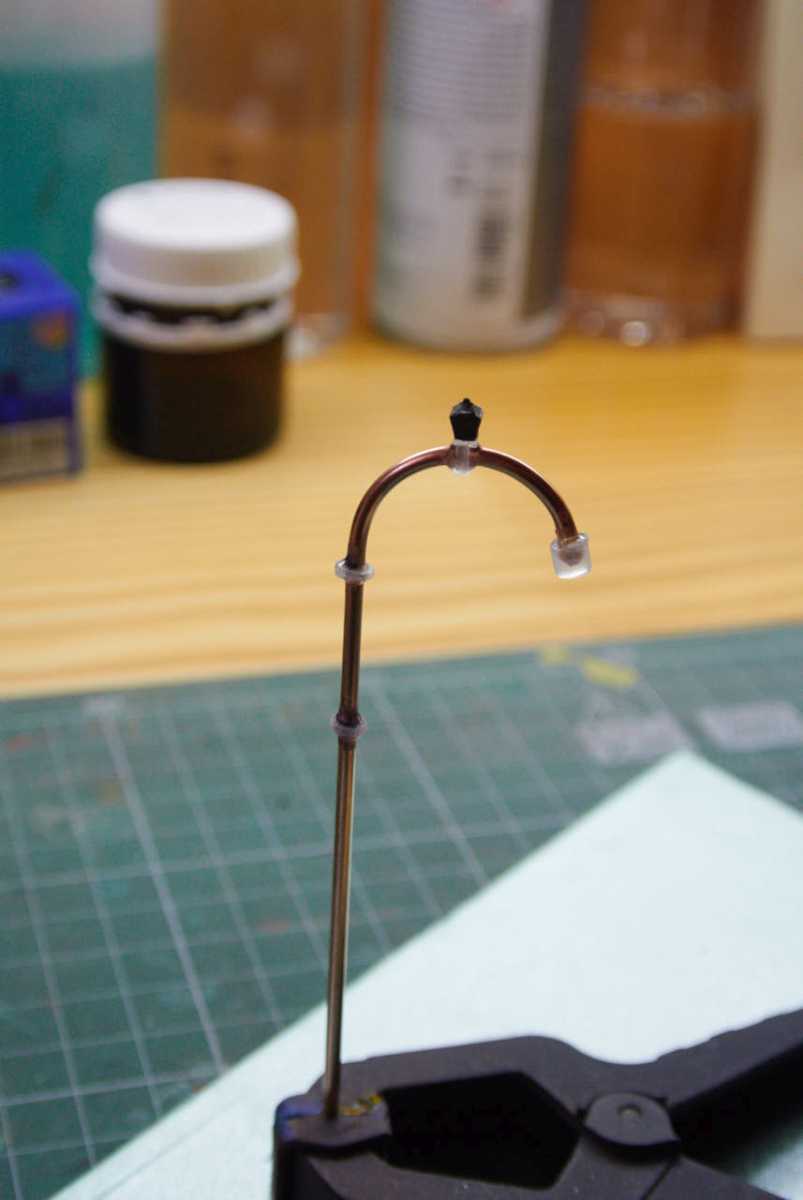

Izrada gornjeg djela cijevi, iz 2mm žice

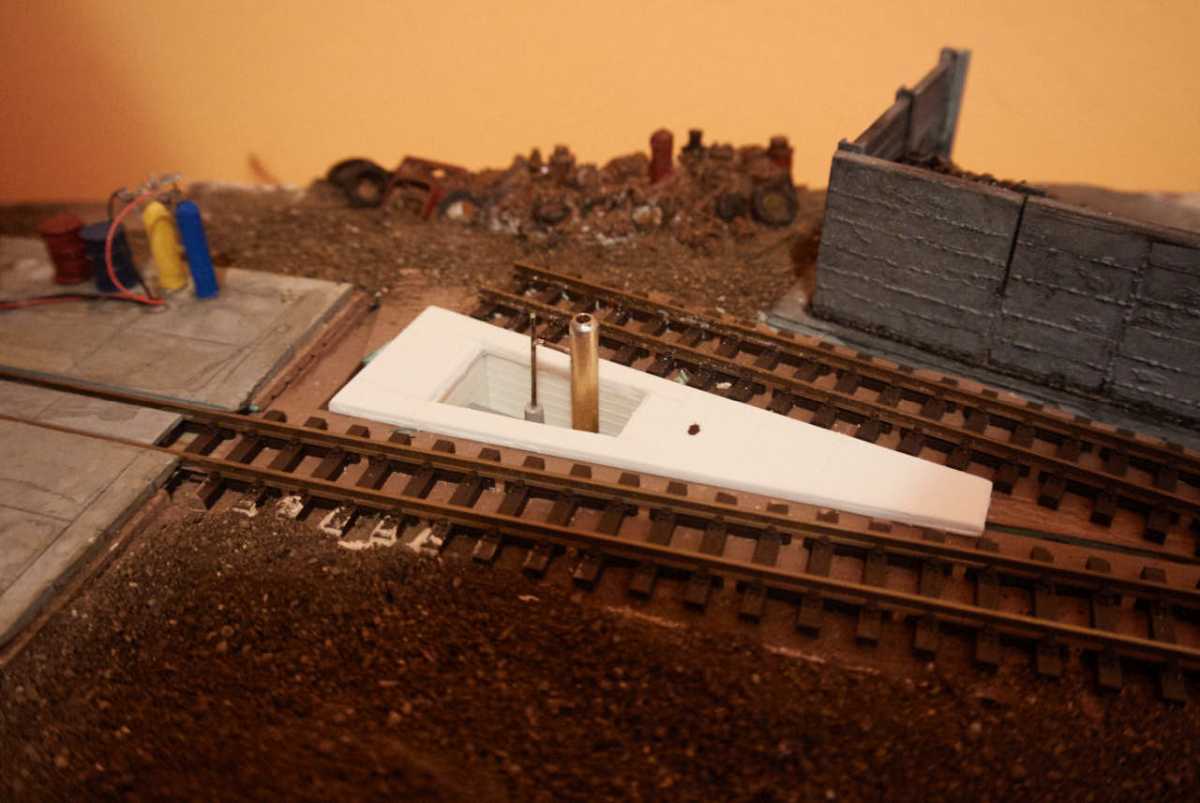

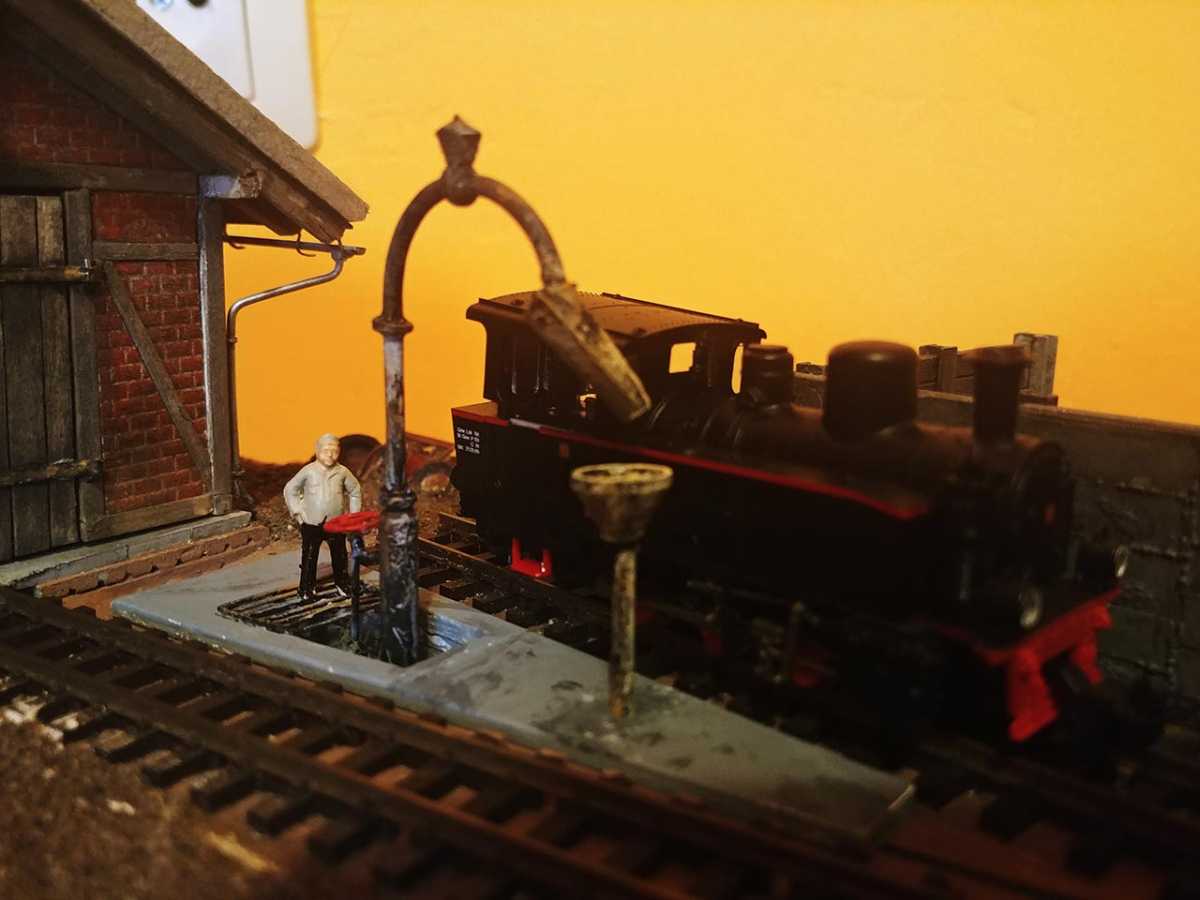

Provjera visine sa lokomotivom


Montaža gornje cijevi na servo


[Tjan70]

U samogradnji je napravljena i ručica ventila

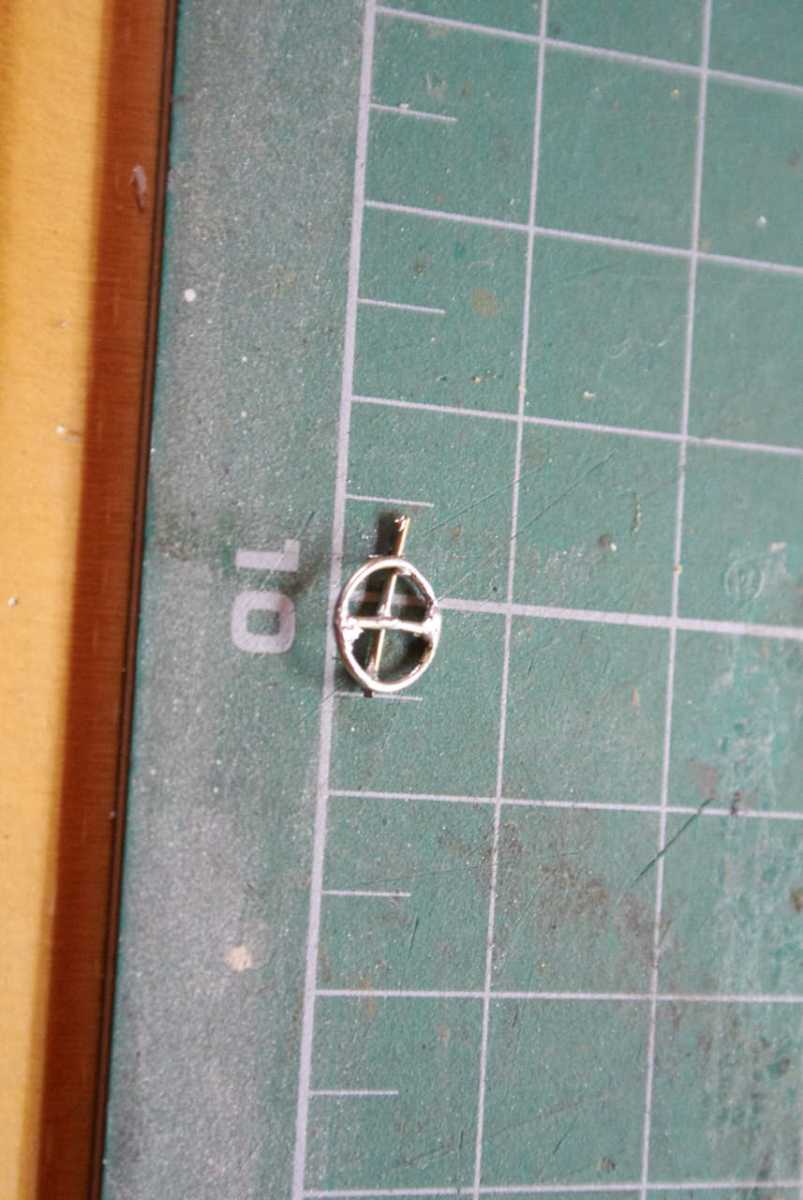

I mreža je napravljena u samogradnji

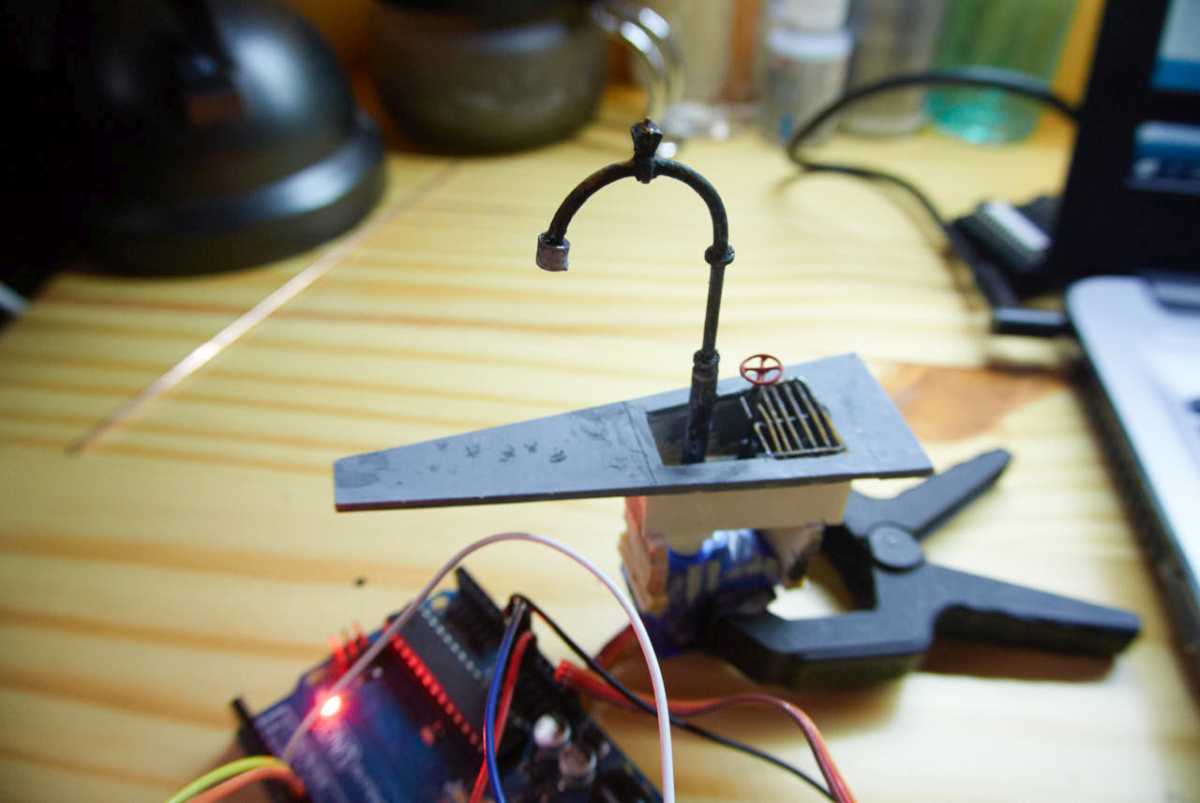

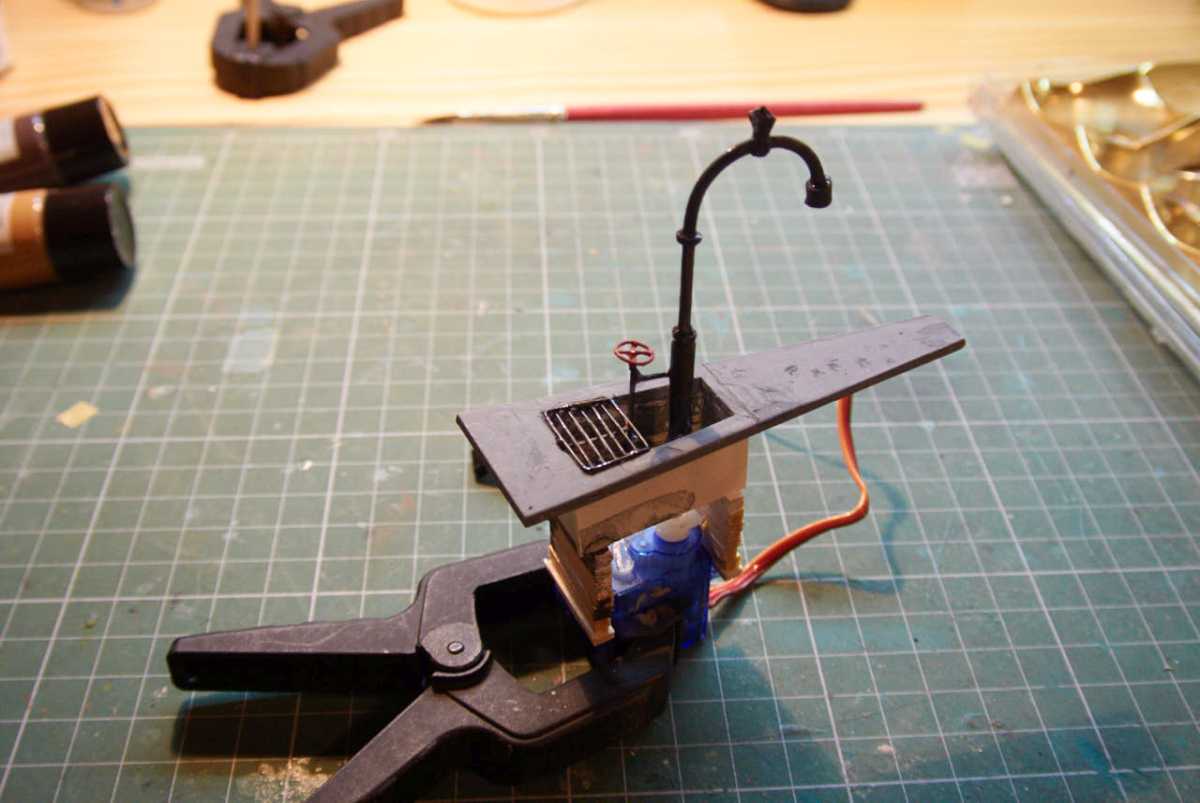

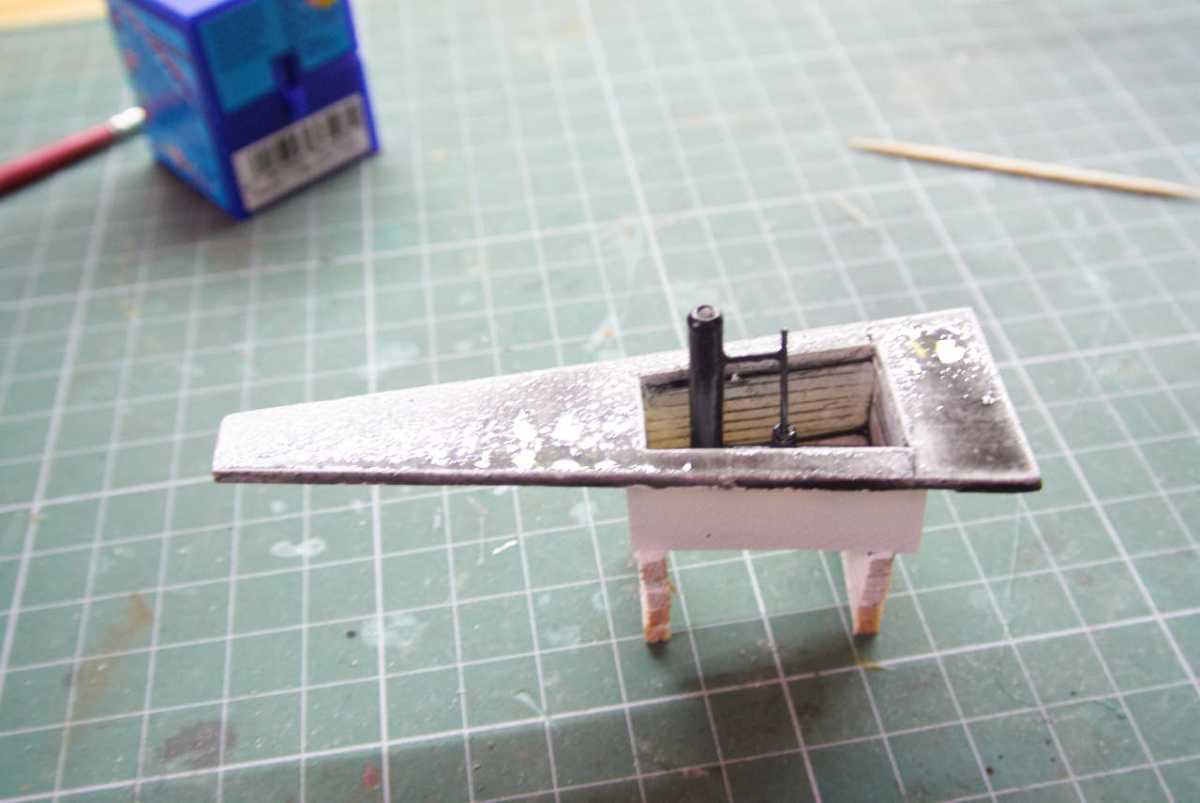

Skoro gotova pumpa


Testiranje pomicanja i programiranje mikrokontrolera

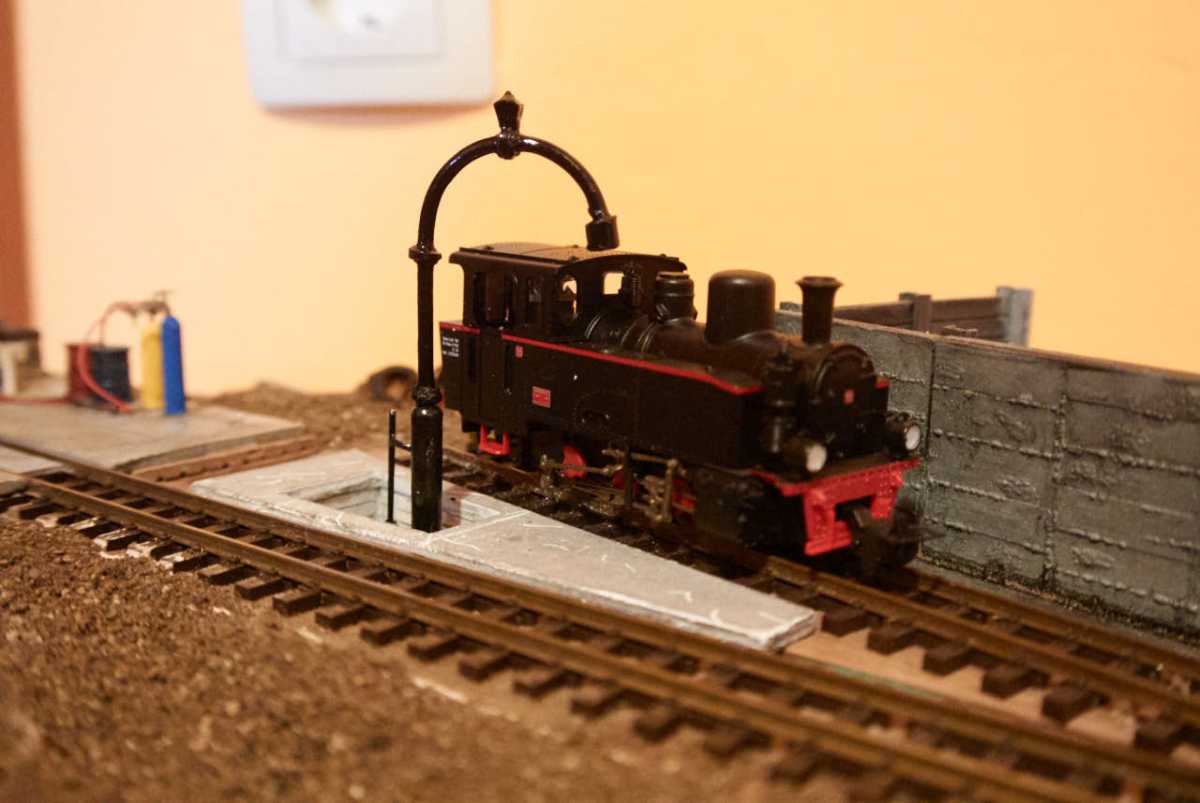

I gotova pumpa ugradjena na maketu


I kratak video


Više možete vidjeti na mojoj stranici
https://www.potepanja.eu/modelarstvo/na ... okomotive/

[Bosphorus]

Ma fenomenalno! Tvoje teme su užitak za pratiti

[Tjan70]

Pozdrav,

hvala Bosphorus,

manji update radova na maketi. Prva četiri modula su u glavnom gotovi.

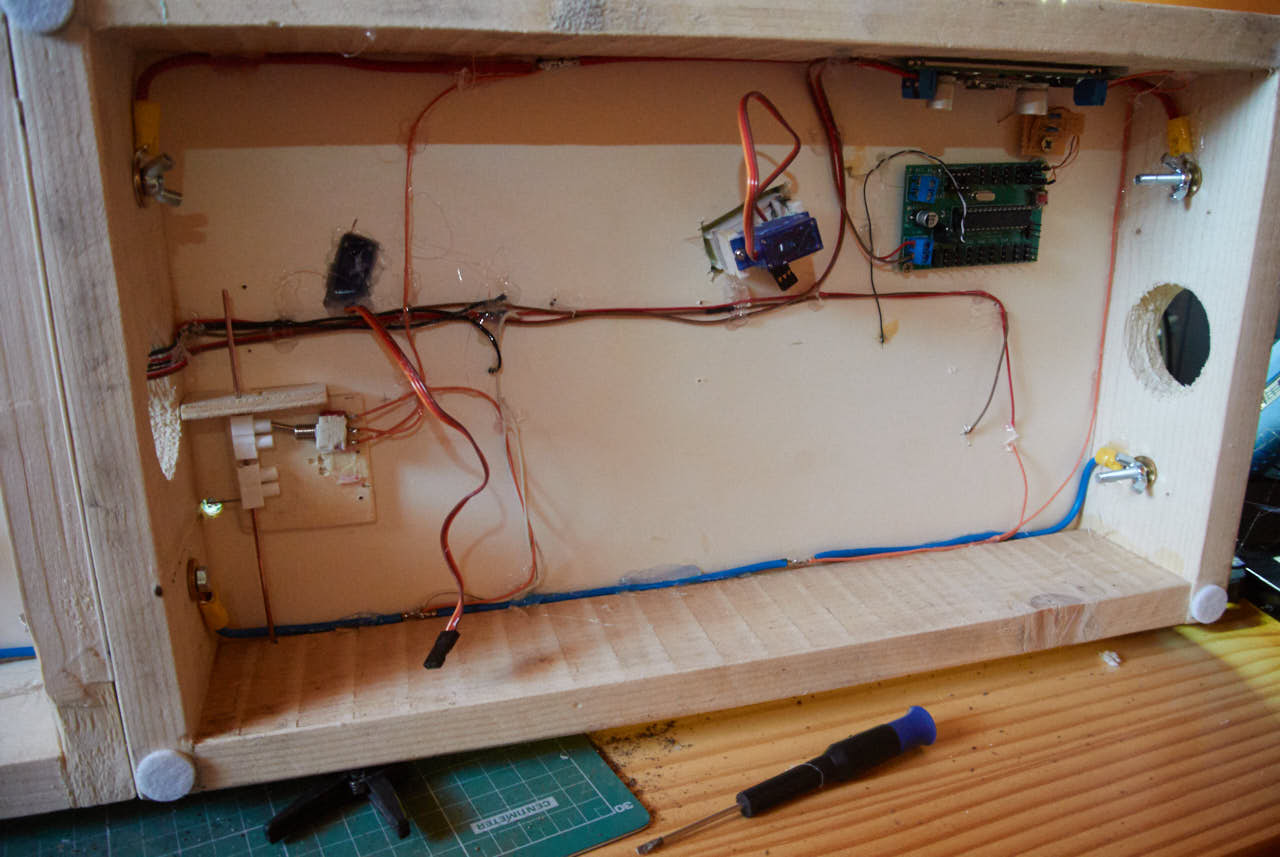

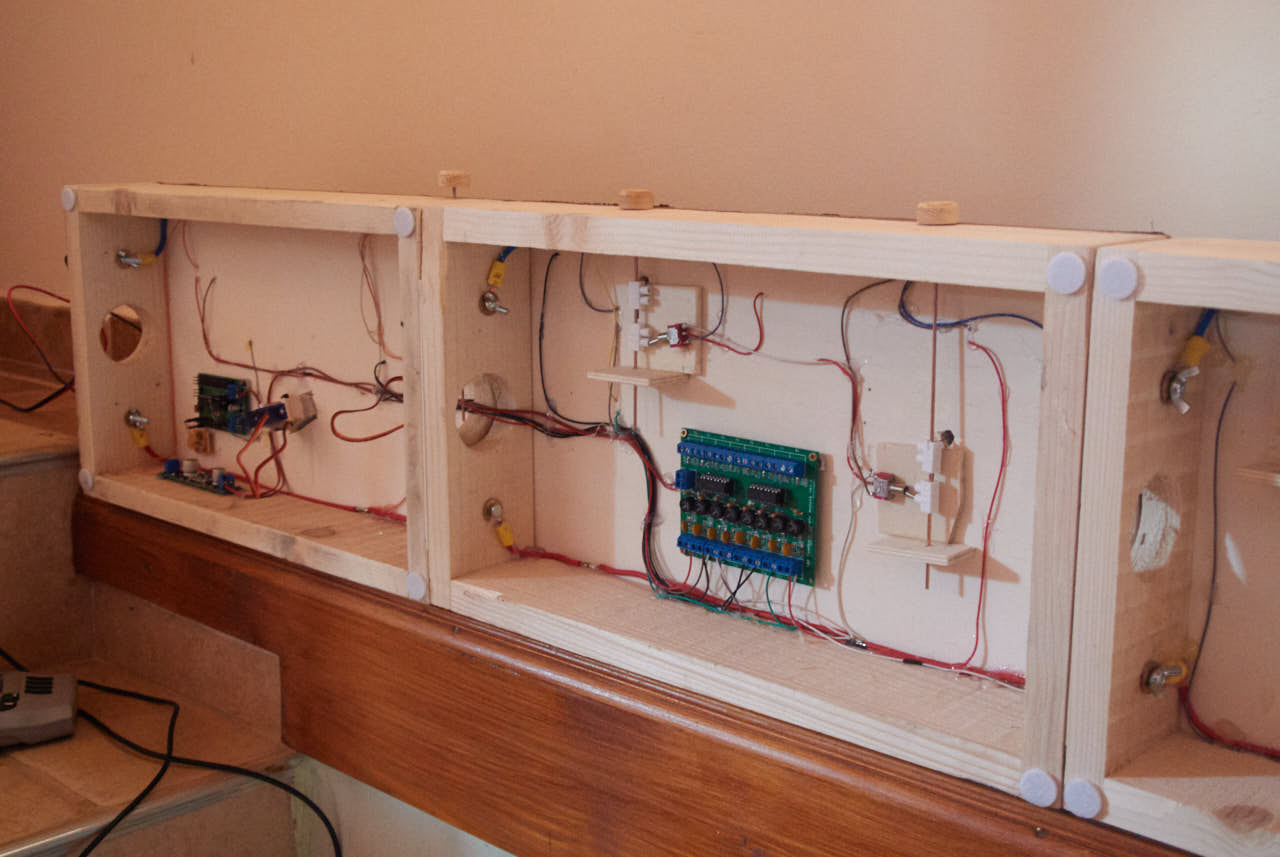

Elektronika i skretnice su povezani

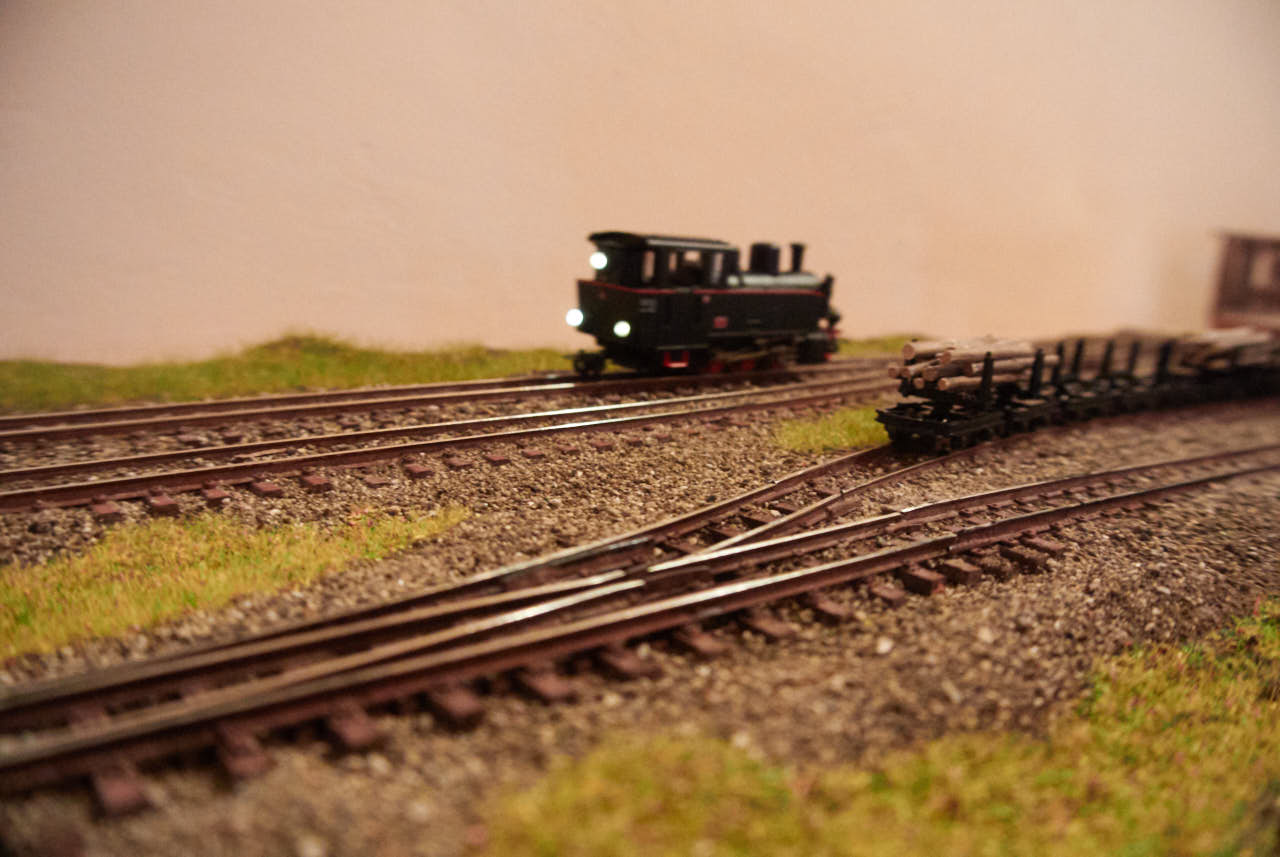

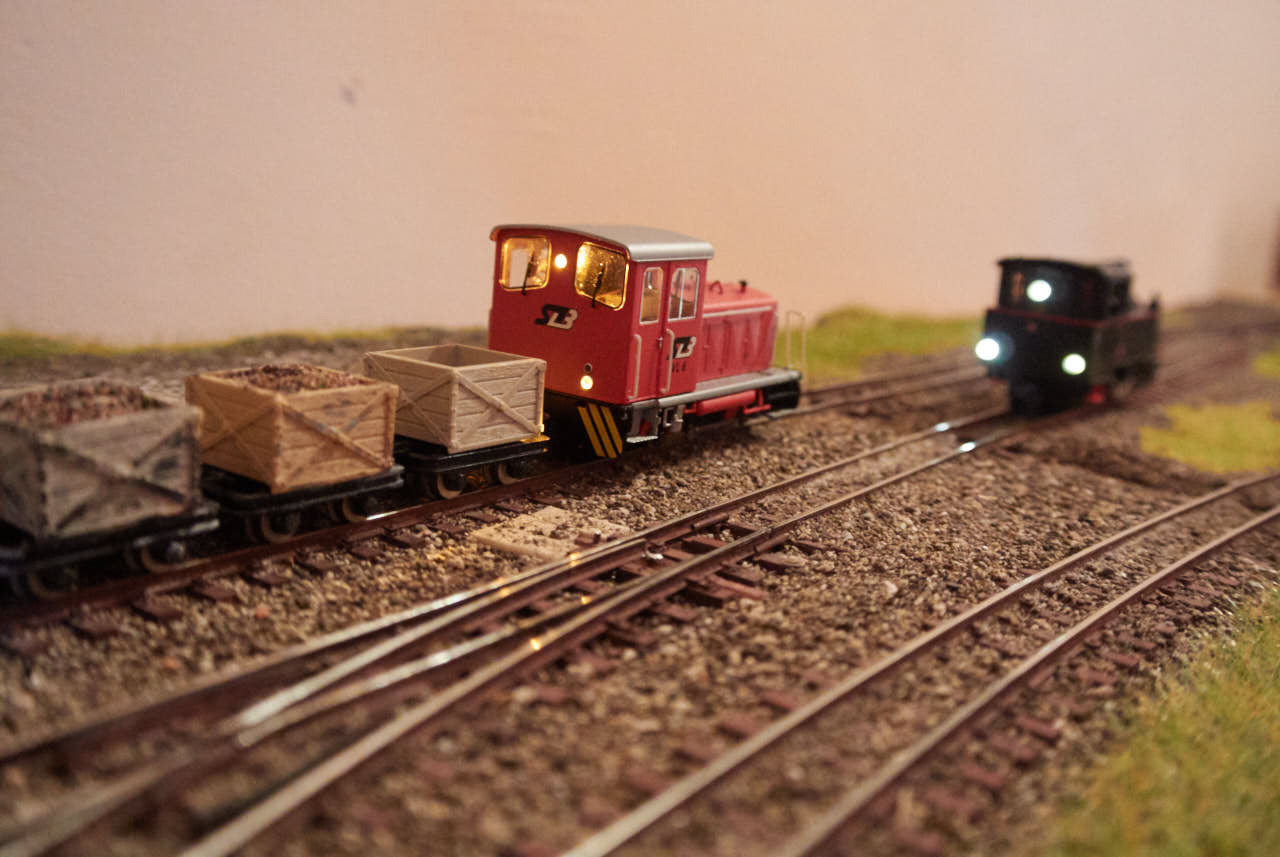

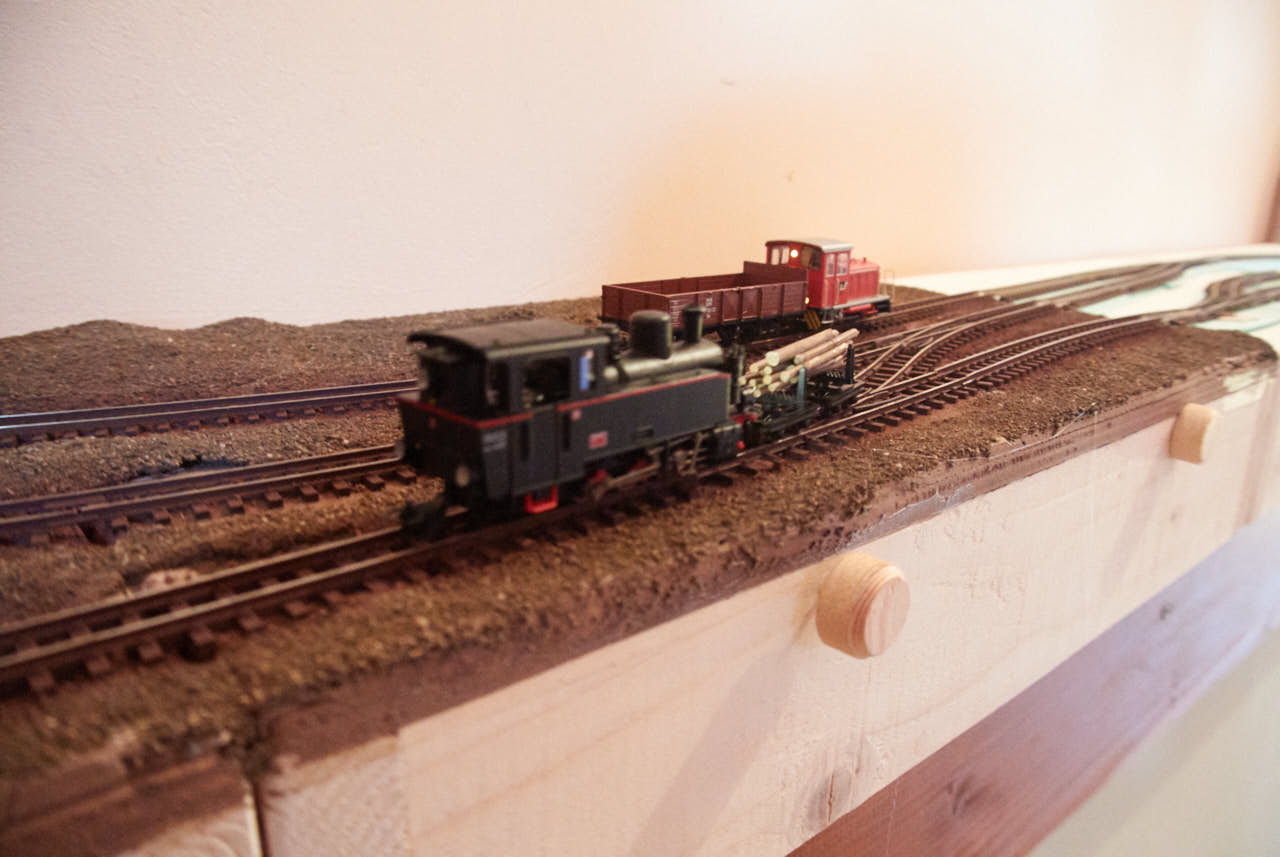

Prve testne vožnje



[Tjan70]

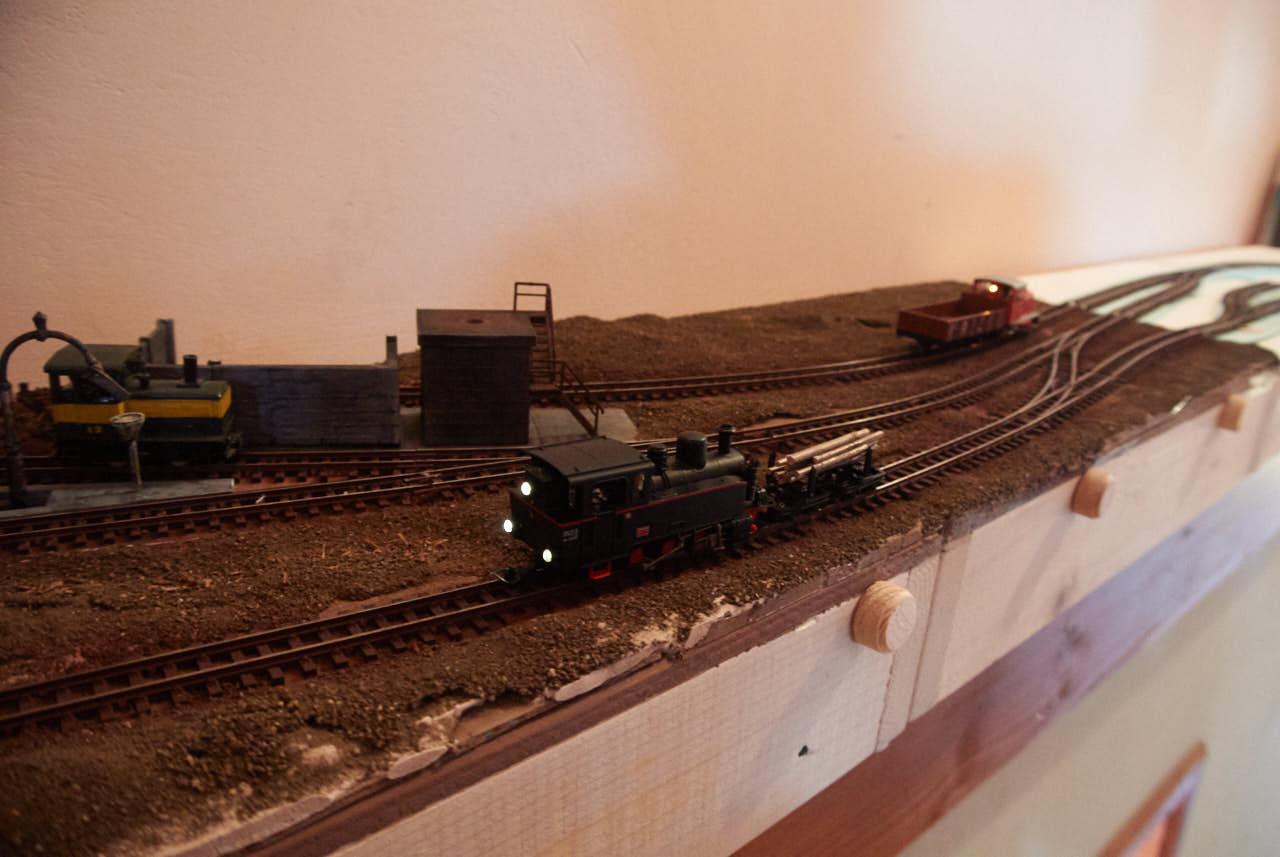

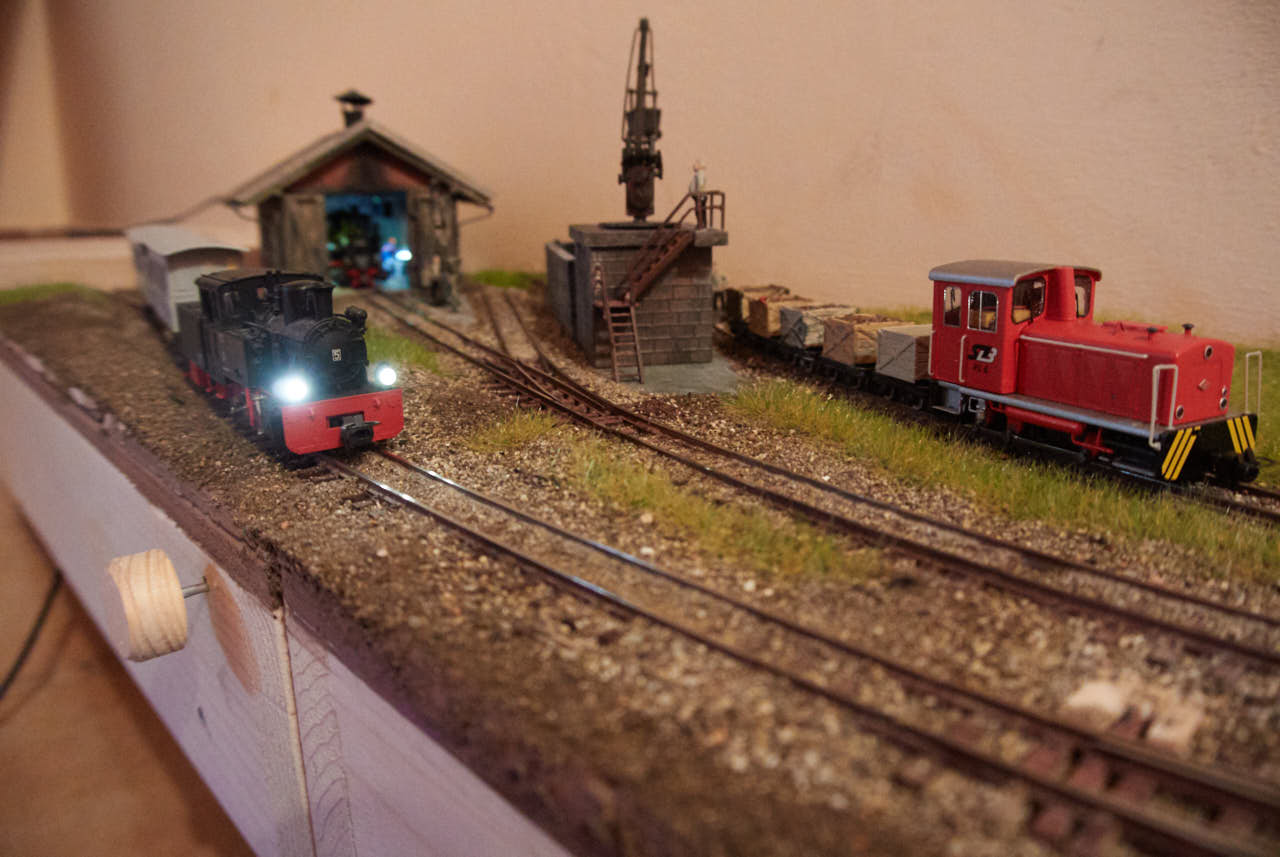

Trenutno stanje modula




Fale još detajli, drveče i objekti.

Više možete vidjeti na
https://www.potepanja.eu/modelarstvo/moduli/

[Tjan70]

Pozdrav.

Za moju maketu sam odlučio napraviti pilanu. Objekt je napravljen iz nule. Pilana če imati i zvučni dekoder.

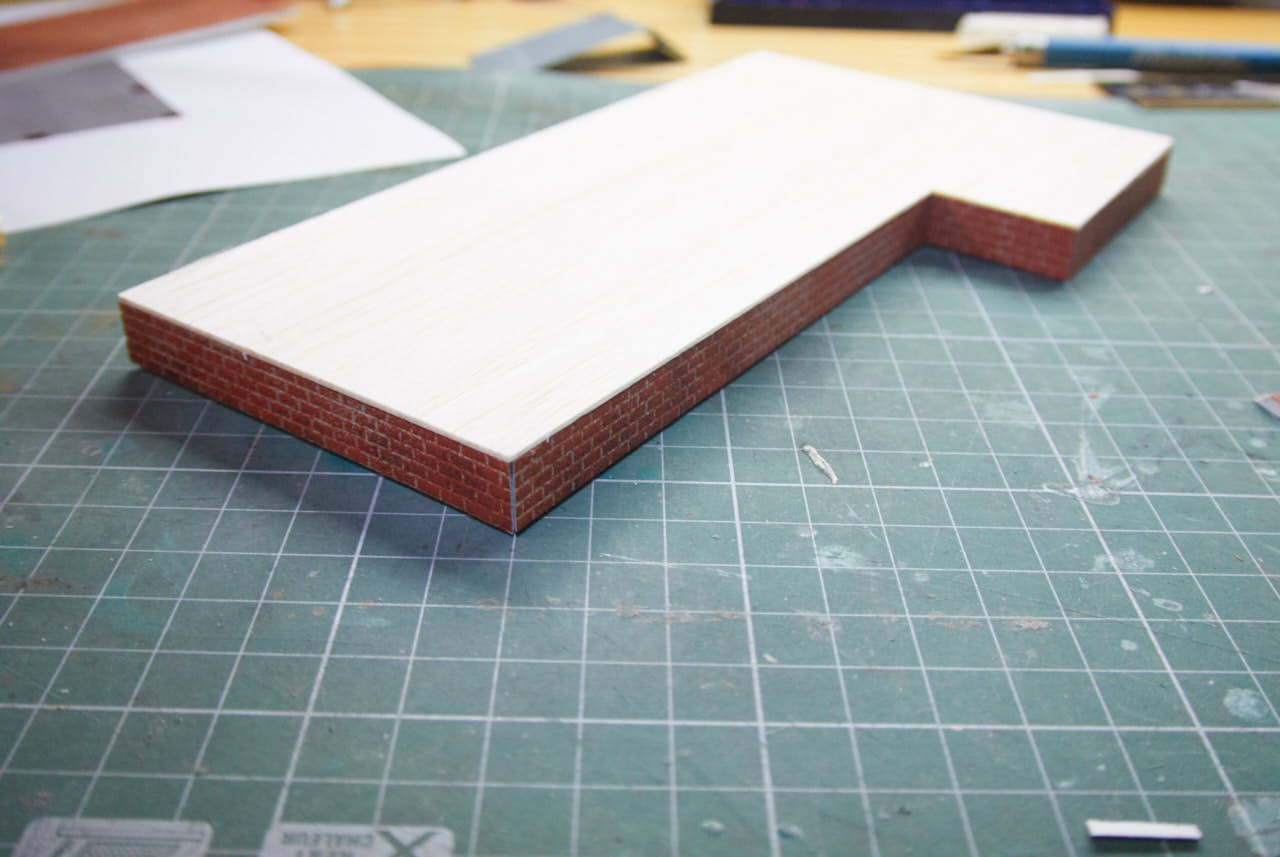

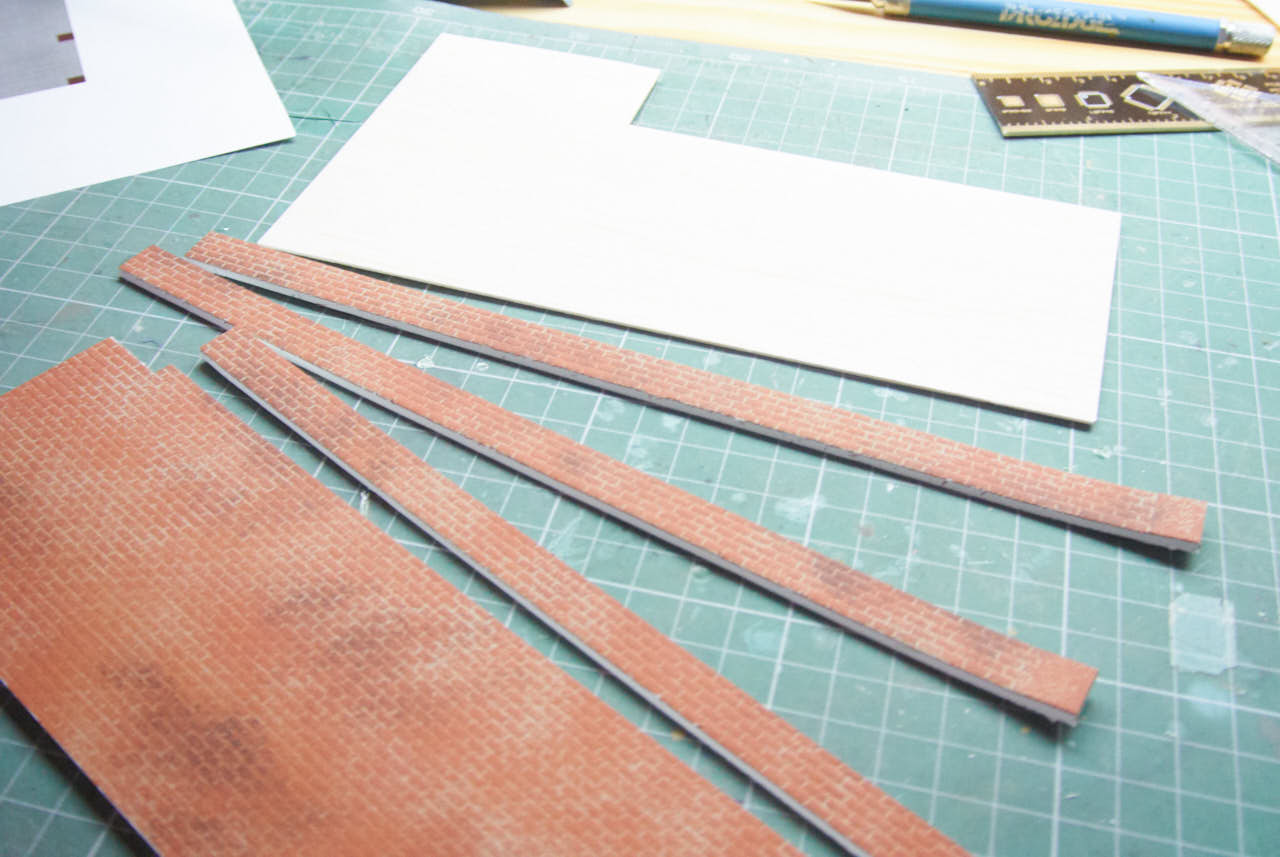

Osnova pilane je napravljena iz cigli

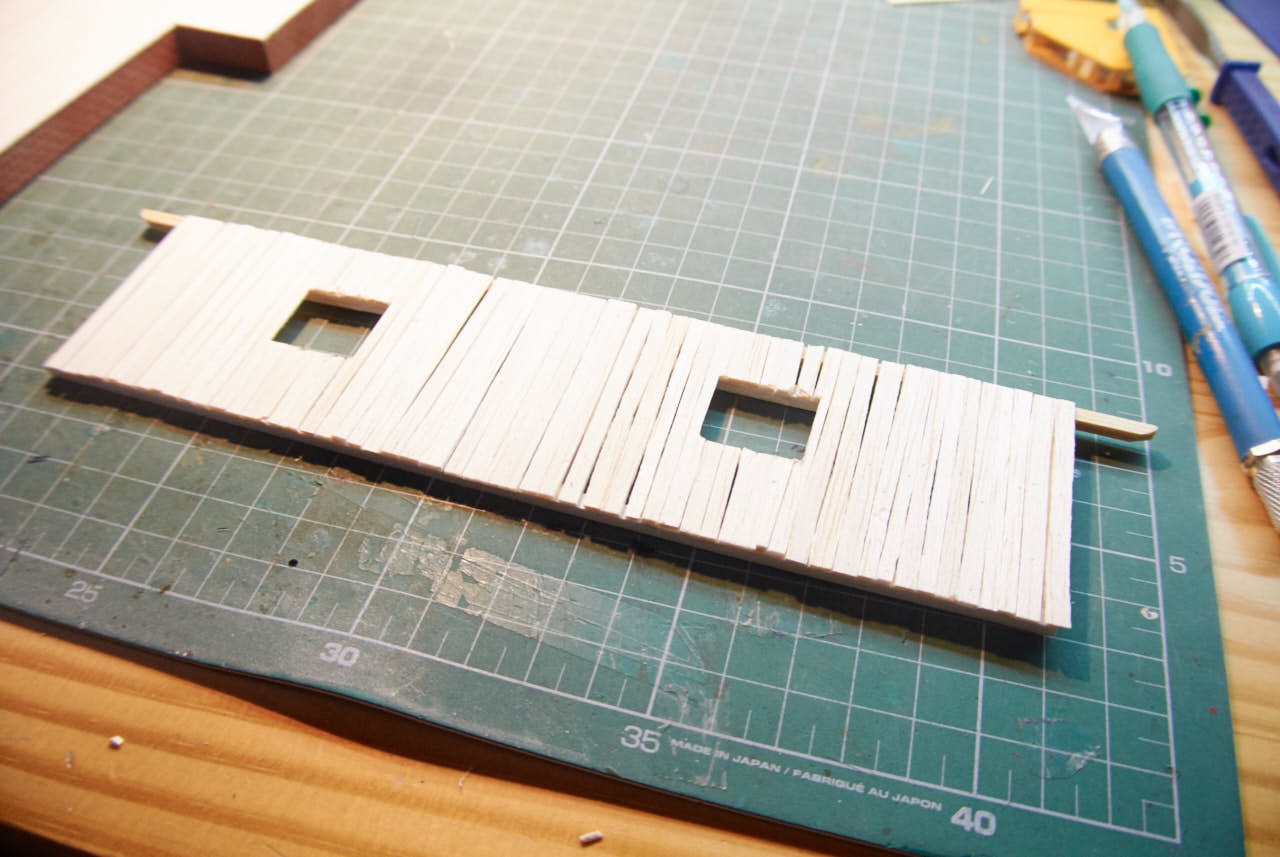

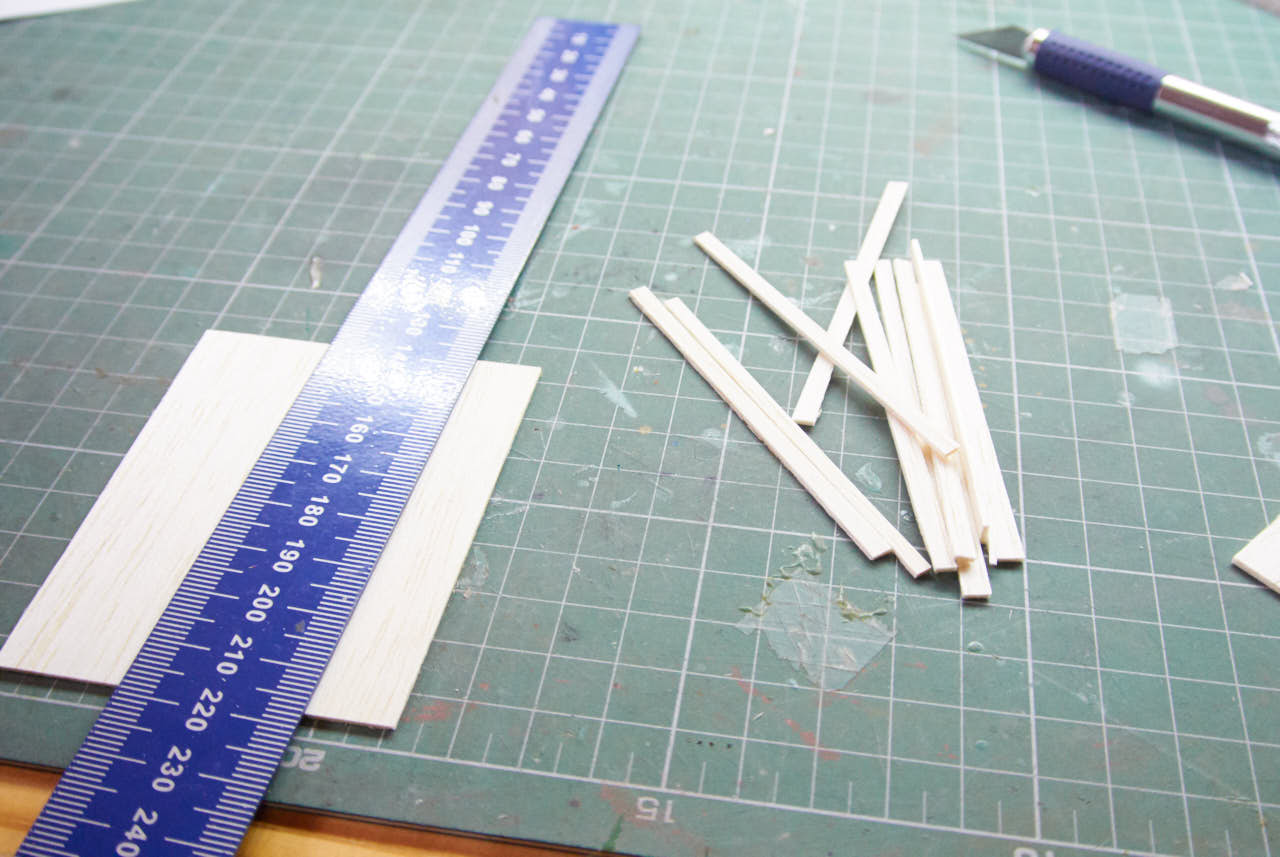

Rezanje dasaka za stene i pod - upotrebljena je 1 mm balsa

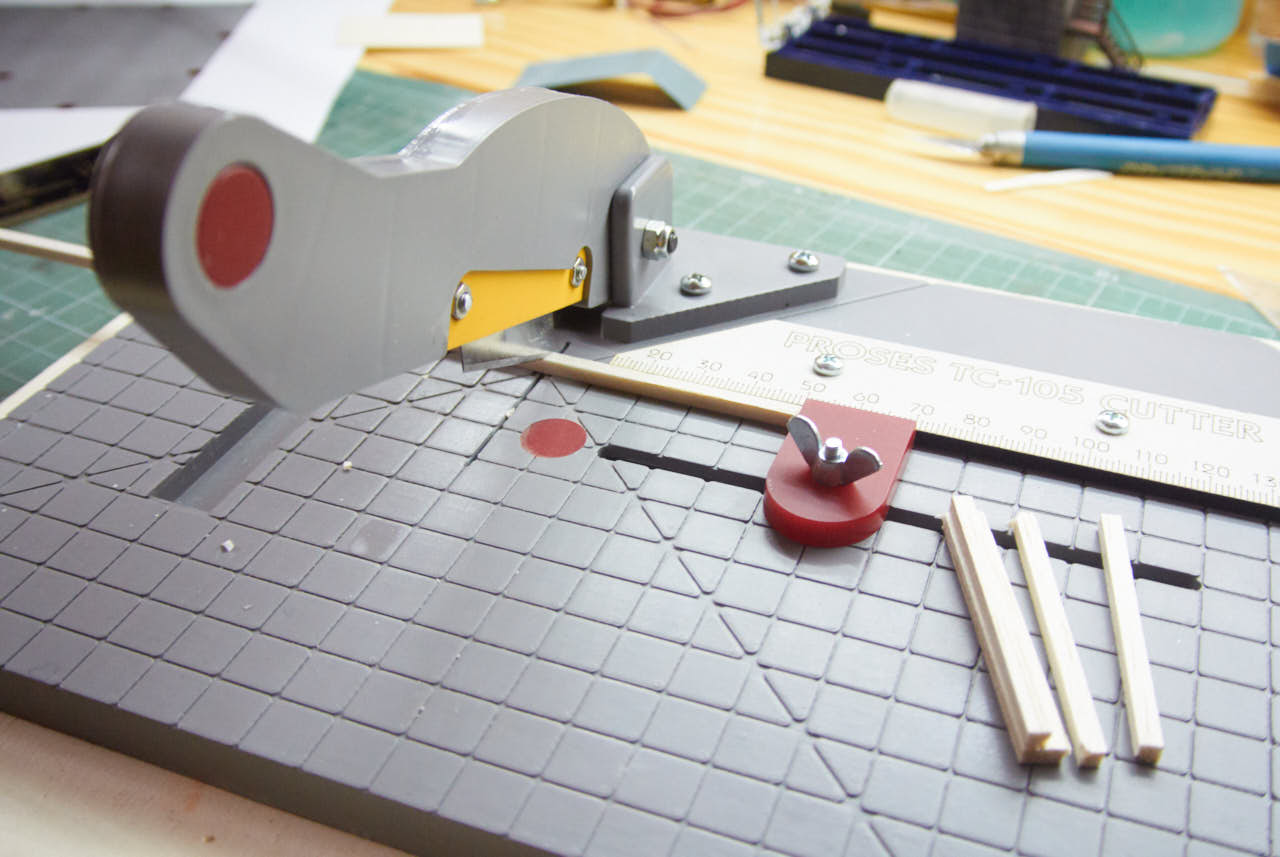

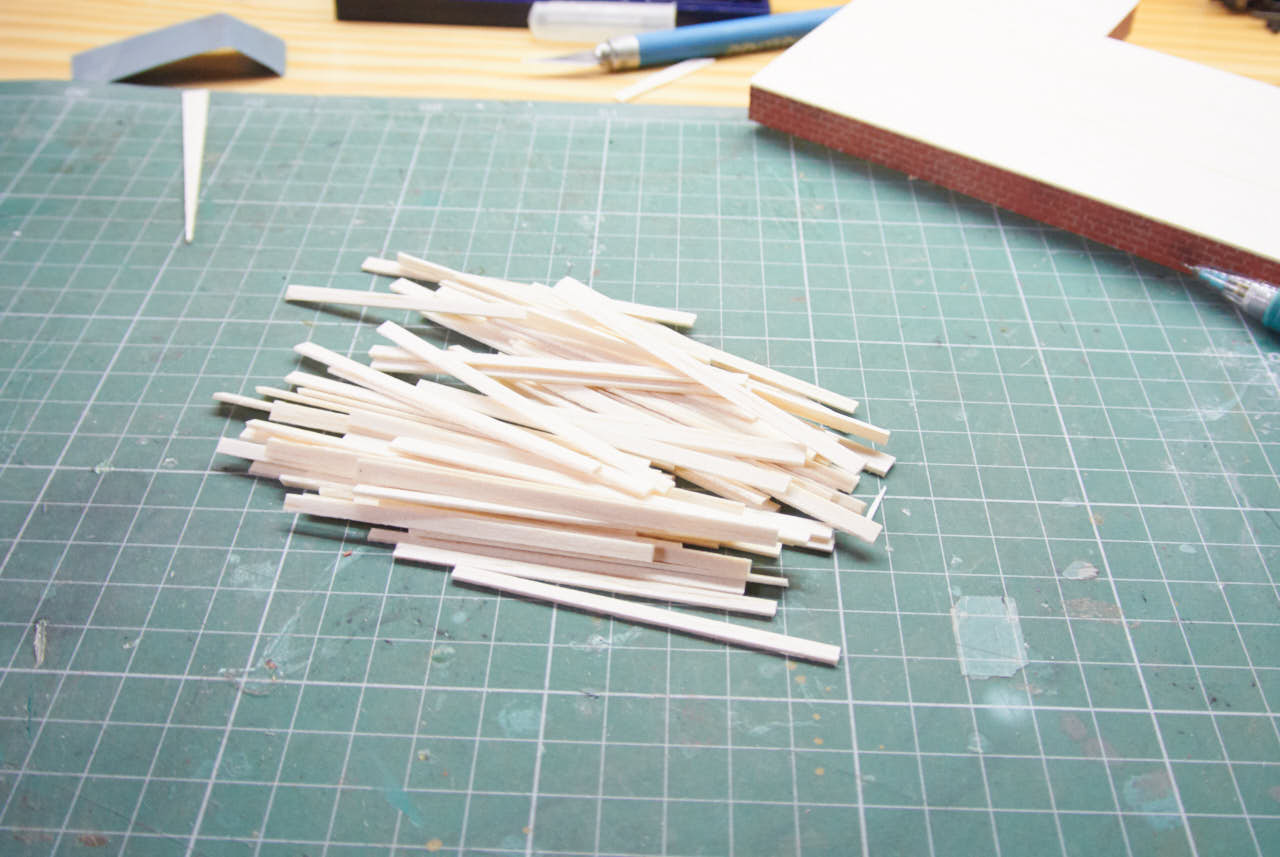

Rezanje potpornih stubova - napravljeni su iz 3 mm smrekove letve

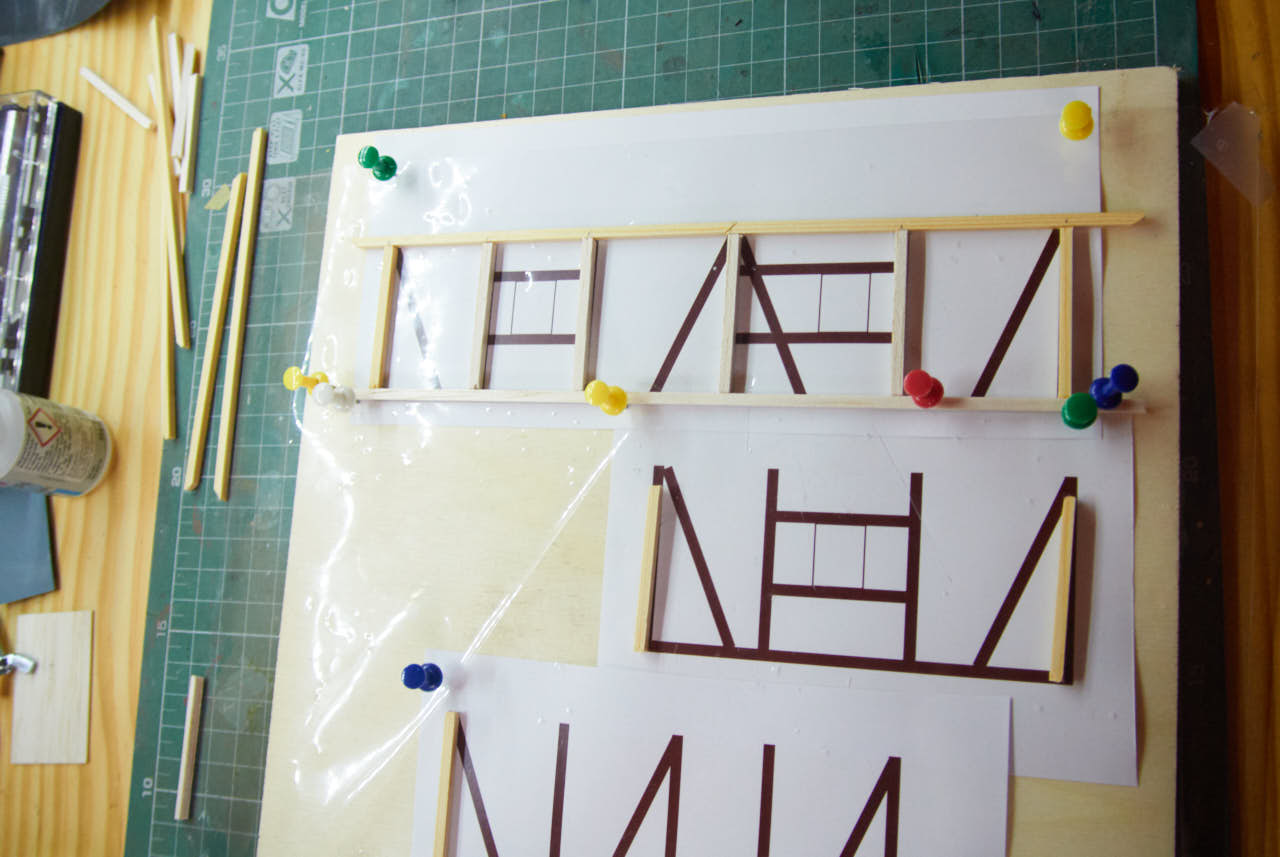

Sastavljanje stene

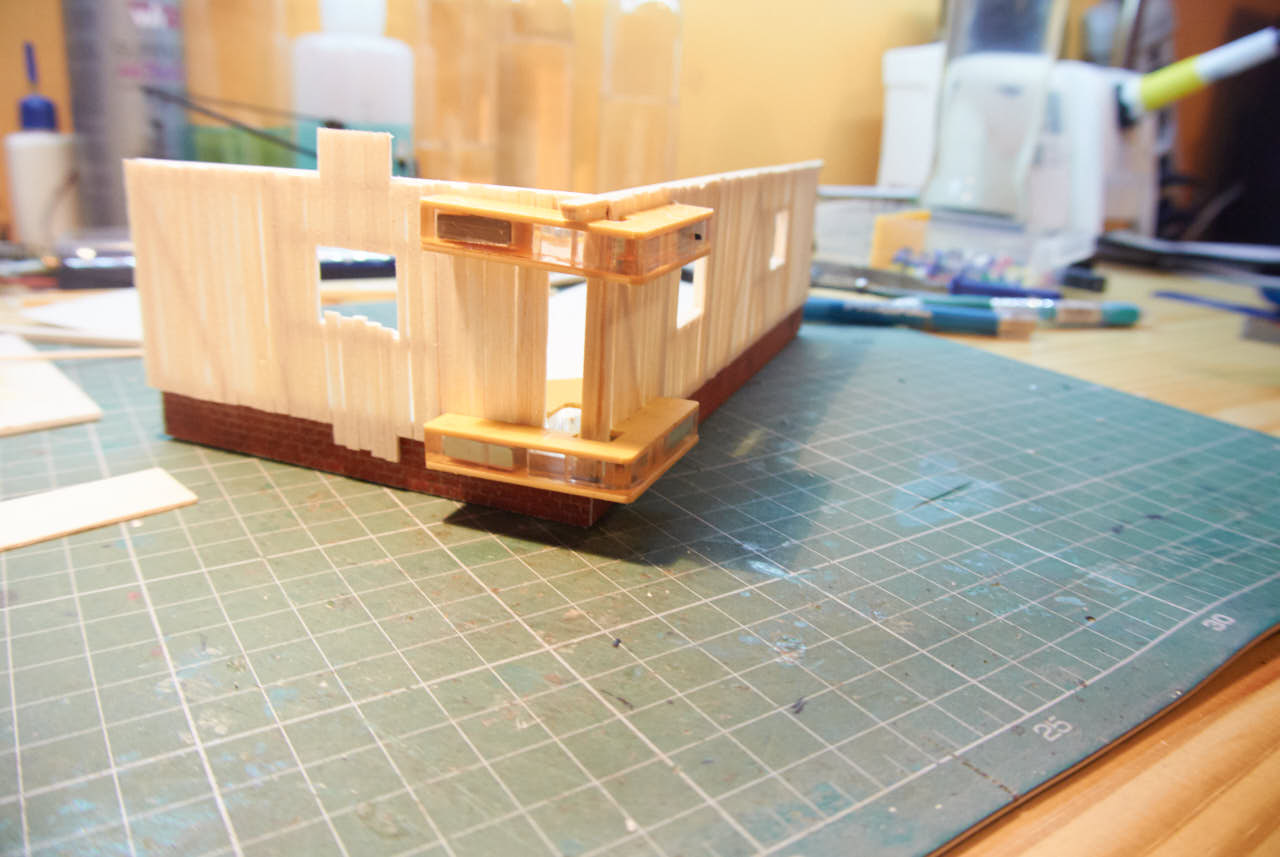

Delomično sastavljena stena, fale još prozori


[Tjan70]

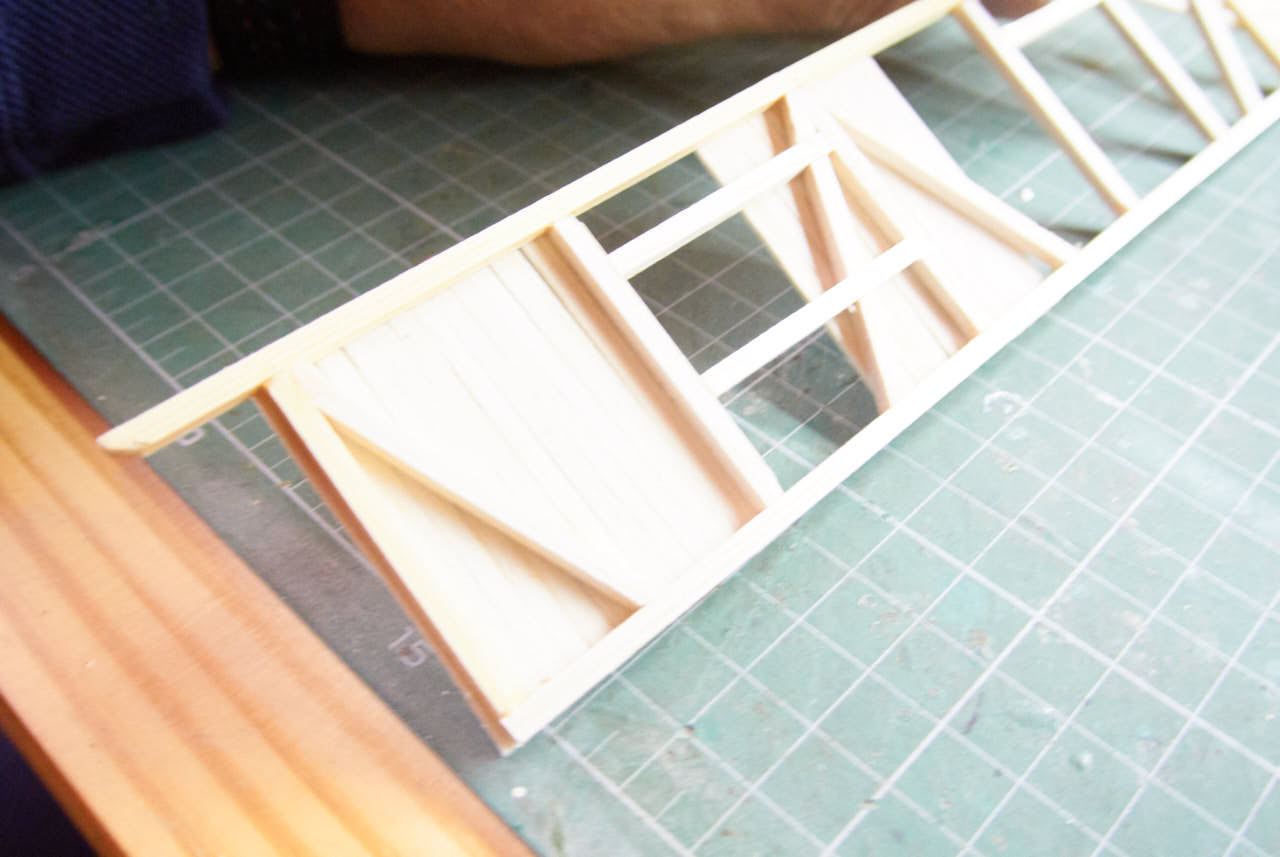

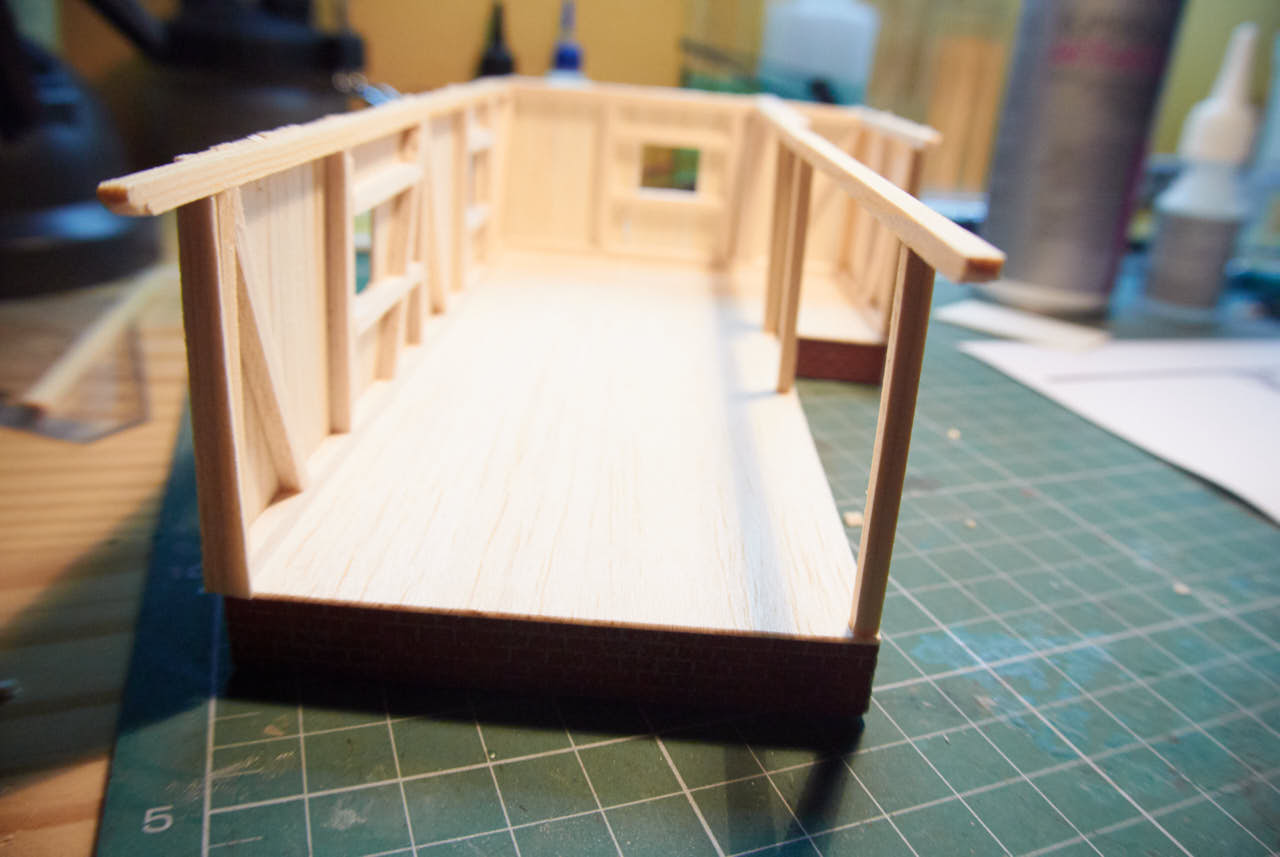

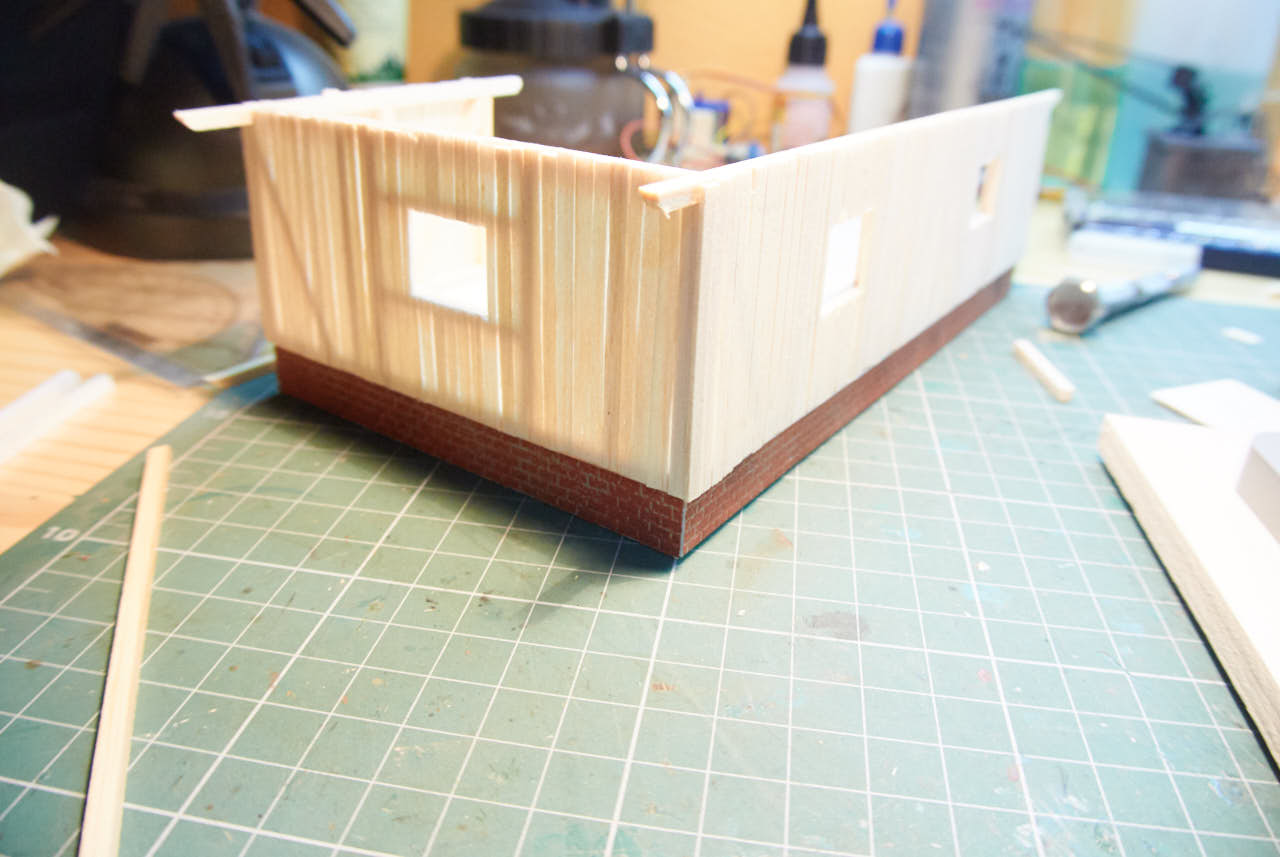

Skoro gotova stena

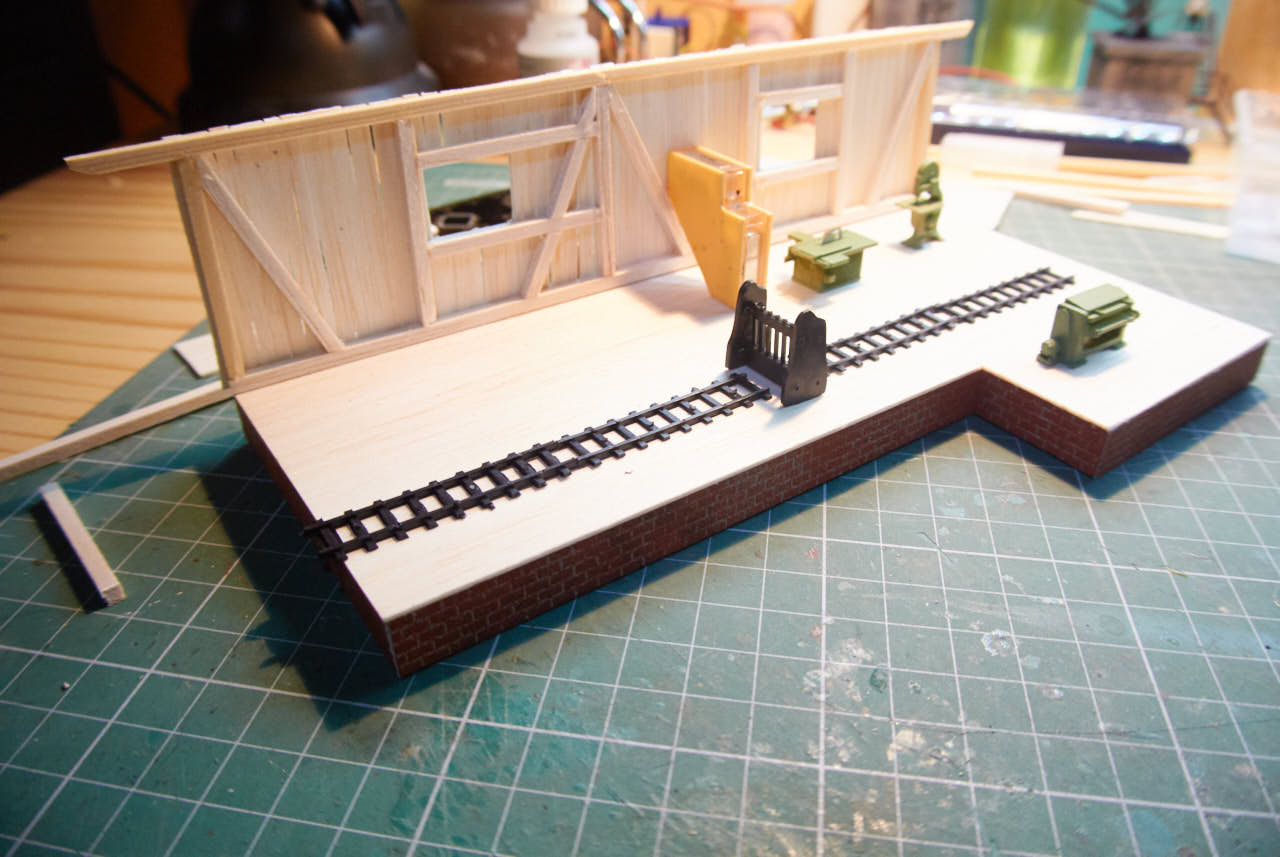

Probno postavljanje alata u pilani


Lepljenje stena

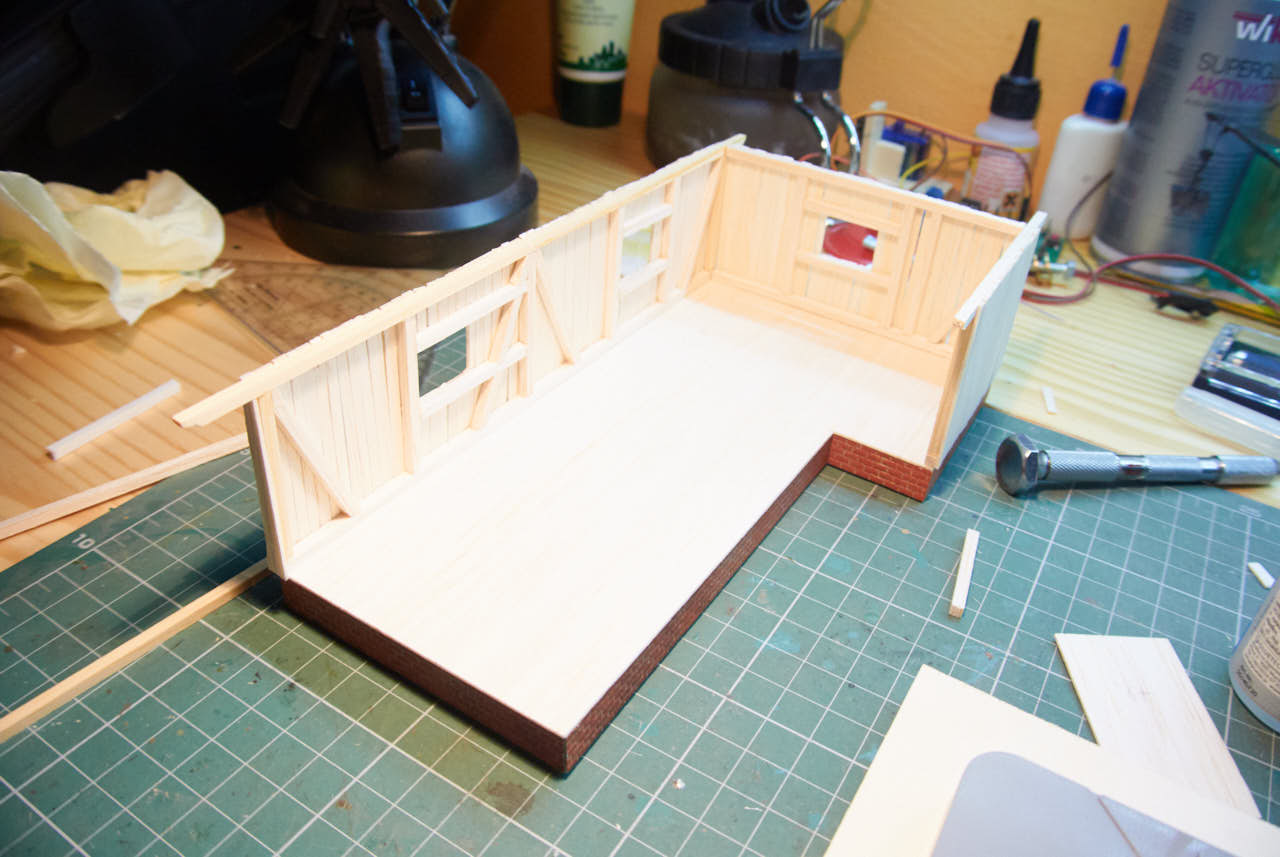

I gotova prva faza, sve stene su zalepljene




Toliko za danas.
Više možete vidjeti na https://www.potepanja.eu/modelarstvo/iz ... eto-1-del/
