H0modelar

Post subject: RailJet i DCC

Posted: 13 Feb 2013, 19:34

Joined: 17 Apr 2012, 13:09
Posts: 4792

Ukazala mi se zgodna prilika da pokažem kolike mogućnosti pruža digitalna tehnika u našim modelima.

Trebalo je digitalizirati Railjet Taurusa od Jägerndorfer-a, sa svojim pripadajućim vagonima.

Attachment:

jc_railjet_komplett.jpg [ 50.96 KiB | Viewed 11914 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:40

Joined: 17 Apr 2012, 13:09
Posts: 4792

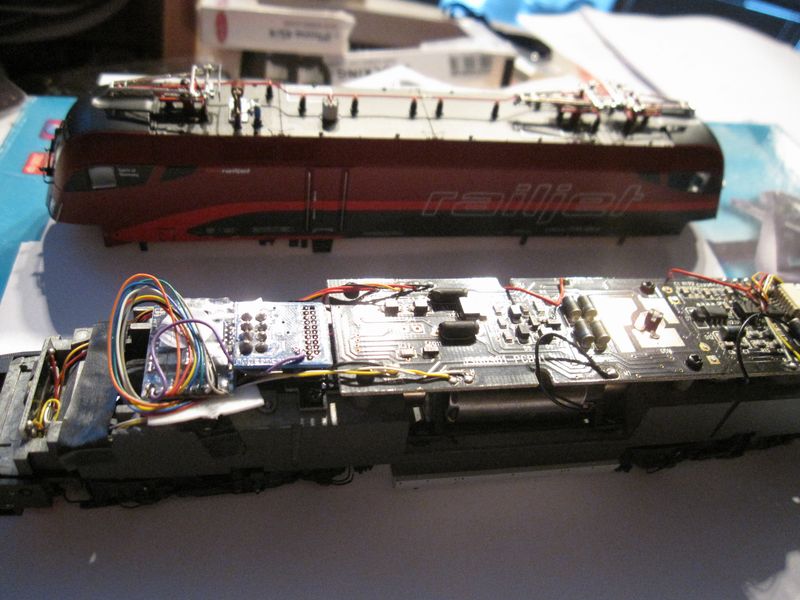

Na kraju vlaka, postoji poseban vagon sa upravljačnicom, kojeg također treba opremiti tako da i on može svijetliti.

Ova ugradnja je klasična, dakle stavlja se 21 pinski dekoder, ili u ovom slučaju adapter i dodatna F2 funkcija (ljubičasta žica).

Attachment:

IMG_7131.jpg [ 87.37 KiB | Viewed 11912 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:41

Joined: 17 Apr 2012, 13:09
Posts: 4792

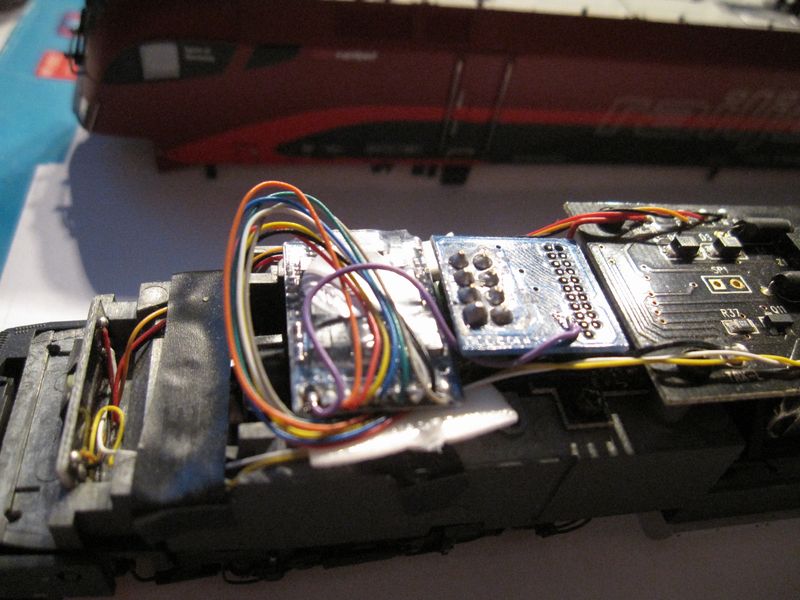

Evo bliže

Attachment:

IMG_7132.jpg [ 86.08 KiB | Viewed 11912 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:41

Joined: 17 Apr 2012, 13:09
Posts: 4792

Stražnji dio

Attachment:

IMG_7133.jpg [ 78.02 KiB | Viewed 11912 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:43

Joined: 17 Apr 2012, 13:09
Posts: 4792

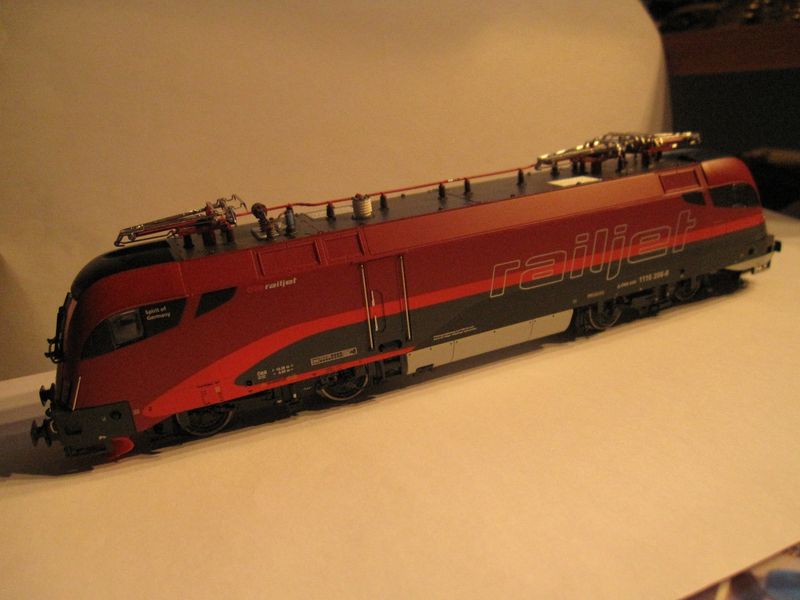

Nakon fiksiranje sve elektronike, slijedi poklapanje modela

Attachment:

IMG_7139.jpg [ 57.16 KiB | Viewed 11911 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:44

Joined: 17 Apr 2012, 13:09
Posts: 4792

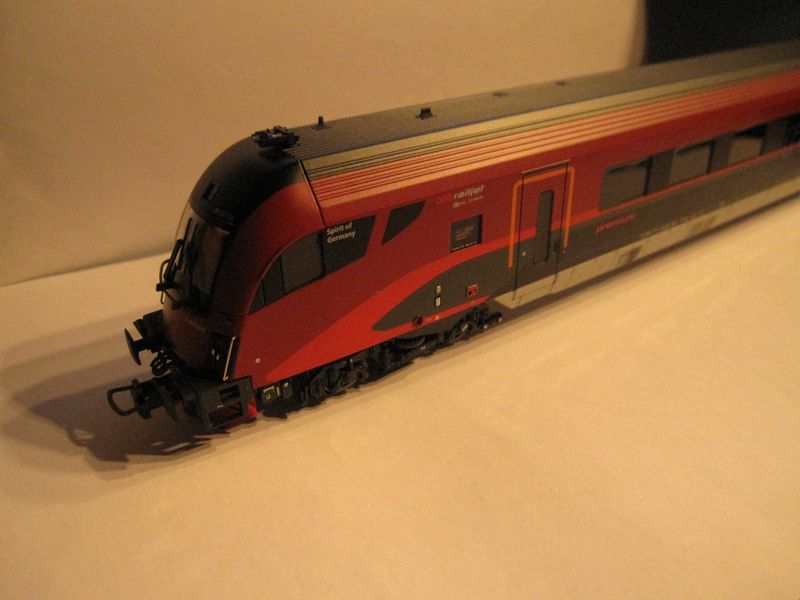

Attachment:

IMG_7141.jpg [ 57.3 KiB | Viewed 11911 times ]

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 19:55

Joined: 17 Apr 2012, 13:09
Posts: 4792

Sada dolazi interesantan dio koji će pokazati što sve dobijemo nakon ugradnje i spajanja.

Lokomotiva ima svoj dekoder, upravljačnica svoj.
Imaju istu adresu.
U smjeru u kojem se vozi, svijetli bijelo, otraga crveno / a međusobno (lokomotiva/upravljačnica) obrnuto.
Pritiskom na F1 palimo duga svijetla, ali samo u smjeru u kojem vozimo.
Dakle F1 na oba dekodera znači da će biti aktivna samo funkcija onoga koji vozi prema naprijed, mada su obje aktivirane

Dodao sam i F2 funkciju, kojom samo na lokomotivi možemo crveno svijetlo kada lokomotiva vozi unazad ugasiti i upaliti bijelo.

Evo kako to izgleda u praksi

[youtube]http://www.youtube.com/watch?v=14ZqqoGfre4[/youtube]

Top

Thalis-4341

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 20:22

Joined: 15 Apr 2012, 12:21
Posts: 5235
Location: Zagreb

Neeeee... Gdje je link??? :angry-tappingfoot:

Top

H0modelar

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 20:33

Joined: 17 Apr 2012, 13:09
Posts: 4792

To ti ja uvijek tako, dok čekam da se uploada na nešto,
pa poslije ubacim link... :teasing-neener:

evo, kaže još 6 min...

Top

Thalis-4341

Post subject: Re: RailJet i DCC

Posted: 13 Feb 2013, 20:38

Joined: 15 Apr 2012, 12:21
Posts: 5235
Location: Zagreb

A tako, onda oprošteno već sam mislio da si nas zaribao

kao gle link a nemreš niš stisnuti

pobriši onda ove moje postove da ne kvare temu...
