DB 218 kao prototip DB 250

Page 1 of 2

[ 11 posts ]

Go to page 1, 2 Next

Previous topic | Next topic

Author

Message

Damir

Post subject: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 14:45

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

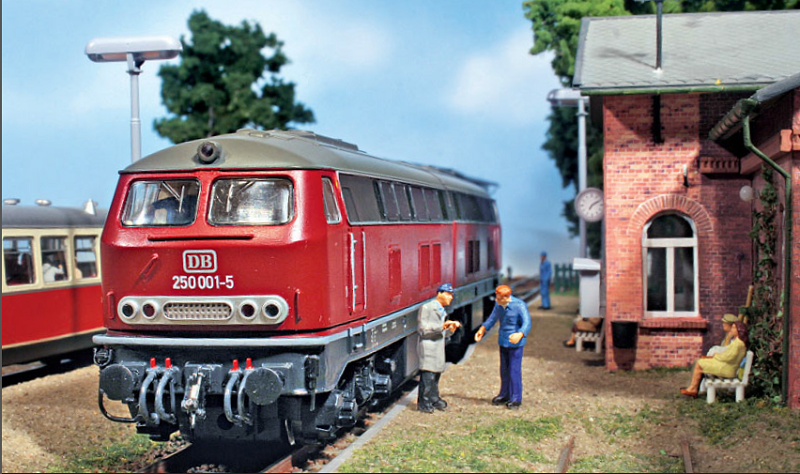

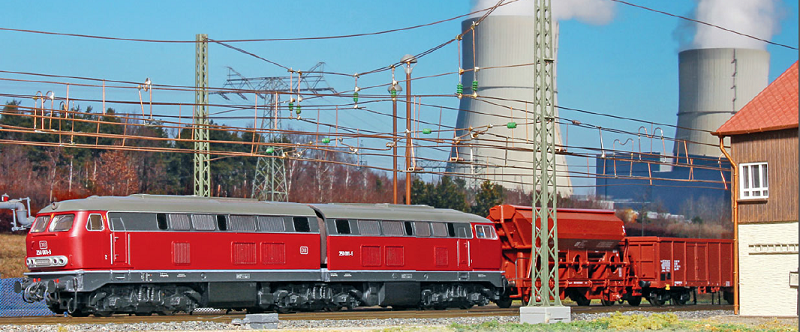

Krajem 1960-tih god. prošloga stoljeća postojala je ideja da se od lokomotiva MaK 218 spajanjem dvije iste dobije moćan stroj od 5000 Ks. No neki koncepti završe u ladicama i nikada ne ugledaju tj. zažive svjetlo dana.
Postoji nacrt koji je jako loše kvalitete pa ga neću niti postavljati,ali modelarske ruke jednoga Njemca su ipak napravile po tom nacrtu home made model. B:B

Izvor: Miba 04-2013 Foto: Sebastian K.

Attachment:

2013-10-24_144531.png [ 616.81 KiB | Viewed 6795 times ]

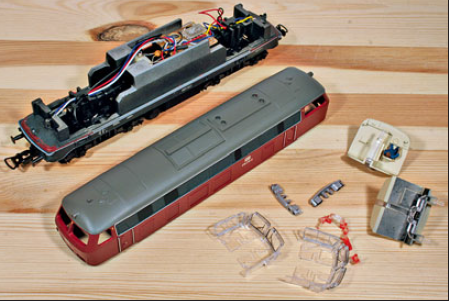

Da bi ste dobili ovakovu konceptnu raketu kao na gornjoj fotki trebate imati 2 modela lokomotive 218.

Attachment:

2013-10-24_144606.png [ 315.03 KiB | Viewed 6795 times ]

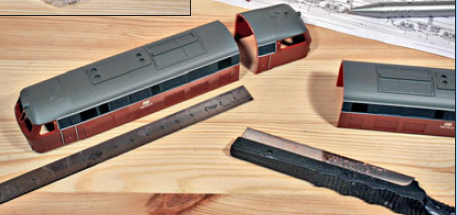

Kad ste taj problem riješili uzimate u ruke pilu i prepilate modele točno iza vrata upravljačnice.

Attachment:

2013-10-24_144631.png [ 240.28 KiB | Viewed 6795 times ]

Top

Damir

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 14:47

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

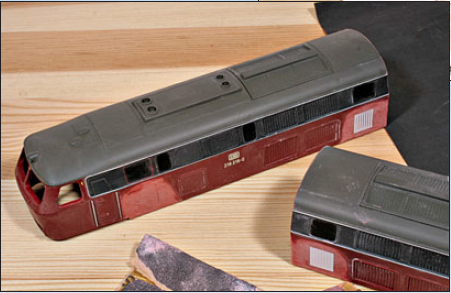

Potom se skidaju tj.šmirglaju i prekitavaju neke sitnice koje su po nacrtu trebale biti malo drugačije nego što je u 218-tica.

Attachment:

2013-10-24_144653.png [ 276.95 KiB | Viewed 6794 times ]

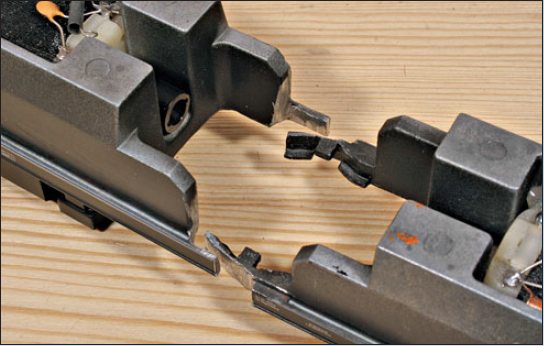

Zatim je potrebno odmaknuti na oba modela postolja i to na mjestima gdje su kabine odrezane te prilagoditi frem fleksibilnom pomicanju i dodavanju samo jednom okretnom postolju.

Attachment:

2013-10-24_144729.png [ 437.29 KiB | Viewed 6794 times ]

Attachment:

2013-10-24_144742.png [ 435.2 KiB | Viewed 6794 times ]

Top

Damir

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 14:48

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

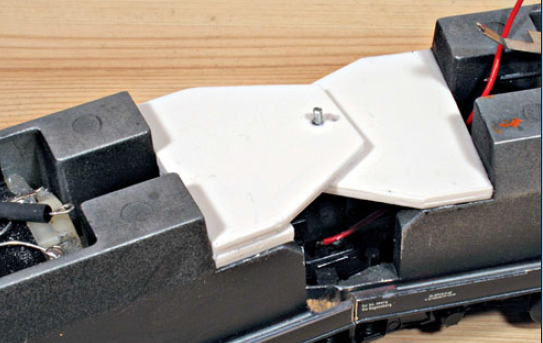

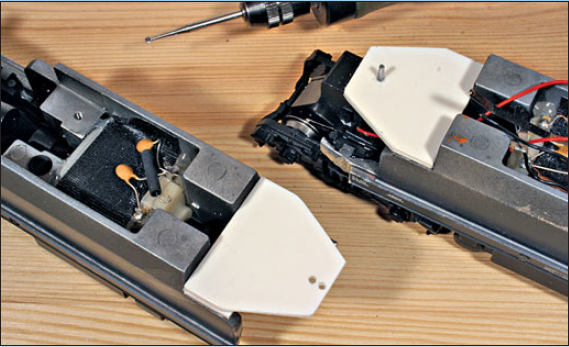

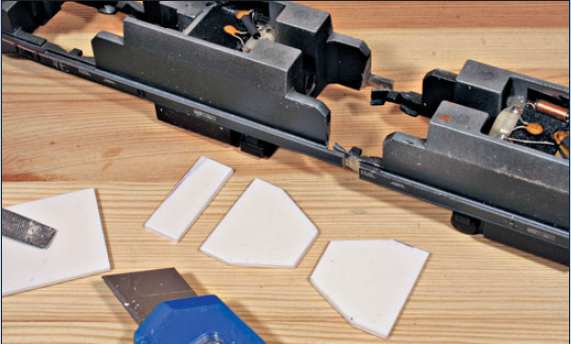

Stirenom oblikovati mjesta gdje će biti zglob lokomotive (ne ljepiti na mjestu pomicanja) na tom mjestu napraviti ajmo reć kuku koja će ta dva djela pridržavati.
Uostalom evo fotke gdje se to i vidi kako izgleda.

Attachment:

2013-10-24_144829.png [ 456.23 KiB | Viewed 6794 times ]

Attachment:

2013-10-24_144840.png [ 366.16 KiB | Viewed 6794 times ]

Top

Damir

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 14:50

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

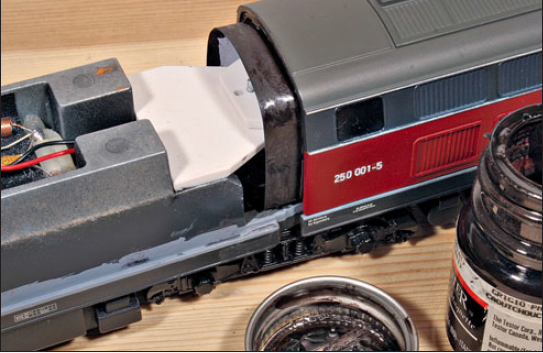

Kad ste i taj problem riješili bacate se na izradu "mjeha" od kartona.

Attachment:

2013-10-24_144855.png [ 392.06 KiB | Viewed 6794 times ]

Attachment:

2013-10-24_144907.png [ 434 KiB | Viewed 6794 times ]

Evo,to sad baš tako treba izgledati!

Attachment:

2013-10-24_144920.png [ 592.91 KiB | Viewed 6794 times ]

Top

Damir

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 14:54

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

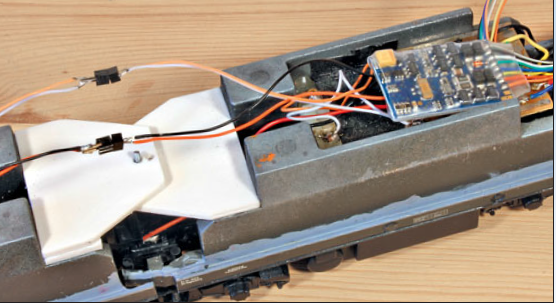

Tko hoće digitalizirati evo i dekodera. Pošto 2 motora pogone srednje postolje ide 1 dekoder sa premosnicama (tako je navedeno u Mibi),a elektro guru Ho modelar može to malo bolje pojasniti ako mu se bude dalo jer i mene zanima kako?

Attachment:

2013-10-24_145009.png [ 374.66 KiB | Viewed 6794 times ]

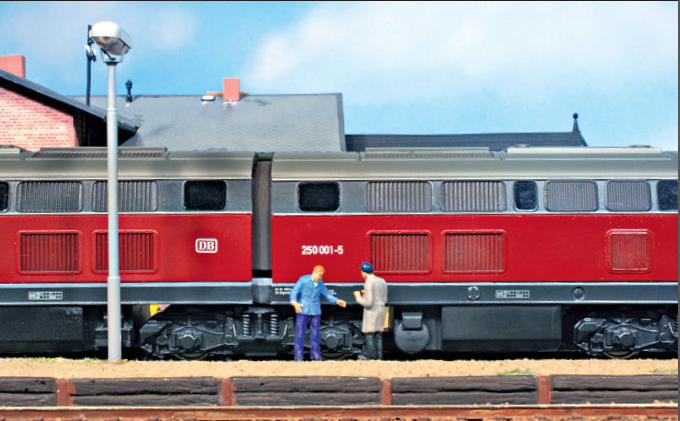

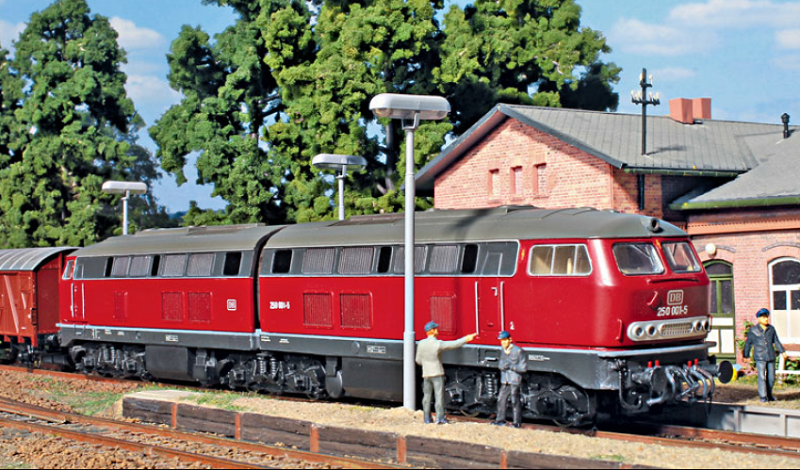

Na kraju kapa do poda majstoru modelaru koji je napravio ovako krasan model. B:B

Attachment:

2013-10-24_144942.png [ 792.95 KiB | Viewed 6794 times ]

Attachment:

2013-10-24_144706.png [ 864.57 KiB | Viewed 6794 times ]

Top

felix

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 15:23

Joined: 15 Apr 2012, 18:15
Posts: 2892
Location: Samobor

Stvarno lijepo

_________________
Ne možete unaprijed znati koju stranu kruha treba namazati.
(Murphyjev zakon)

Top

piccolo

Post subject: Re: DB 218 kao prototip DB 250

Posted: 24 Oct 2013, 20:04

Joined: 15 Apr 2012, 12:13
Posts: 1067
Location: ZG

Njemacka "zutka". Svaka cast majstoru.

_________________
...na sve mislim i opet pola zaboravim...

Top

H0modelar

Post subject: Re: DB 218 kao prototip DB 250

Posted: 25 Oct 2013, 08:54

Joined: 17 Apr 2012, 13:09
Posts: 4792

Krasan model.

Ali još krasniji prilog!

:bow-yellow:

Top

H0modelar

Post subject: Re: DB 218 kao prototip DB 250

Posted: 25 Oct 2013, 10:08

Joined: 17 Apr 2012, 13:09
Posts: 4792

Damir wrote:

Pa zapravo, tu se koristi jedan česti trik u elektrotehnici.
Kada su potrošači isti (ili imaju jedan isti parametar - recimo struju prolaza kroz njih - LEDice),
onda ih možemo spajati na razne načine - mješovito.

Dobar primjer su lampice za bor.
Svaka je često 12V, pa 20 njih u seriju spojenih, uključimo na našu gradsku mrežu 220-240V.
Tada svaka na sebi ima 11-12V, i jednostavan je spoj sa samo dvije žice.

Ovdje su motori isti, jer je nova loksa od dvije jednake, tako da dekoder "vidi" jedan veći motor.
Struja je u zadanim limitima, motori i pogoni su jednaki, pa očito sve radi ok...

Top

Damir

Post subject: Re: DB 218 kao prototip DB 250

Posted: 25 Oct 2013, 15:19

Joined: 15 Apr 2012, 11:40
Posts: 2465
Location: Rijeka

Legendo!
