Automatizacija makete sa Arduino - DSmain R5

[Tjan70]

Pozdrav,

prije par dana sam od Yaasana primio kit predserijskog DSmain-R5.

Kao prvo ovaj kontroler nam omogučuje kontrolu vlakovo po DCC i MM2 protokolu,
omogučuje stalno opterečenje do 4A i špice do 10A, na izlazu ima 24A MOSFETE.
Omogučuje čitanje i pisanje CV-ova, priključenje raznih dodataka preko UART ulaza,
ima zaštitu od previsokog napona, radni napon od 10 - 20 V.
Omogučuje kontrolu vlakova i skretnica bez kompjutera, preko tastera na prednjoj ploči

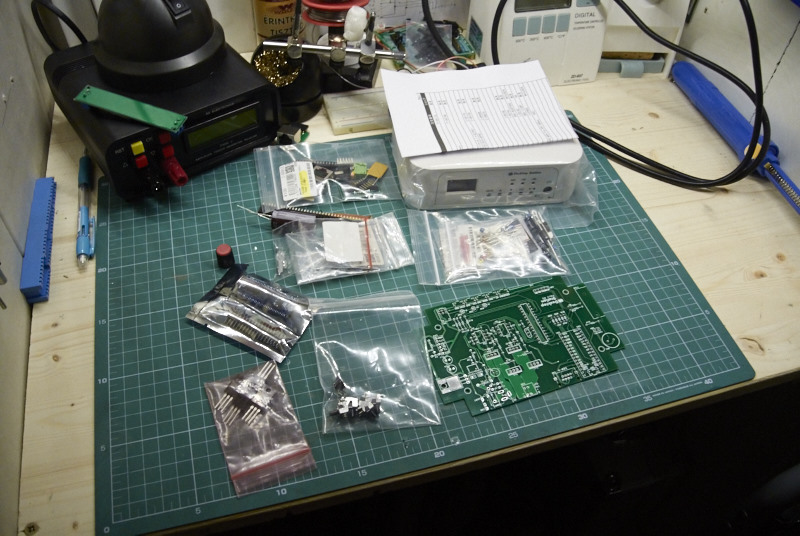

Elementi sa kutijom prije sastavljanja

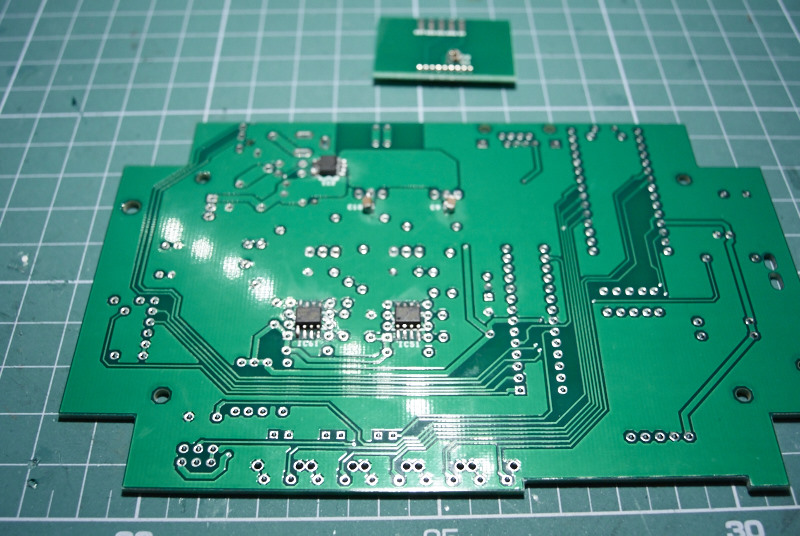

Sastavljanje sem počeo sa SMD elementima na donjoj stranici

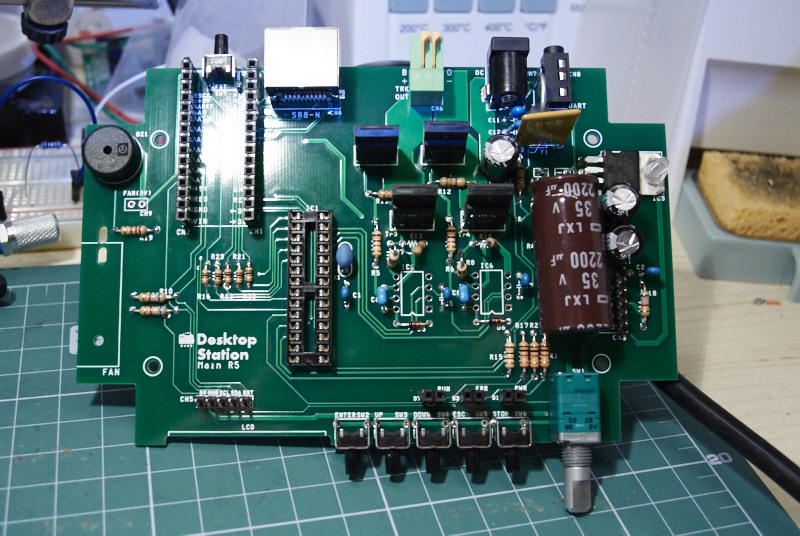

Sastavljena pločica bez mikrokontrolera, LCD displeja i Arduina nano


Last edited by Tjan70 on 01 Jan 2016, 05:51, edited 1 time in total.

[Tjan70]

Sastavljena pločica ugradjena u kučište, prije prve probe


Prvi test bez Arduina nano, LCD displeja i mikrokontrolera


Prvi test i kompletna pločica


Završen DSmain R5


I prvo testiranje DCC servo kontrolera


Više testova če biti danas i sutra.

Ako nekog zanima nešto više oko DSmaina R5 može pročitati na mojoj stranici
http://potepanja.eu/modelarstvo/predpro ... dsmain-r5/

DSmain R5 kreče u prodaju krajem 1 mjeseca, cjena če mu biti oko 110 EUR za kit i oko 150 EUR za sastavljen uređaj.

Tokom narednih dana ču objaviti više testova i koji video.

Lp,
Sebastjan

[Tjan70]

Pozdrav,

eto i video testiranja DSmain R5. Pošto trenutno makete nemam doma, sam ovaj test napravio malo drukčije.
Sledeči vikend če biti testiranje na mojoj maketi i na jednoj veči N maketi



Lp,
Sebastjan

[Tjan70]

sledeči korak je ugradnja Bluetooth modula i dodatnog 3.5" touch screena, koji je več naručen ali malo kasni zbog praznika

Link do touch screena https://www.itead.cc/display/nextion/ne ... 2t035.html

Lp,
Sebastjan

[felix]

Rađa li se ovdje novi brand u modelarskoj industriji?



PS ak trebaš nekog da ti čisti oko stola, dizajnira logo ... stižem

[Tjan70]

Pa videčemo šta če biti...

Hvala na ponudi za čiščenje i ostalo

Lp,
Sebastjan

[felix]

Kako prolaziš s Carinom iz Japana?
Sve što sam naručio izvan Unije carine nemilosrdno ...

[Tjan70]

Kod nas je ovako, bez carine ide do 25$, ako je kao dar onda ide do 45$.

Ako je iznos od 25$ do 150$ onda se plača samo pored - DDV kod nas i manipulacija carine koja iznosi par EUR-a.

Lp,
Sebastjan

[Tjan70]

Pozdrav,

dobio sam i Bluetooth modul za povezivanje DSMain R5 sa kompjuterom

Kit prije sastavljanja


Sastavljen modul


Testiranje na maketi


I video testiranja

[Tjan70]

I jedan video gde sam prikazao kako se mjenjaju Funkcije na DSMainu R5 bez komputera

Tako se mogu mjenjati Funkcije od F0 do F28.

Kratak opis, kada izaberemo adresu lokomotive koju želimo voziti, pritisnemo na tipku ENTER,
s time smo izabrali F0, za uključivanje - isključivanje funkcije je potrebno ponovo pritisnuti ENTER.
Za pomeranje izmedju funkcija pritisnemo ENTER i sa strijelicom gore ili dole biramo funkcije.

I kratak video


U pripremi je još jedan dodatak, koji još nije završen, zbog toga samo jedna sličica


Više oko svega skupa se može pročitati na mojoj web stranici.

Lp,
Sebastjan
