H0modelar

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 13 Jul 2014, 12:05

Joined: 17 Apr 2012, 13:09
Posts: 4792

sini wrote:

Pozdrav,

jako dobro si ti to skup sklempal

edino me moti pospeški lokomomotiv,
se da to na tvojem programu dodelat ali pa na dekoderu?

LP Sini

Vrlo vjerojatno kao i na svim softwerima.
Zbroj i jednog i drugog.
Dakle, ako imaš neku inerciju u CV 3 i 4, minimalno može biti to,
ako o programu staviš CV 3 i 4 nule.

Ako dodaš u programu neki iznos, onda se on pribraja količini inercije iz dekodera.

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 13 Jul 2014, 18:03

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

Baš danas sam bio u kontaktu sa autorom programa i samog boostera.
Dogovorili smo se, da mi pošalje i ovaj veči booster, koji ču predstaviti kad ga dobijem.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Top

robogovi4

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 16 Jul 2014, 08:51

Joined: 15 Apr 2012, 11:41
Posts: 197
Location: Pitomača

Ovo počinje bit sve interesantnije,
još samo ostaju otvorena pitanja dal se može koristit i više od 1 boostera, 1 mi je ipak premalo, čak i taj jači, em dal se može i ostale programe može natjerat da rade sa tim (bar iTrain ako niš drugo) e to bi ond već bilo jako zanimljivo.

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 16 Jul 2014, 08:57

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

Radimo i na tome, znači na mogučnosti povezivanja boostera...

Trenutačno sam u gužvi, tako da je testiranje sa ostalim programima na stranskom tiru.

Sledeči tjedan ču postavit jedan testni krug u stanu u Ljubljani pa če biti malo lakše sa igranjem.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 19 Aug 2014, 17:12

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

Pozdrav,

eto, da nastavimo priču o Arduinu. Prije par dana sam od autora programa Desktop Station primio kit komplet za jači booster. Booster je jačine 2.5A. Uz ovu elektroniku trebamo još kompjutor sa programom Desktop Station i ispravljač 16 - 18 V za pogon vlakova.

U komletu su svi sastavni dijelovi, Arduino Nano V3, LCD ekran i izlazna jedinica. Cijena kit kompleta je oko 50 EUR-a, a za sastavljenu elektroniku je cijena oko 60 EUR-a.

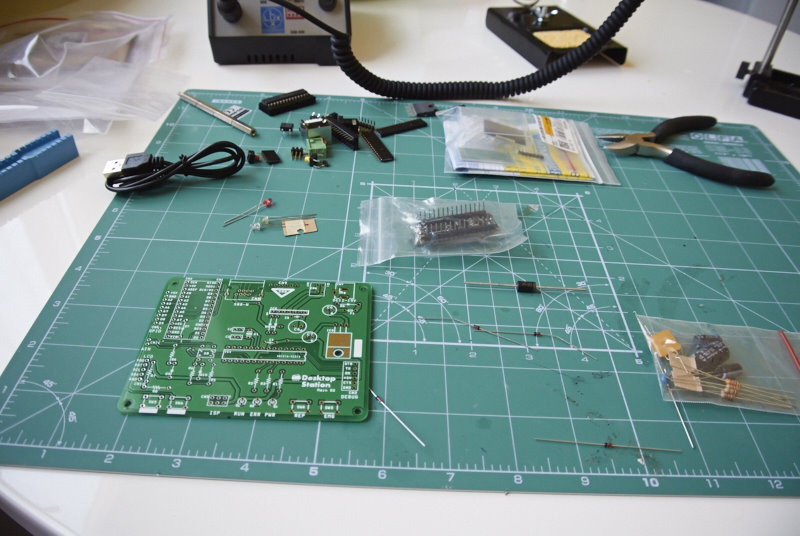

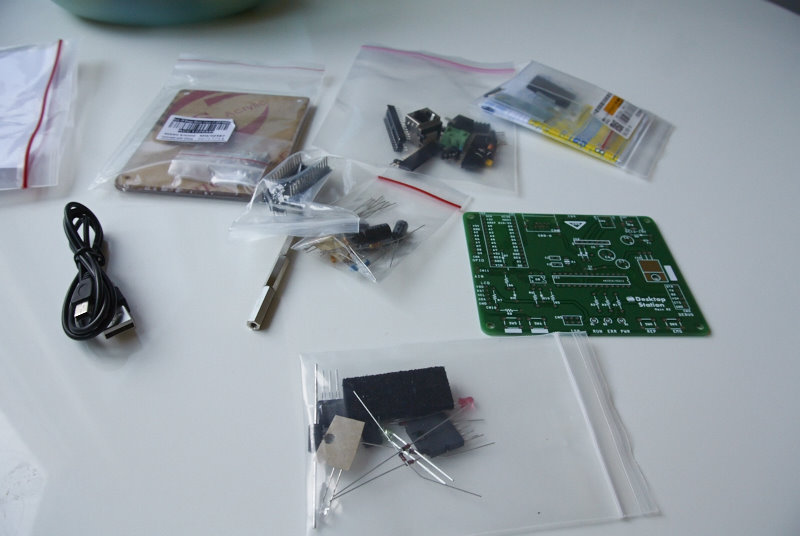

Dijelovi za sastavljanje kit kompleta

Attachment:

DS_main_b_02.jpg [ 68.44 KiB | Viewed 7479 times ]

Attachment:

DS_main_b_03.jpg [ 110.22 KiB | Viewed 7479 times ]

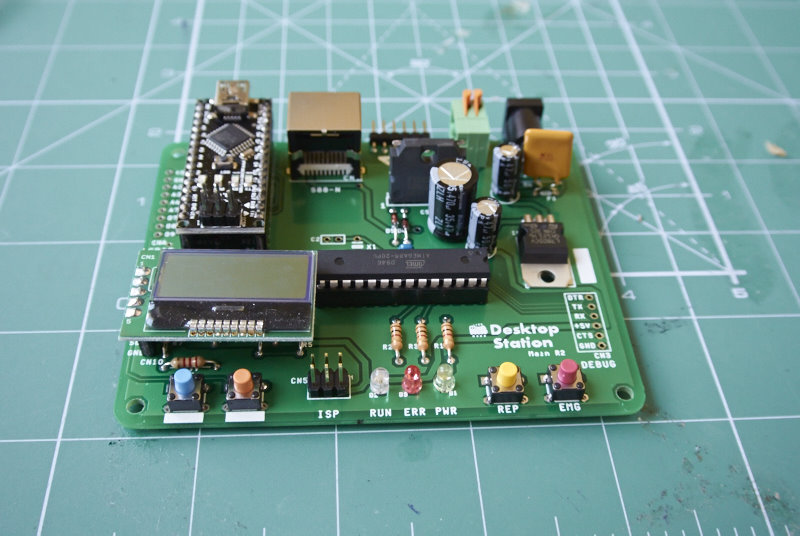

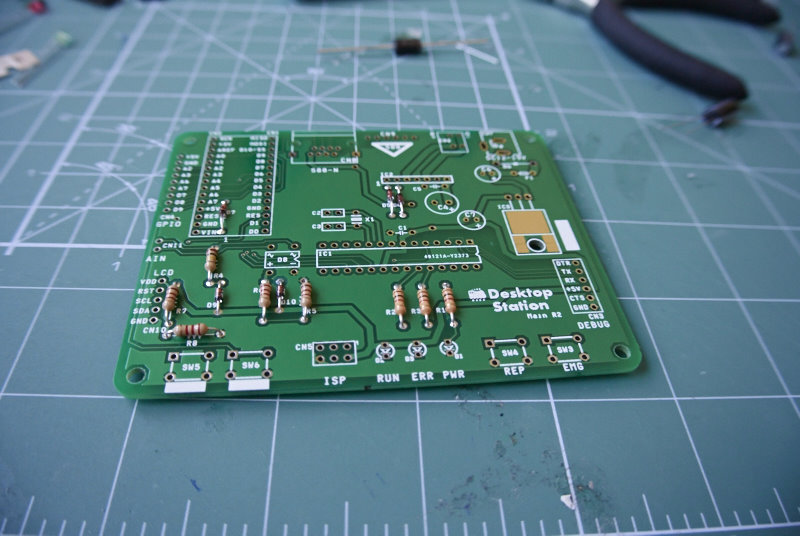

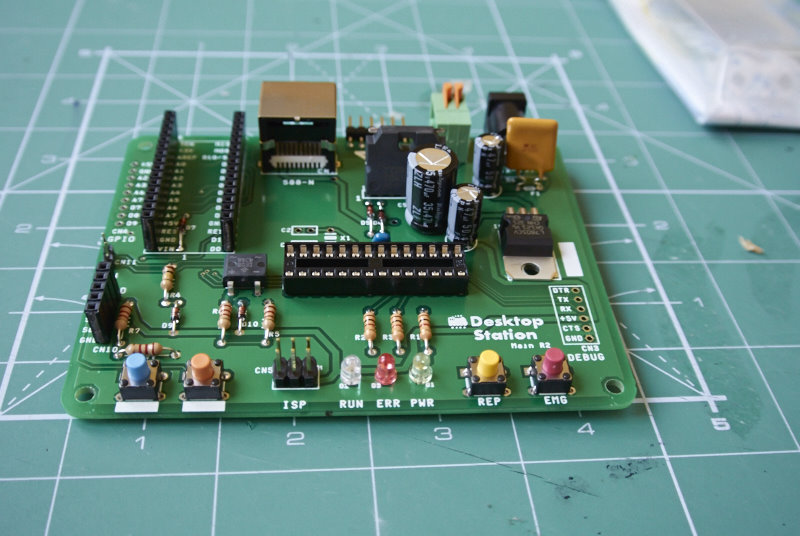

Sastavljanje

Attachment:

DS_main_b_04.jpg [ 99.95 KiB | Viewed 7479 times ]

Attachment:

DS_main_b_05.jpg [ 105.98 KiB | Viewed 7479 times ]

_________________
Lp,
Sebastjan

Modelne železnice

Last edited by Tjan70 on 19 Aug 2014, 17:32, edited 1 time in total.

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 19 Aug 2014, 17:14

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

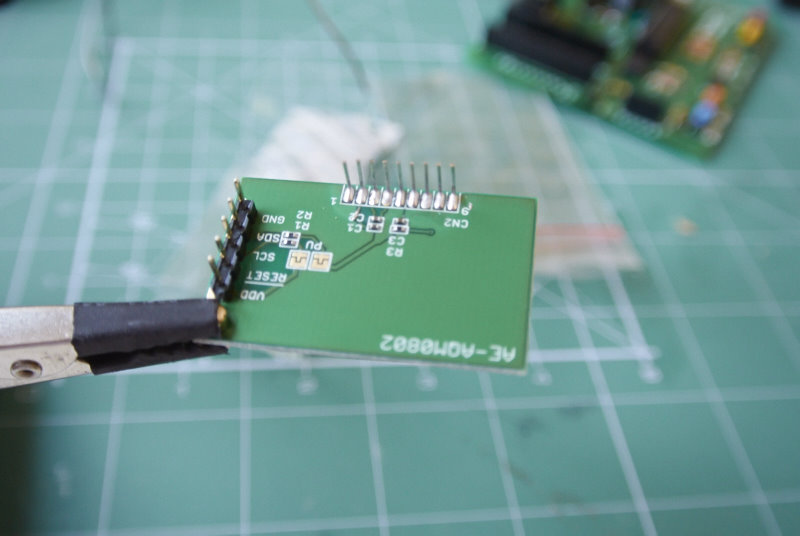

Montaža LCD displeja i konektora na pločicu

Attachment:

DS_main_b_08.jpg [ 60.82 KiB | Viewed 7479 times ]

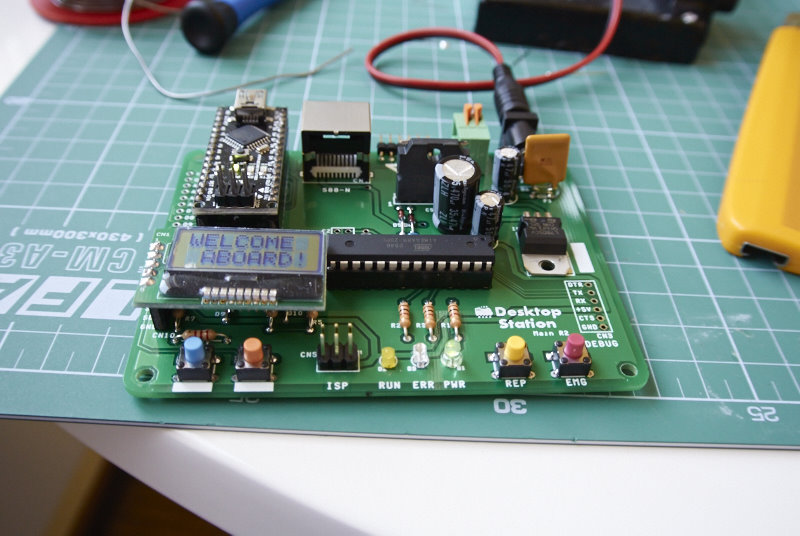

Sastavljeni booster

Attachment:

DS_main_b_10.jpg [ 100.52 KiB | Viewed 7479 times ]

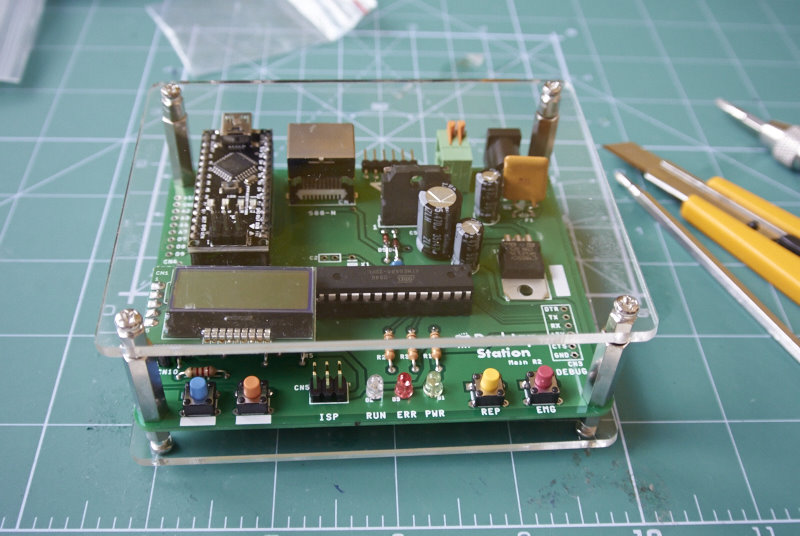

U kompletu je i pleksi staklo za jednostavnu kutiju

Attachment:

DS_main_b_11.jpg [ 106.47 KiB | Viewed 7479 times ]

_________________
Lp,
Sebastjan

Modelne železnice

Last edited by Tjan70 on 19 Aug 2014, 17:27, edited 1 time in total.

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 19 Aug 2014, 17:19

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

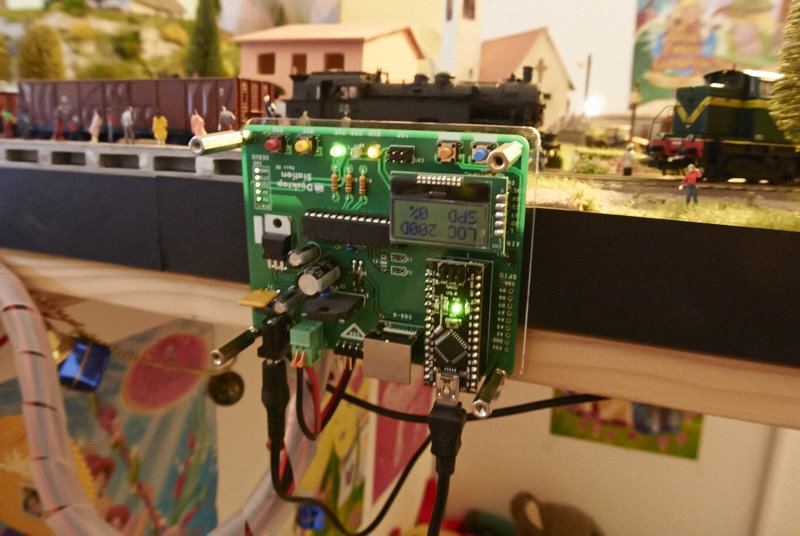

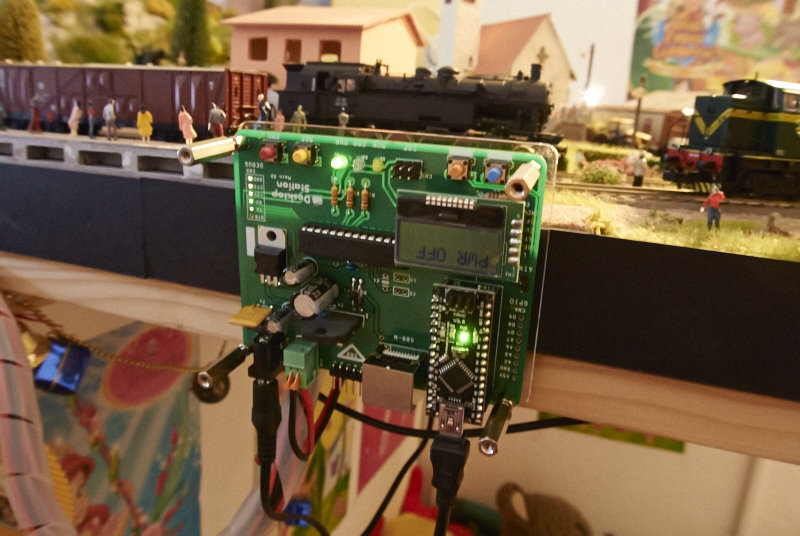

Prvo uključenje i testiranje elektronike

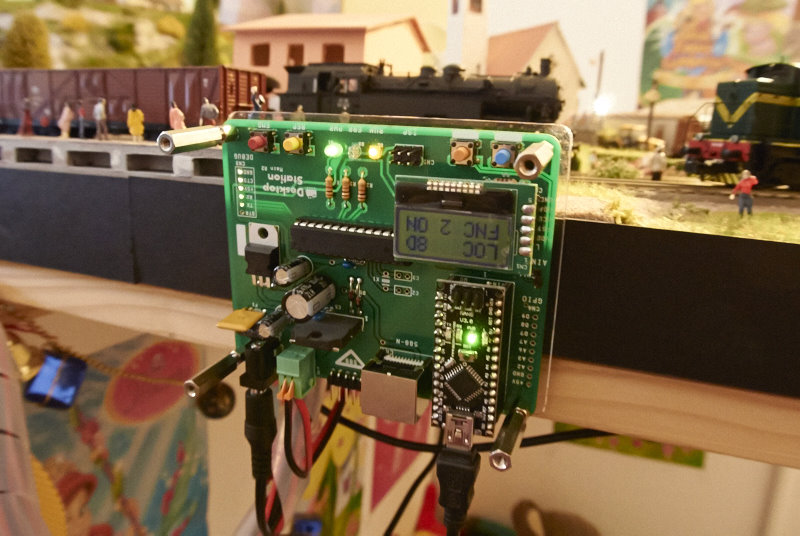

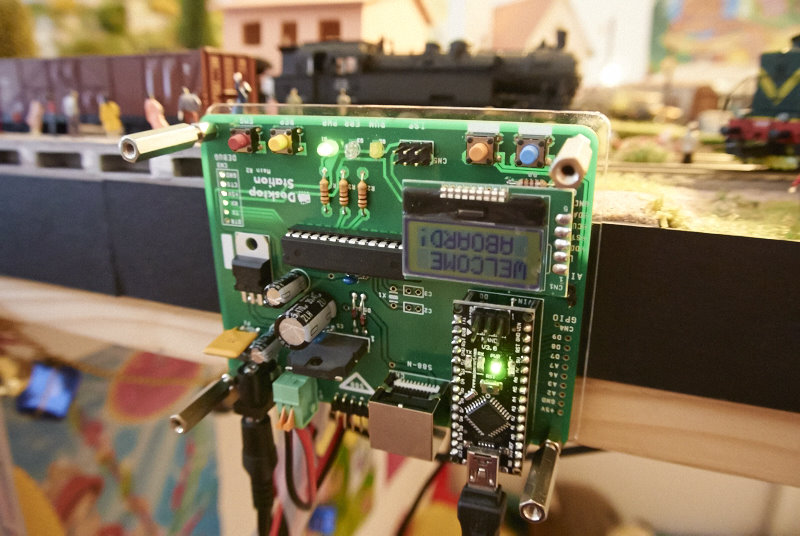

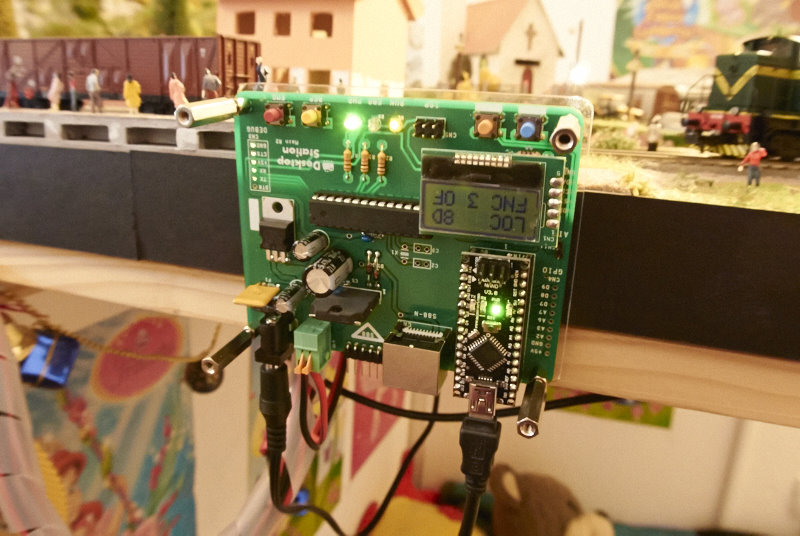

Attachment:

DS_main_00.jpg [ 105.33 KiB | Viewed 7479 times ]

Prvo testiranje na maketi, booster je okrenut za 180 stepeni, zbog lakšeg priključivanja. To je i razlog, da su slova okrenuta za 180 stepeni

Attachment:

DS_main_11.jpg [ 115.25 KiB | Viewed 7479 times ]

Attachment:

DS_main_12.jpg [ 112.43 KiB | Viewed 7479 times ]

Attachment:

DS_main_13.jpg [ 109.15 KiB | Viewed 7479 times ]

Attachment:

DS_main_14.jpg [ 113.82 KiB | Viewed 7479 times ]

Attachment:

DS_main_17.jpg [ 114.36 KiB | Viewed 7479 times ]

Na ploči su četiri tipke. Žuta tipka je za uključenje i vožnju zadnje aktivne lokomotive na maketi. Crvena je STOP.
Tipke ispred LCD displeja još nisu u funkciji, ali čemo u buduče i na te tipke staviti neke funkcije.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Top

H0modelar

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 20 Aug 2014, 22:45

Joined: 17 Apr 2012, 13:09
Posts: 4792

Super to napreduje.

:text-bravo:

Napeto pratim i čekam nastavke...

Top

mala_BR80

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 22 Aug 2014, 15:00

Joined: 14 Nov 2012, 08:56
Posts: 95

Bas je zanimljivo.
Imam jedno pitanje: na stranici autora sam procitao da se CV-i ne mogu citati sa dekodera vec samo pisati u njih, pa me zanima da li si to isprobao?
To bi znacilo da ipak moras imati i neki DCC kontroler/centralu da bi citao CV-ove s nepoznatih dekodera.

Top

Tjan70

Post subject: Re: Automatizacija makete sa Arduinom

Posted: 22 Aug 2014, 20:34

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

Pozdrav,

kolko sam probao sa ESU Lokpilot V3 i LokSound V 3.5 rade bez problema, znači kod tih dekodera se mogu pisati CVi.
Kod ESU LokSound V4 nisam uspio zapisati CV, nisam još uspio ustanoviti zašto je tako.

Sa ostalim dekoderima nisam probao, jer imam trenutačno samo ESU dekodere.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Top
