Niste se razumjeli, Tjan...

Pitanje je bilo o čitanju CV-ova.
To je dobro pitanje, zbog dvosmjerne komunikacije i mogućnosti spremanja isčitanih kompleksnih
CV-ova dekodera, pogotovo sound. (Baš ESU, pa Dietz, ZIMO...)

Što se tiče ESU V 4.0 , tu bi mogao biti problem sa indexnim programiranjem i CV-ovima iznad 255,
koje ne može niti Roco Multimaus dosegnuti bez najnovijeg update-a firmware-a. (Za Z21)

No ako ne možeš promijeniti niti CV1-5 na v 4.0 , onda je neki drugi problem...

Pozdrav,

trenutno još ne radi dvosmerna komunikacija, tako da je potreban programator za dekodere, barem ne kod ESU dekodera.
Možda ide kod Marklin/Trix, pošto je autor programa počeo sve skupa graditi kao zamjenu za Marklin Mobile Station2.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Pozdrav,

juče sam malo pokušavao pisanje i čitanje CV-ova preko DSmain-R2. Stvar radi bez problema. Kada sam isto pokušao sa DCC/MM2 boosterom, koji je na par postova više, stvar ne radi. Koliko sam do sada video problem je u Arduino biblioteci, koja radi na Arduino Uno, koji je i osnova za DCC/MM2 booster. Riješit čemo i to, tako da če se moči pisati i čitati CV-i na oba boostera.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

I jedan krači video kako radi DSmain R2



Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Pozdrav,

da malo nastavimo priču o Arduinu na maketi.

Vrlo lako i za malo para možemo napraviti S88 modul zauzeča.

Ja sam za to upotrijebio Arduino Uno - može biti bilo koji Arduino.
Za test sam upotrijebio obične testne žice, koje sam spajao između mase - GND i Ulaza.
Na maketi ču upotrijebit reed šaltere. Moguče je napraviti i strujni modul koji če nam javljati zauzeti tir.
U tom slučaju če nam trebati malo više stvari. Jedna napomena, za sve koji bi odlučilu napraviti strujni modul zauzeča, obavezna upotreba optokoplera za ulaz na Arduino.
Možete upotrijebit i foto čeliju ako želite, samo treba pripazit da ide ulaz na modulu između GND i ulaza.

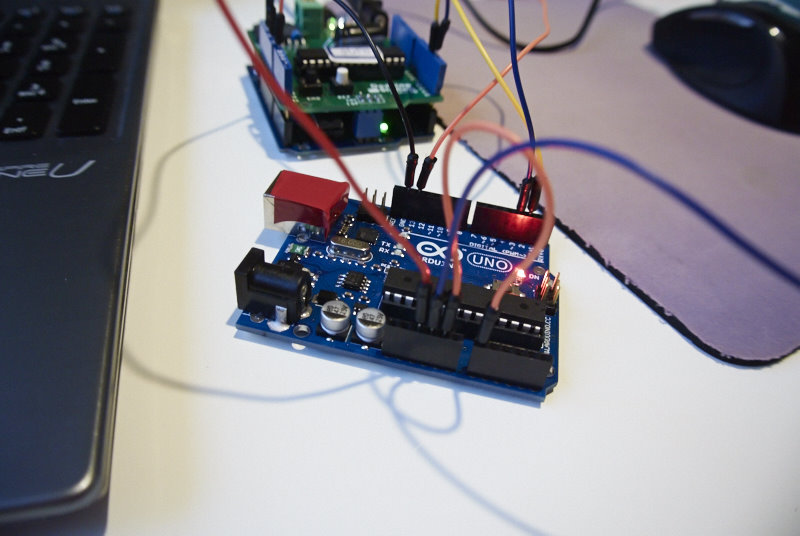

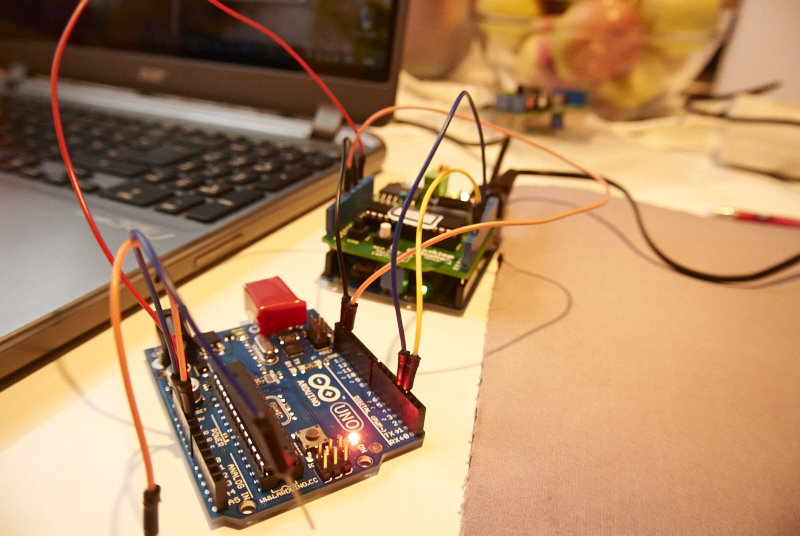

Arduino Uno kao S88 modul

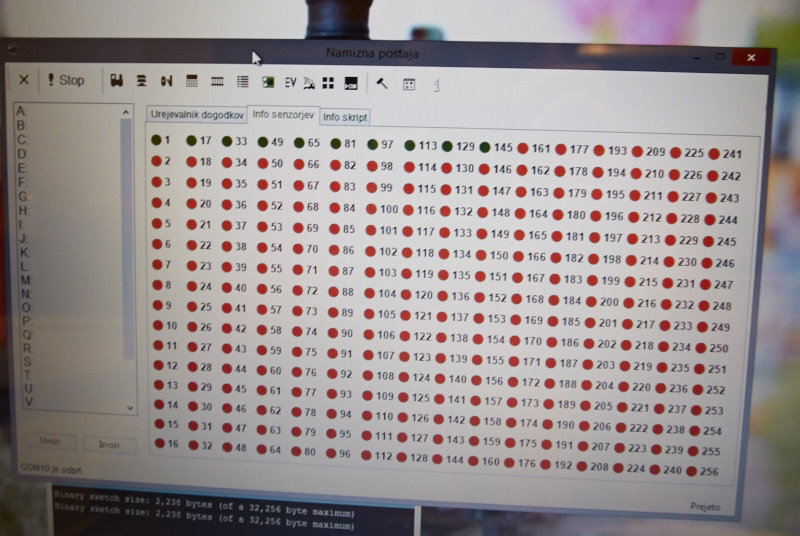

S88 senzori u Desktop Station programu

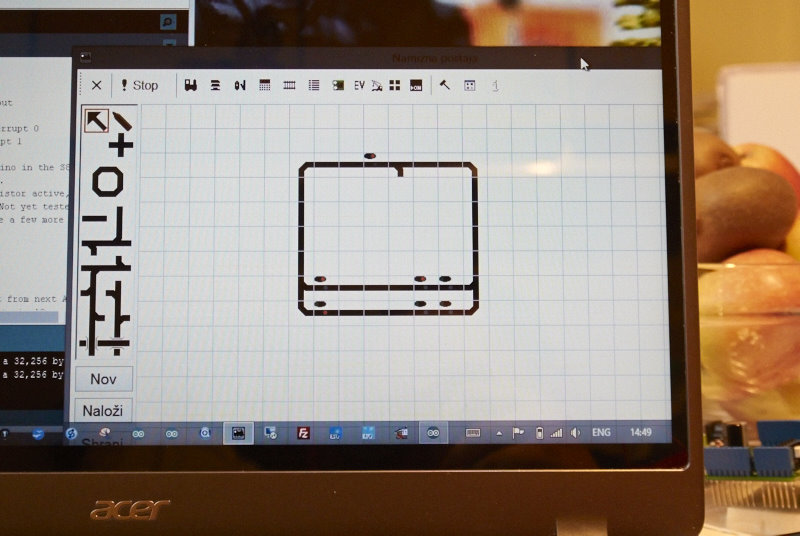

S88 senzori na nacrtu makete


Ovakav modul možemo upotrijebit na bilokojem sistemu upravljanja, Marklin, ESU, Roco, Digitrax, itd.

Ako neko odluči napravit modul zauzeča, mogu mu pomoč oko povezivanja, programiranja, itd.

_________________
Lp,
Sebastjan

Modelne železnice

i video


Sada moram sve skupa postavit na maketu.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Prije sam zaboravio napisati, da je na jedan Arduino Uno moguče priključiti do 16 senzora.
Ako če nekome trebati više od 16 senzora, onda je moguče povezati više Arduina.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

A kako stoje stvari sa spajanjem dodatnih boostera, postoji li već rješenje i za to?

Pozdrav,

do sada nismo pronašli rješenje za povezivanje više boostera. Ako bi išli u tom smjeru, onda bi trebalo napraviti i vlastiti booster, ali za sada nije bilo neke
potražnje za to.

Na modulima DCC/MM2 i na DSmain smo preradili izlaze, tako da omogučuju 5A izlaze. Mislim, da je za 90% naših maketa dovoljno.
DSmain je bio testiran na maketi sa 40m pruge i sa 5 lokomotiva sa soundom bez problema.


Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice

Stvarno je obećavajuće kako se taj cijeli sustav razvija...

Jedan savjet za boostere i/ili jedan jači izvor DCC signala:

Uvijek je bolje imati više manjih boostera i podijeljenu maketu na više dijelova,
od opcije jednog jakog izvora.

Problem je da kada napravite kratki spoj negdje na maketi (recimo na feederima kod detekcije zauzeća)
ili recimo na modelu kojeg upravo stavljate na tračnice pod naponom.

Puna struja od recimo 5A (američki sustavi i do 10A) će proći kroz tanke žice ili tanke kontakte na kotačima,
i tada su moguća ozbiljna oštećenja i pregaranja.

Zbog svih takvih situacija, mišljenja sam da je bolje imati više boostera...
