Tjan70 wrote:

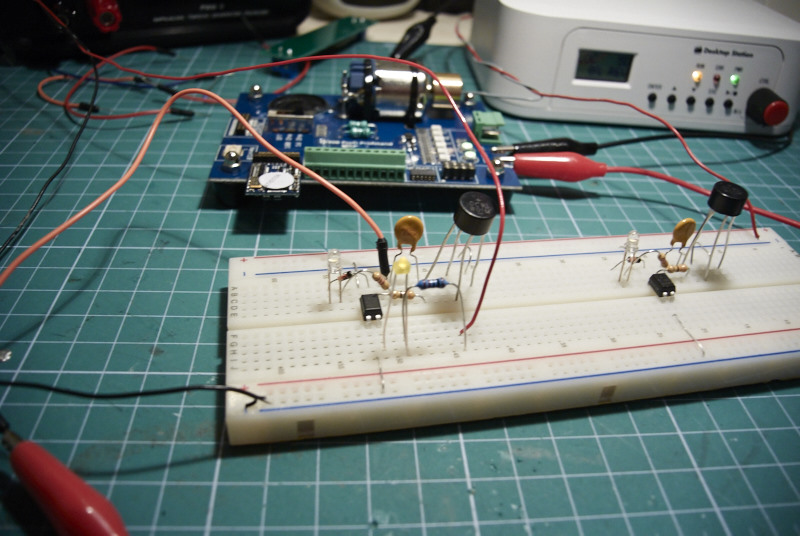

U toj temi sam na trečoj stranici prije par mjeseci predstavio i S88 feedback modul, napravljen sa arduinom. Rad samog module je vidljiv i na videu jedan post više na 2:00
Sada imam završen modul, koji če biti na raspolaganju kao kit komplet ili kao završen modul

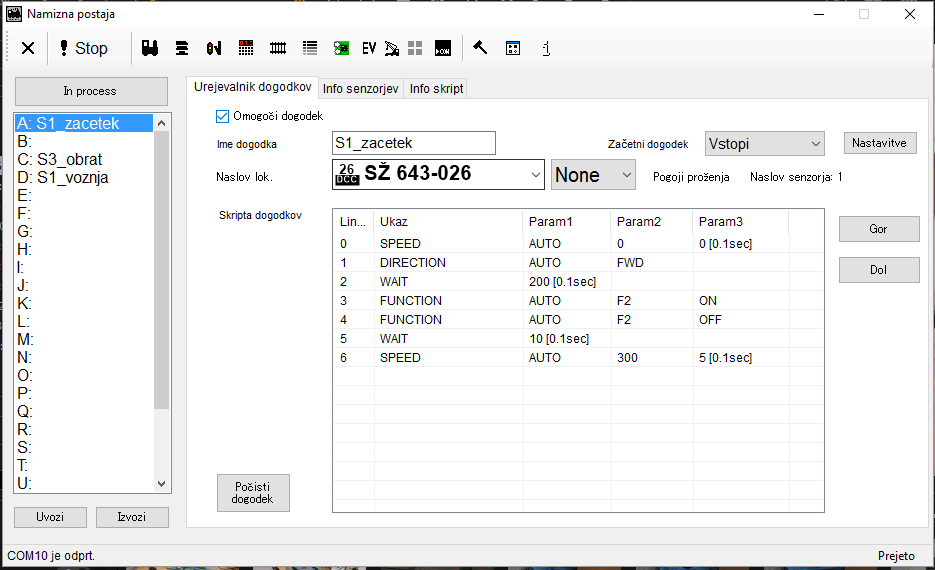

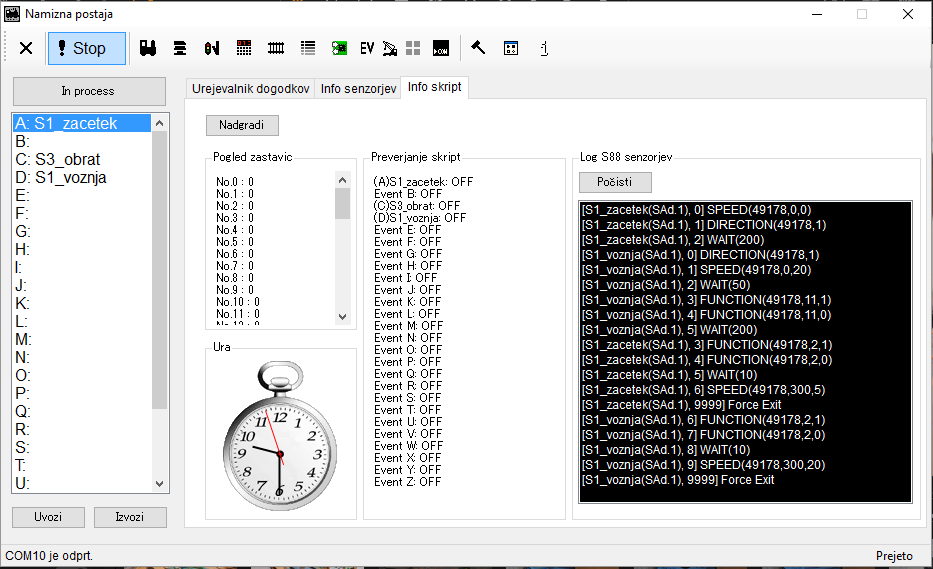

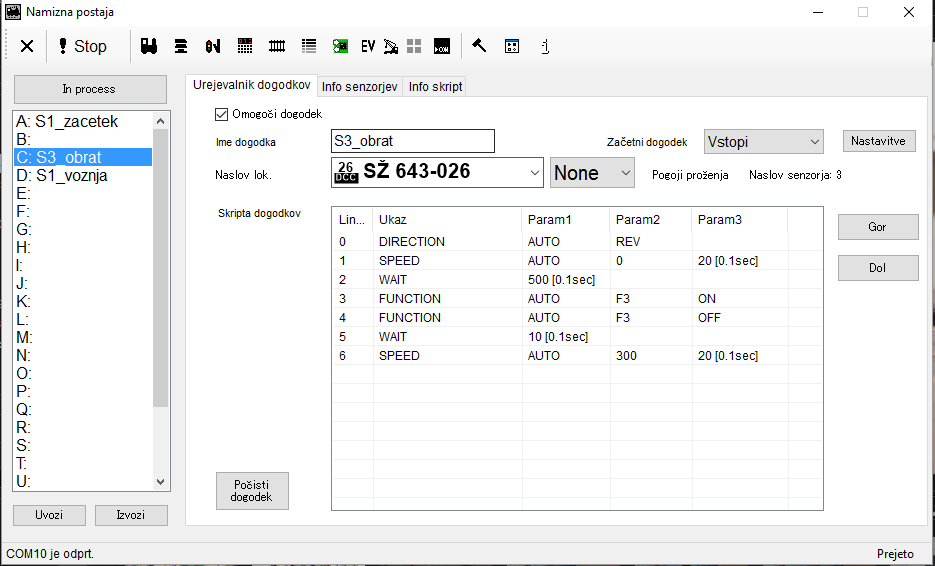

Programiranje mikrokontrolera

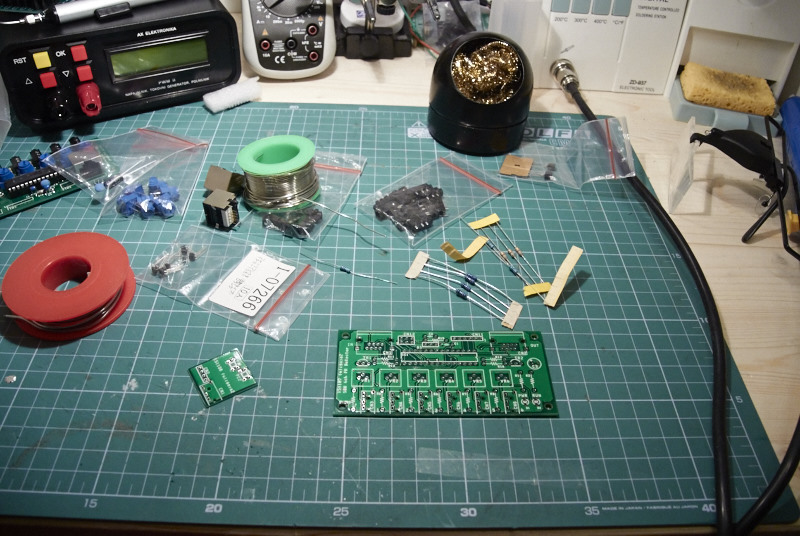

Attachment:
The attachment S88_feedback_kit_01.jpg is no longer available
Attachment:
The attachment S88_feedback_kit_02.jpg is no longer available

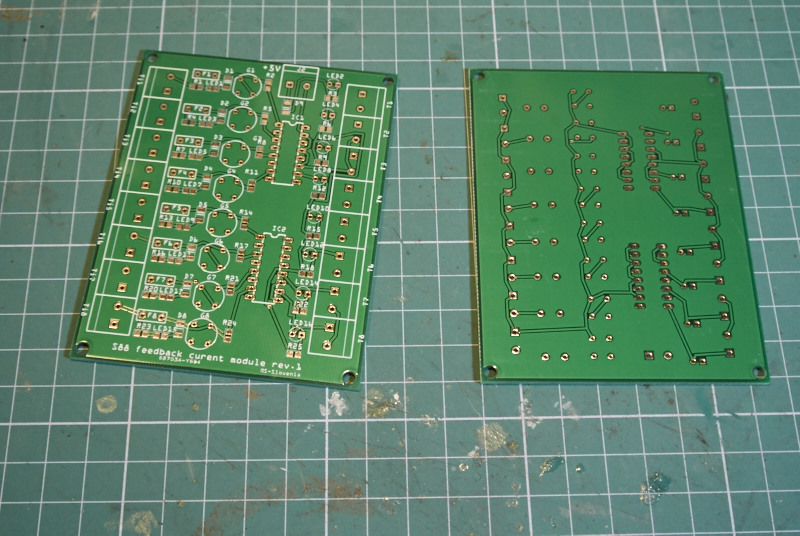

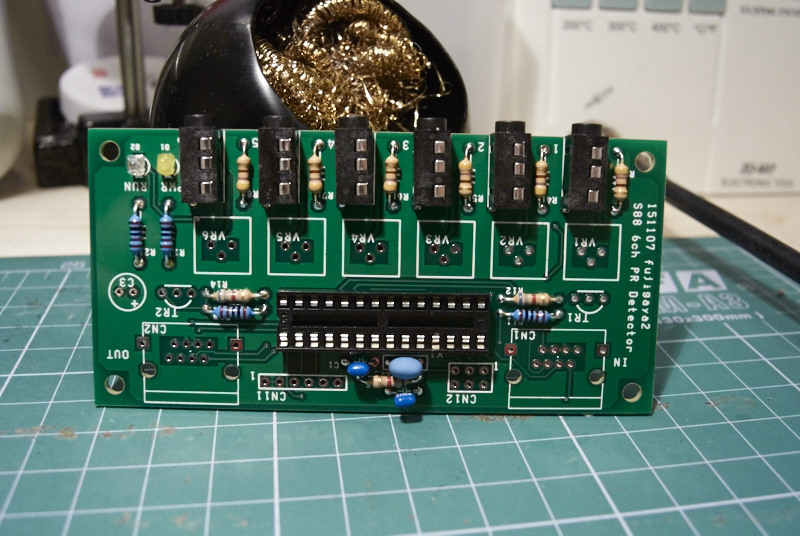

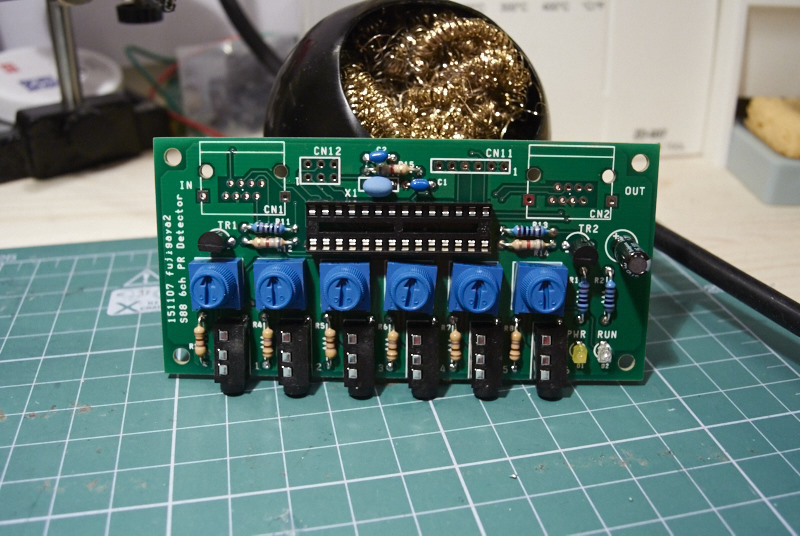

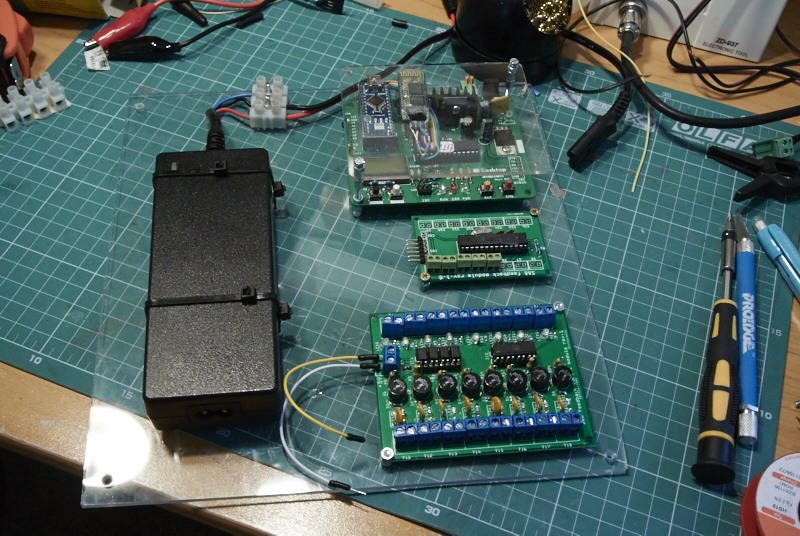

Sastavljen modul, pločice su proizvedene u Kini po mojim nacrtima
Attachment:
The attachment S88_feedback_kit_03.jpg is no longer available

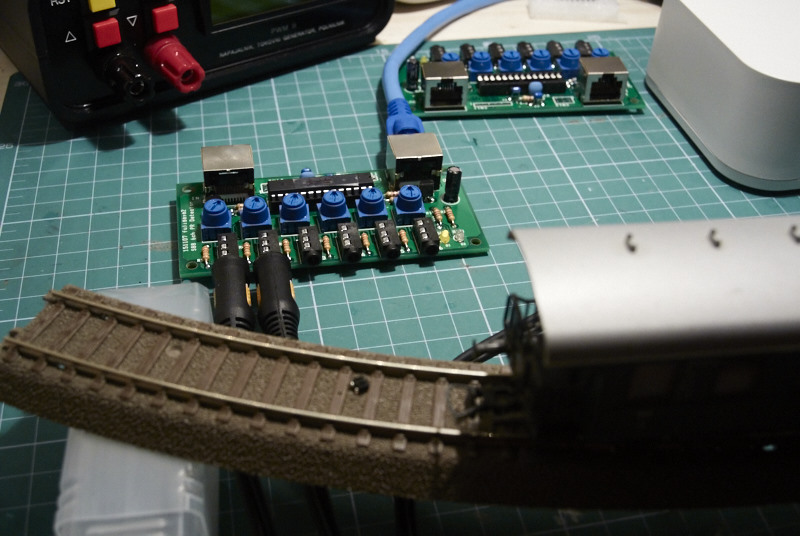

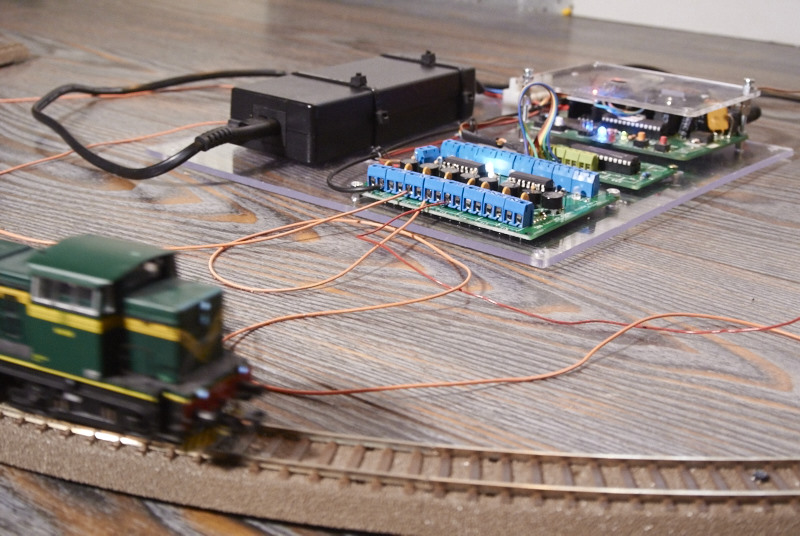

Modul na maketi u funkciji
Attachment:
The attachment S88_feedback_kit_04.jpg is no longer available

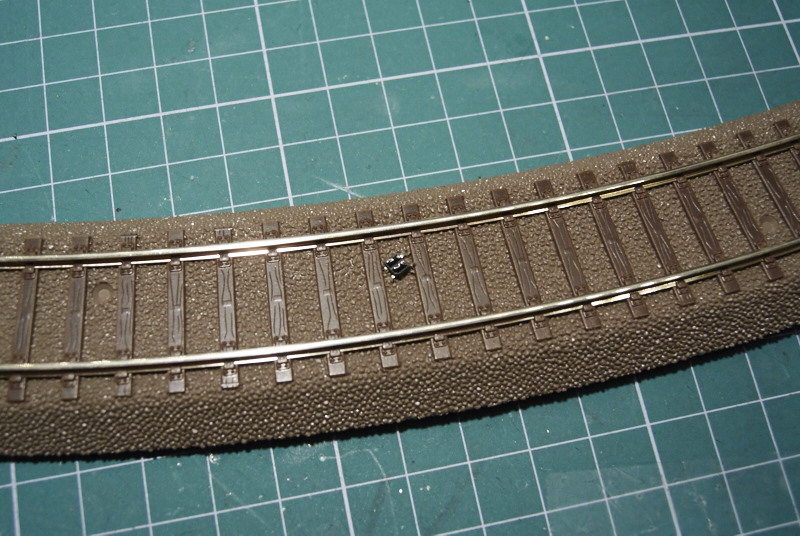

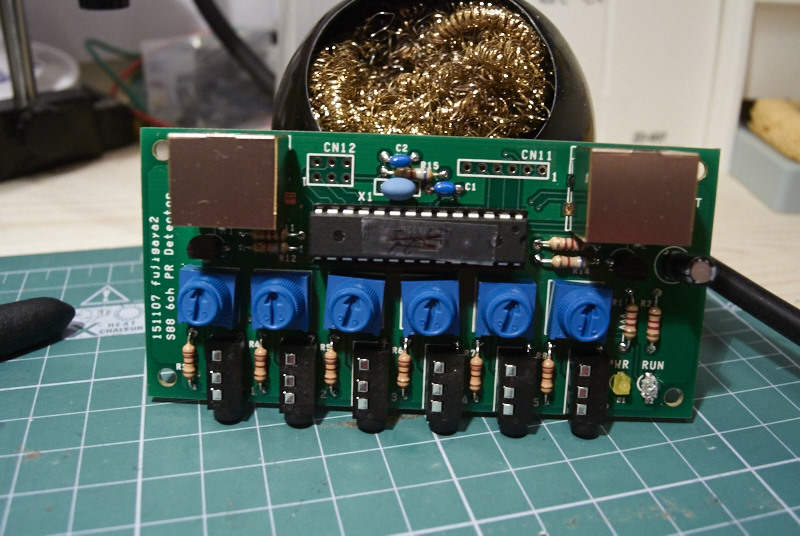

Modul ima 16 ulaza, za sada radi sa reed prekidačima i sa foto čelijama.

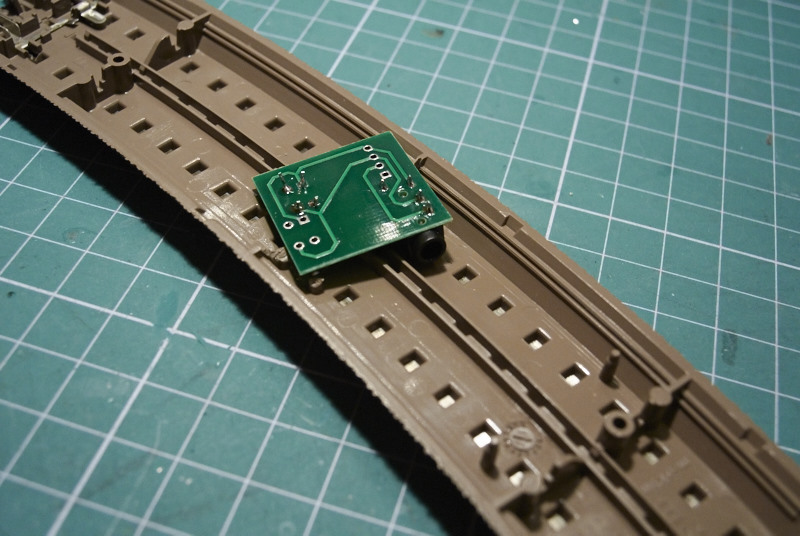

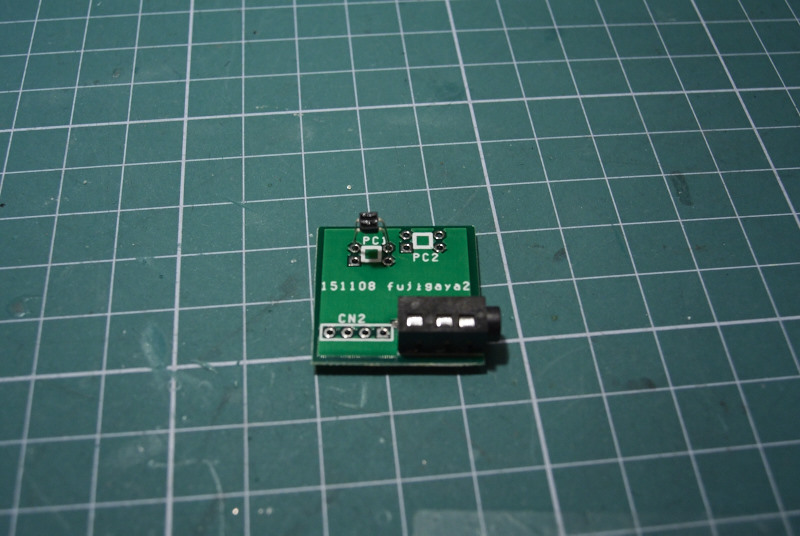

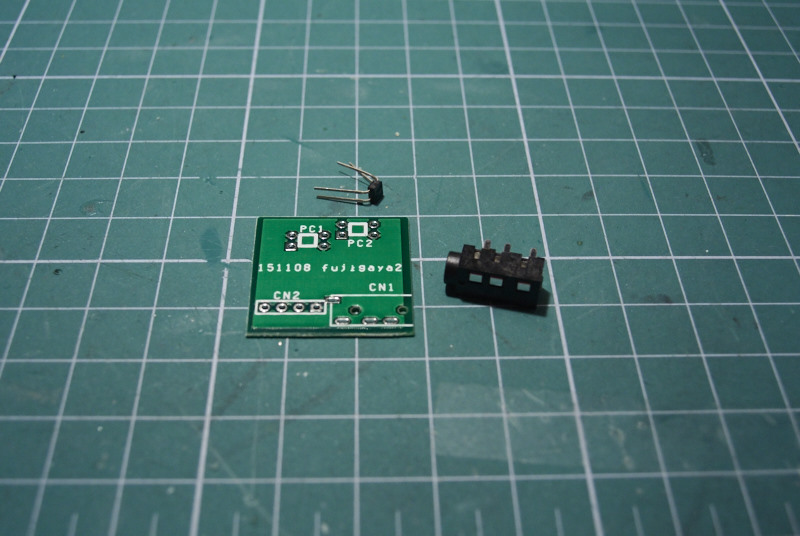

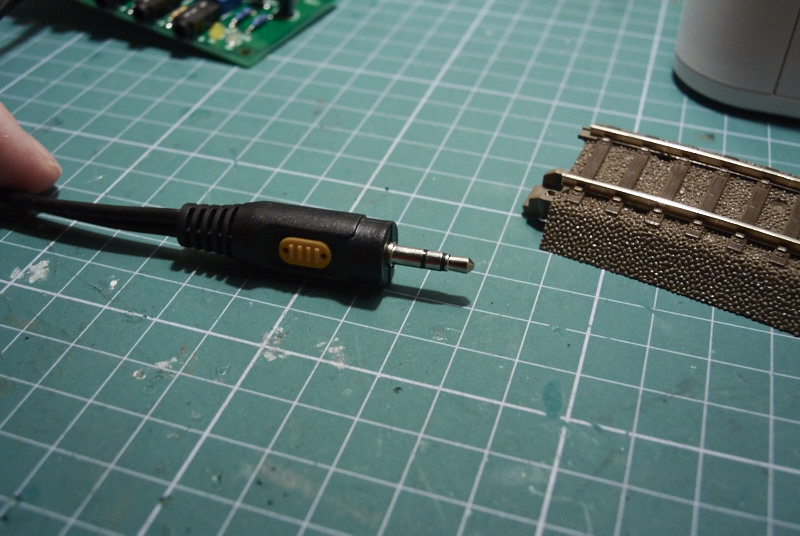

Razvijam i modul koji če se priključiti na tire, taj modul če biti kao dodatak ovome.
Lp,
Sebastjan
Pozdrav,
baš je danas ljep dan, za igranje sa elektronikom...

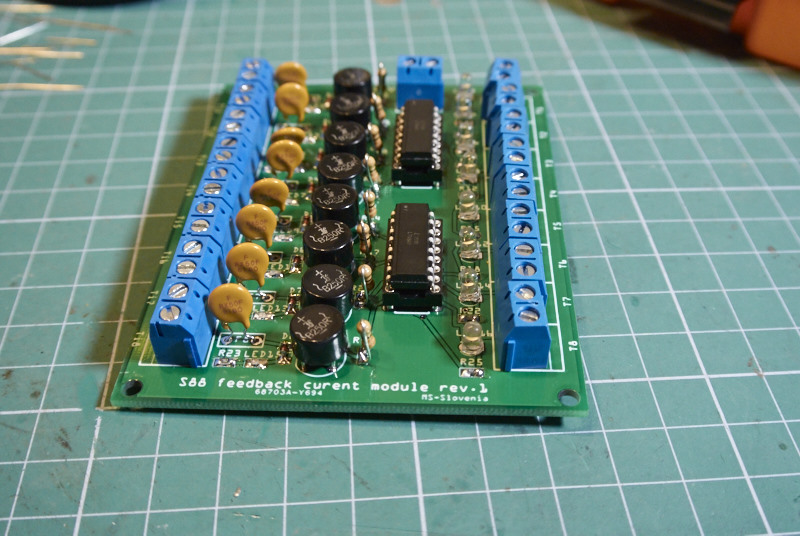

Poslije nekoliko problema, bilo je i bjelog dima kod testiranja, danas sam uspio završiti i takozvani S88 current feedback modul. Na modulu če biti za svaki kanal pored automatskog osigurača jedna ili dvije LED diode, par otpornika, jedan greatz i optokopler, ništa komplikovano kada sve radi kako treba.
Modul ču napraviti tako, da če se moči upotrebljavati bez kompjutera, zbog toga če biti i druga LED dioda, koja če javljati zauzetost pruge na komandnom pulti ili kao dodatni modul prije predstavljenom S88 feedback modulu.

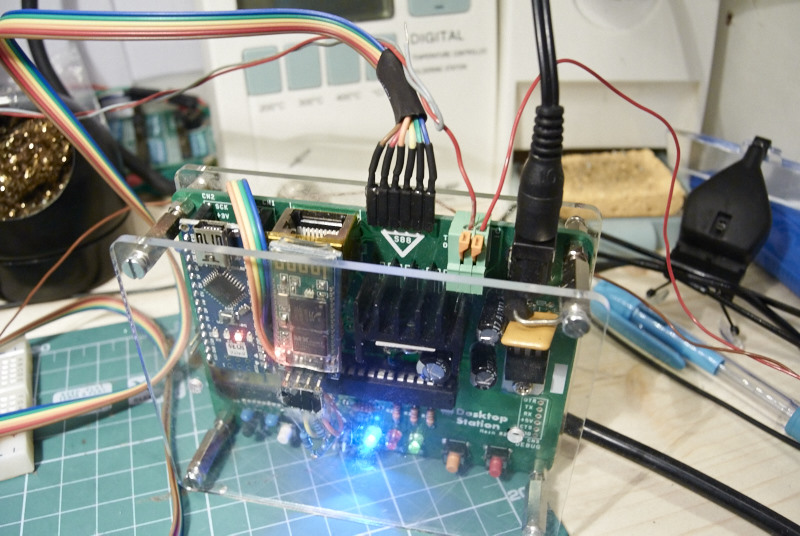

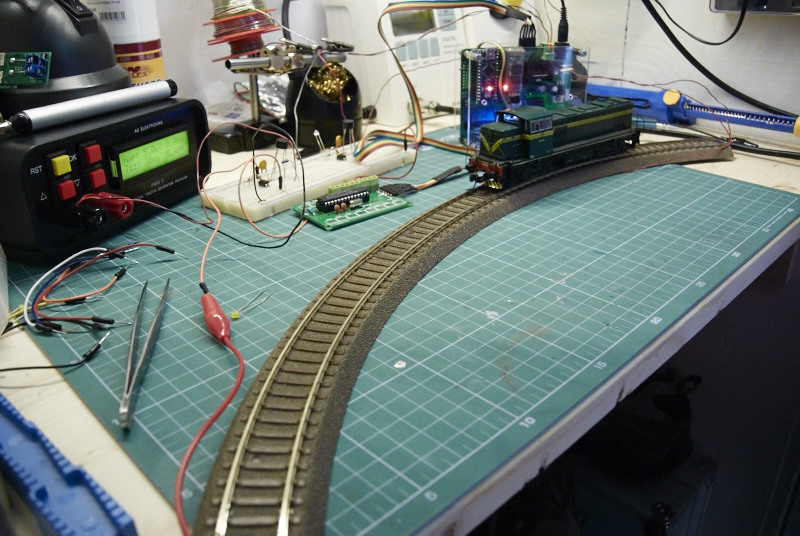

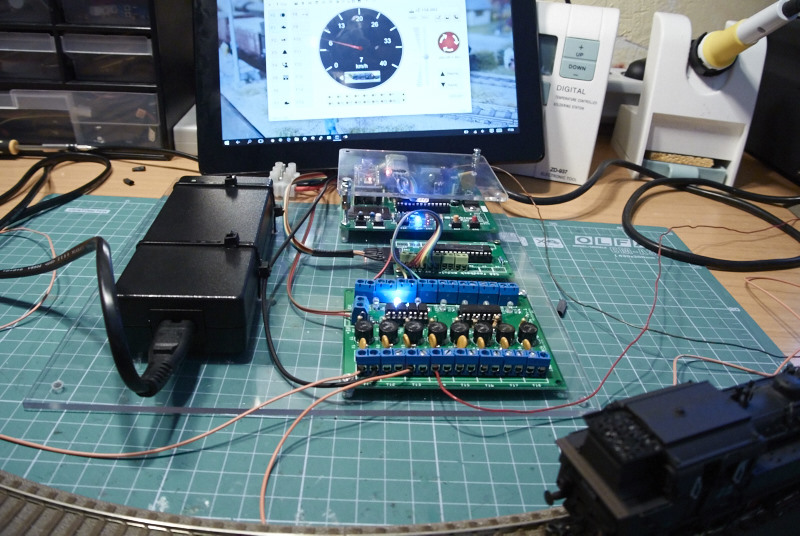

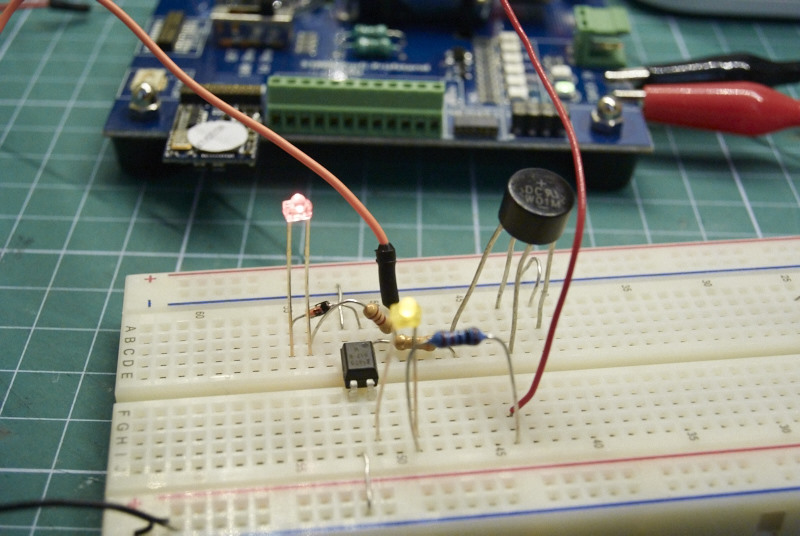

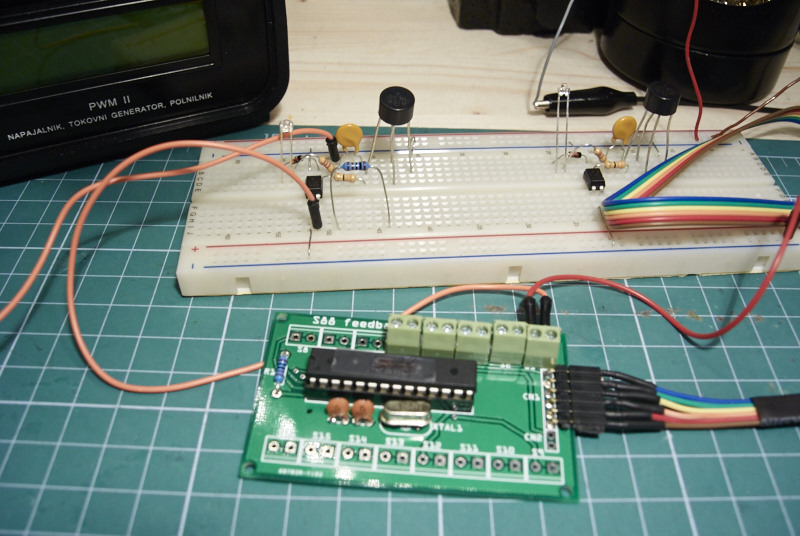

Testiranje sa testerom dekodera, da slučajno ne uništim koji dekoder ili loksu
Attachment:
S88_current_detection_01.jpg [ 142.69 KiB | Viewed 10542 times ]

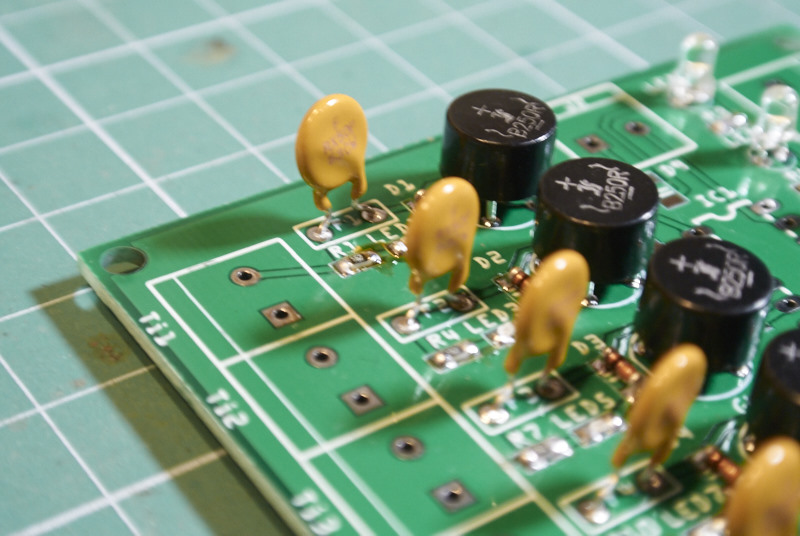

Žuta LED dioda prikazuje da je tir zauzet, a crvena LED kaže da se je isključio osigurač
Attachment:
S88_current_detection_04.jpg [ 132.9 KiB | Viewed 10542 times ]

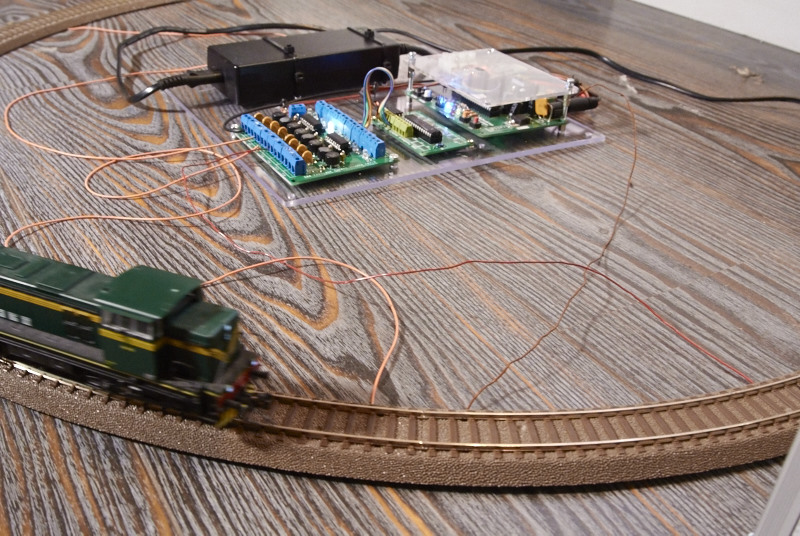

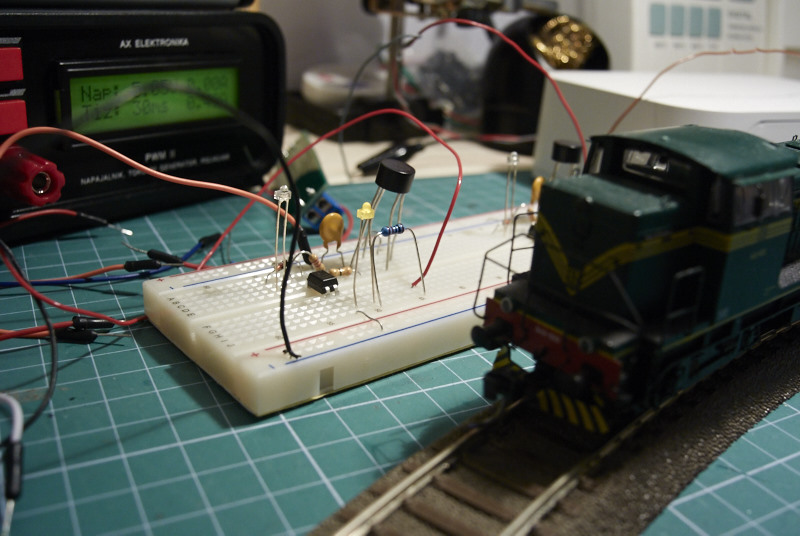

Test sa lokomotivom
Attachment:
S88_current_detection_07.jpg [ 127.74 KiB | Viewed 10542 times ]
