Hi!
Evo nastavak radova na digitalizaciji.

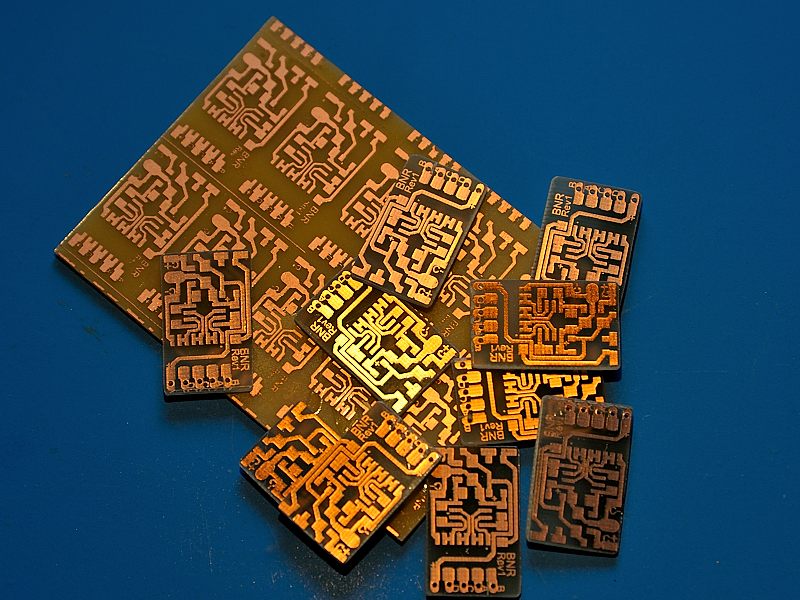

Prvo priprema PCBja.
Attachment:
DSC_4590.jpg [ 185.35 KiB | Viewed 17783 times ]

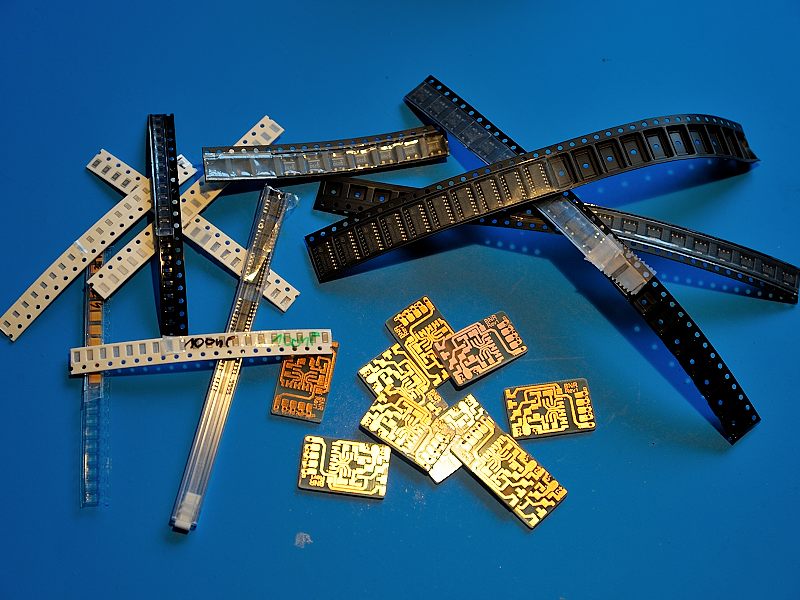

Onda idu elementi.
Attachment:
DSC_4591.jpg [ 168.93 KiB | Viewed 17783 times ]

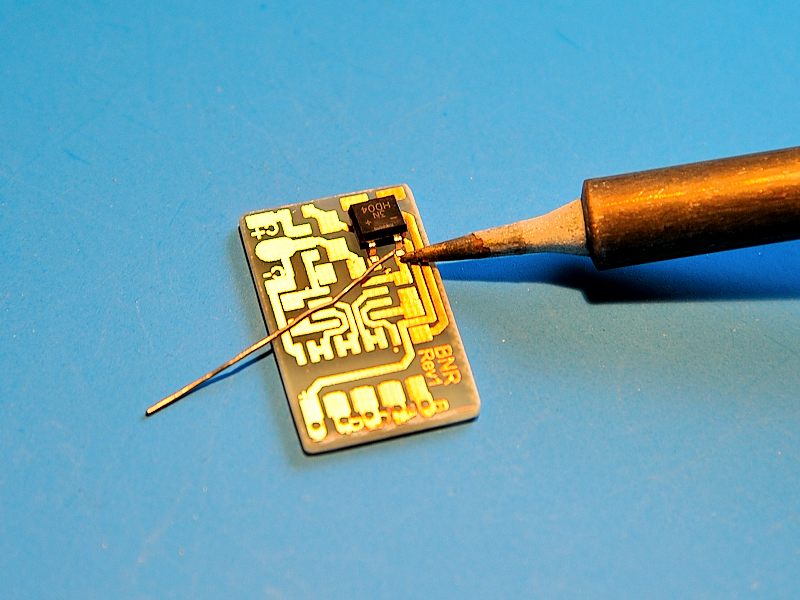

Onda cinanje.
Attachment:
DSC_4592.jpg [ 119.17 KiB | Viewed 17783 times ]

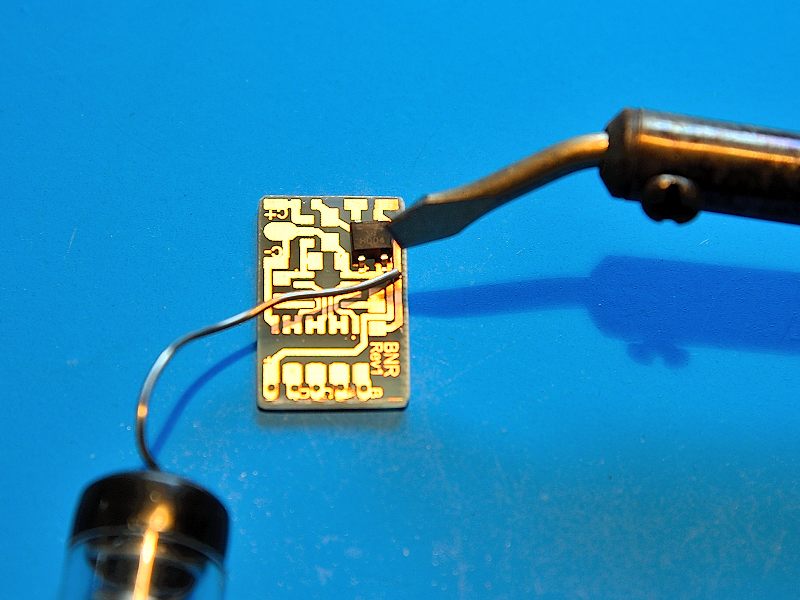

Oooppppsss, pogrešno spajkalo. Ovo če biti puno bolje.
Attachment:
DSC_4593.jpg [ 126.77 KiB | Viewed 17783 times ]

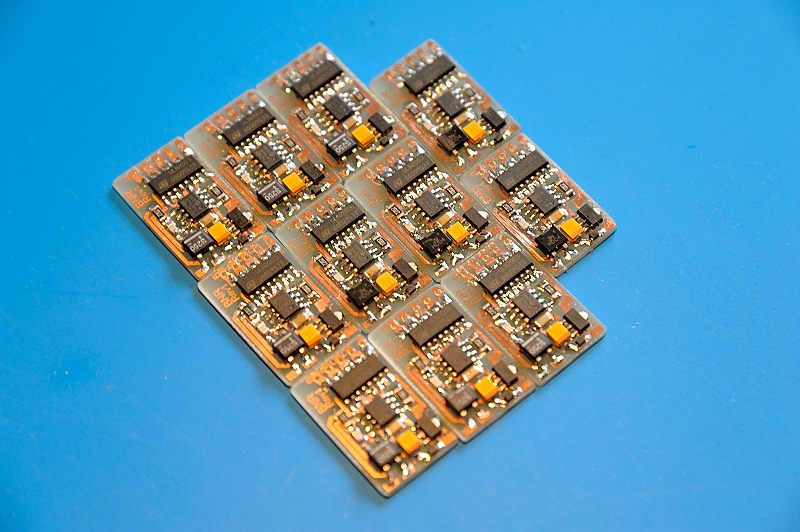

Nakon dobra tri sata i litru popijenog čaja radovi su završili.
Attachment:
DSC_4594.jpg [ 156 KiB | Viewed 17783 times ]
Attachment:
DSC_4595.jpg [ 264.27 KiB | Viewed 17783 times ]

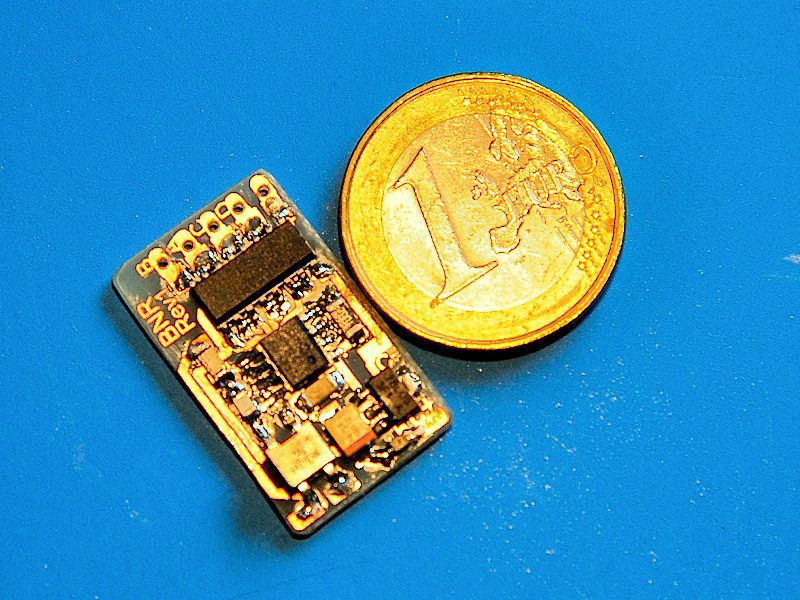

Usporedba veličine.
Attachment:
DSC_4596.jpg [ 194.66 KiB | Viewed 17783 times ]
Na dekoderje sam naložio sw za funkcijski dekoder za razsvjetu.
Za isti HW se može upotrebiti SW za:
- razsvjetu vagona, lokomotiva ili objekata (vklop ali neon vklop)
- dekoder za jedno skretnico (servo ali magnetna)
- enostavne signale za do 4 LED (Logiko je potrebno nastaviti u programu za krmiljenje DCC)
- krmiljenje dveh servo motora 5V= te dve LED (Nivojski prijehod sa utripajočima LED, otvarajnje vrat na vagonu ili lok supi, dizanje pantografa, ...)
- za vklapljanje releja (obvezno je potrebno dodati diodo 1N4148 ili slično!!!)
Vjerojatno bi se še još nešto na netu za taj procesor PIC 12F629
Naredni korak če biti kasnije, jer moram prvo izabrati naredno žrtvu za digitalizacijo.
lp
Borut
