Tjan70
PostPosted: 12 Dec 2015, 08:31
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

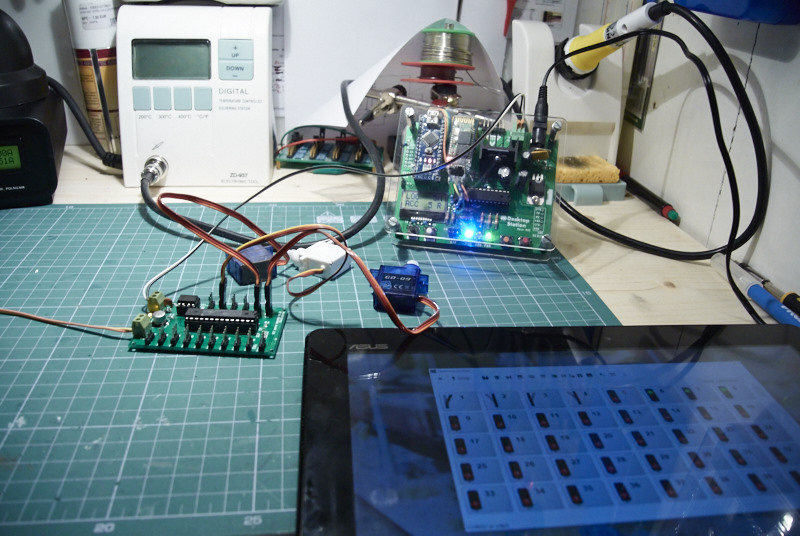

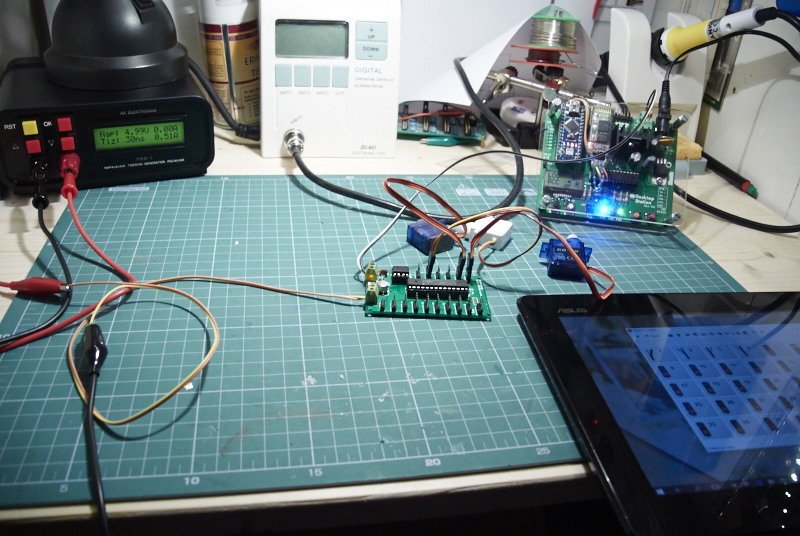

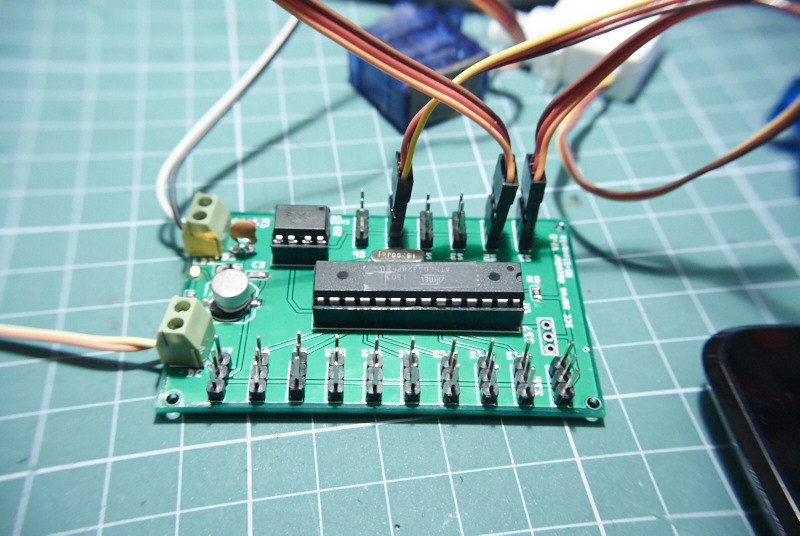

Testiranje dekodera
Attachment:
DCC_decoder_V2_12.jpg [ 144.22 KiB | Viewed 9050 times ]

Attachment:
DCC_decoder_V2_13.jpg [ 165.37 KiB | Viewed 9050 times ]

Attachment:
DCC_decoder_V2_14.jpg [ 160.33 KiB | Viewed 9050 times ]


Sa testom sam zadovoljan, jedino što moram dodati još dva filter kondenzatora na ulazu.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice
Top
 Profile

felix
PostPosted: 12 Dec 2015, 11:56
Offline
User avatar

Joined: 15 Apr 2012, 18:15
Posts: 2892
Location: Samobor
:text-bravo:
jedva čekam :EL

:)

_________________
Ne možete unaprijed znati koju stranu kruha treba namazati.
(Murphyjev zakon)


Top
 Profile

H0modelar
PostPosted: 12 Dec 2015, 16:41
Offline
User avatar

Joined: 17 Apr 2012, 13:09
Posts: 4792
Užitak za pratiti! :BULBAR
Top
 Profile

Tjan70
PostPosted: 12 Dec 2015, 19:08
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje
Hvala, momci.

Eto stavljam i video kratkog testa sa TRIX mobile stration 2 i DSmain R2.


Za par dana ču stavit i gerber datoteke, koje čete moči koristit za izradu pločica.
Prije toga moram dodati još signalizaciju DCC signala na ulazu.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice
Top
 Profile

Tjan70
PostPosted: 27 Dec 2015, 14:55
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje
Pozdrav,

eto mali update u vezi dekodera.

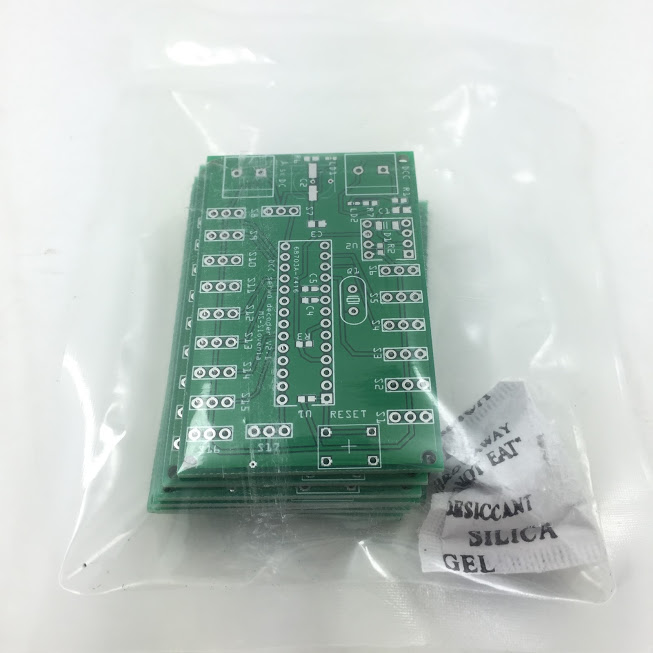

Danas su na put krenule pločice za verziju 2.1
Attachment:
Dcc_dekoder_v21.JPG [ 66.51 KiB | Viewed 9025 times ]


Razlog, da sam napravio novi design pločice je u tome, što sam na novoj verziji stavio reset tipku (potrebna nam je kod programiranja CV-ova) i LED diodu koja nam javlja prisutnost DCC signala na ulazu.

Inače sam uspio rješiti i kontrolu Conradovih pogona za skretnice i pogon za Tortoise pogone.
Za to rješenje sam upotrebio dodatni otpornik i jedan NPN transistor sa kojim kontrolišem rele.
Rele nam pogoni Conradov motor - primjer na slikama, a sa relejem je moguče kontrolisati i Tortoise pogon.

Tortoise pogona nisam mogao testirati jer trenutno nemam pravog releja kod kuče. To ču prikazati poslije praznika.

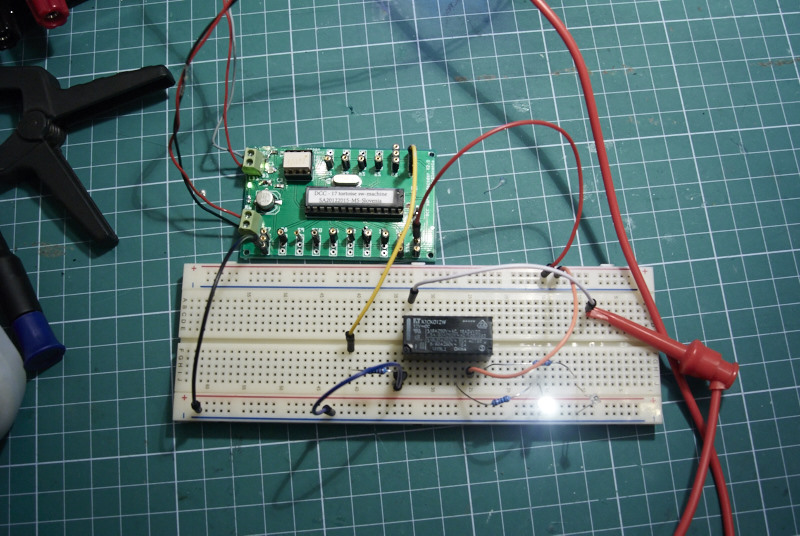

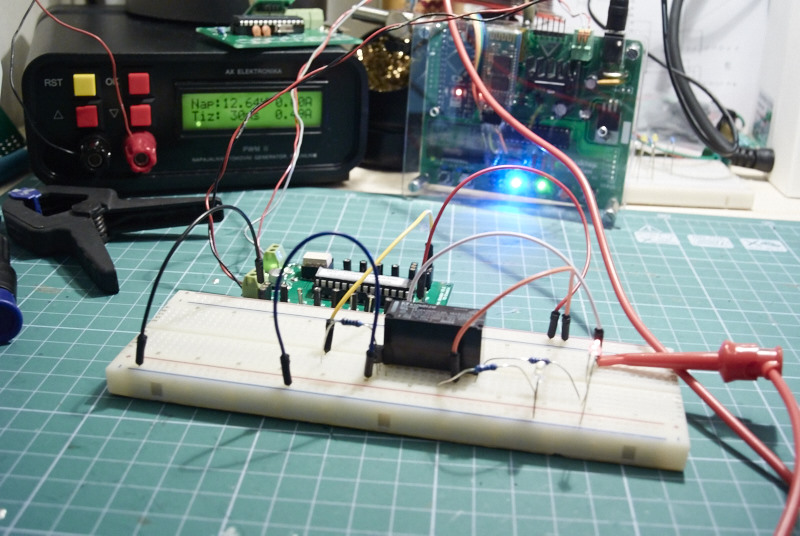

Testiranje kontrole releja
Attachment:
DCC_update_01.jpg [ 150.57 KiB | Viewed 9025 times ]

Attachment:
DCC_update_03.jpg [ 173.99 KiB | Viewed 9025 times ]

_________________
Lp,
Sebastjan

Modelne železnice


Last edited by Tjan70 on 27 Dec 2015, 15:06, edited 1 time in total.

Top
 Profile

Tjan70
PostPosted: 27 Dec 2015, 14:57
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje

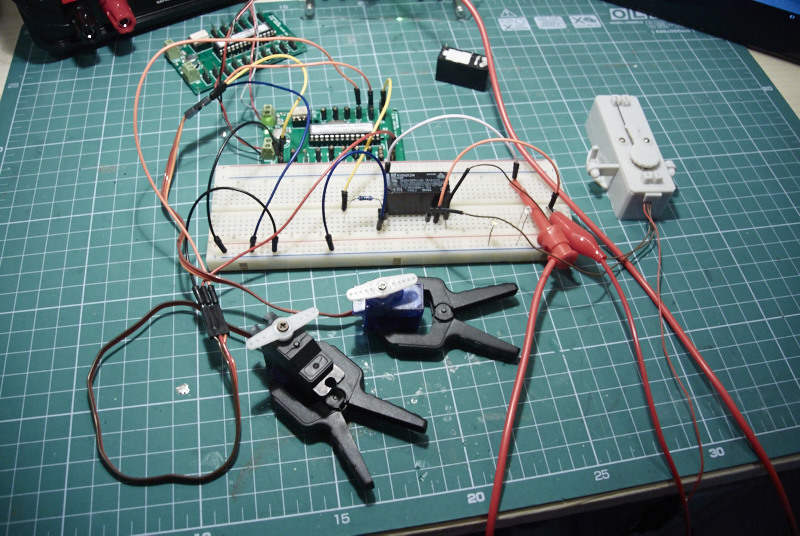

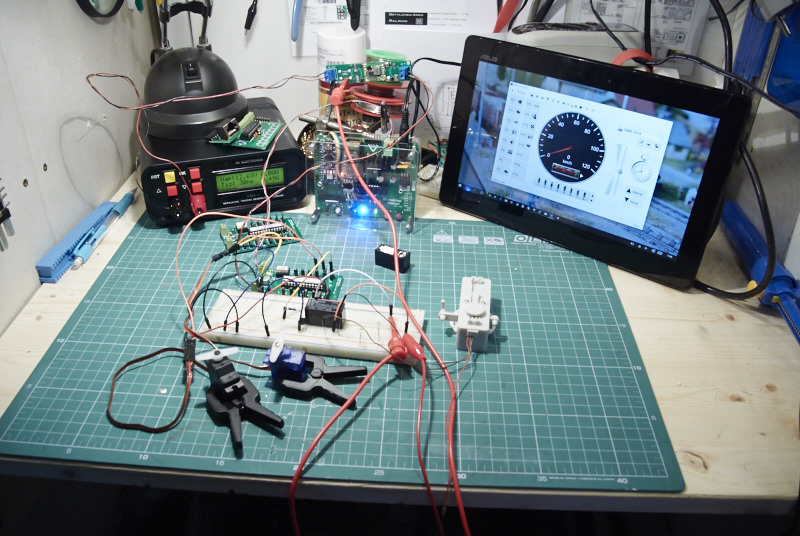

Testiranje Conrad pogona i servo motora.
Attachment:
DCC_update_04.jpg [ 192.75 KiB | Viewed 9025 times ]

Attachment:
DCC_update_06.jpg [ 179.75 KiB | Viewed 9024 times ]


Sa ovim dekoderom je moguče odjednom kontrolisati i servo motore, releje i LED diode, što znači da je univerzalan.

I kratki video

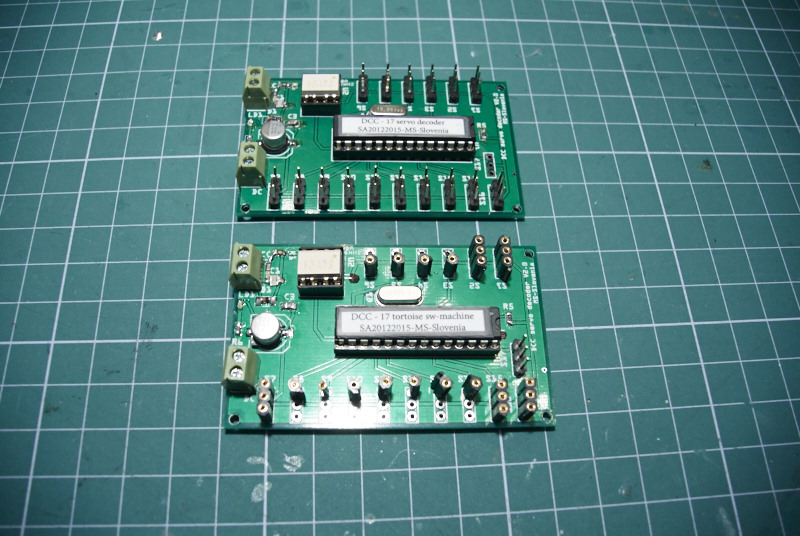

Za kraj slika dekodera, na slici je gornji dekoder namjenjen isključivo za servo motore, a donji je univerzalni.
Razlika među njima je u programu, a kod univerzalnog je moguče putem CV-ova mjenjati funkcije izlaza.
Attachment:
DCC_update_07.jpg [ 162.96 KiB | Viewed 9024 times ]


Gornji dekoder je gotov i spreman za upotrebu na maketi, a donji je testni primjerak.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice
Top
 Profile

felix
PostPosted: 27 Dec 2015, 16:00
Offline
User avatar

Joined: 15 Apr 2012, 18:15
Posts: 2892
Location: Samobor
Svaka, ma SVAKA čast !!!

:text-bravo:

_________________
Ne možete unaprijed znati koju stranu kruha treba namazati.
(Murphyjev zakon)


Top
 Profile

Tjan70
PostPosted: 27 Dec 2015, 19:39
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje
Hvala, Felix.

Mislim, da polako dolazim do limita Arduina barem za korištenje kao DCC dekoder.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice
Top
 Profile

H0modelar
PostPosted: 27 Dec 2015, 21:16
Offline
User avatar

Joined: 17 Apr 2012, 13:09
Posts: 4792
:clap: :clap: :clap:

@ Mislim, da polako dolazim do limita Arduina barem za korištenje kao DCC dekoder.

Pa sve glavno si i riješio... :handgestures-thumbup:
Top
 Profile

Tjan70
PostPosted: 28 Dec 2015, 08:22
Offline
User avatar

Joined: 01 Dec 2013, 20:19
Posts: 530
Location: Parižlje
Pozdrav,

ako če nekog interesirat cijena za DCC servo dekoder sa 15 izlaza če biti 20 EUR-a za KIT komplet i 25 EUR-a za sastavljen dekoder + poštarina
Na samom dekoderu ima dosta SMD komponenti.

Ako če netko raditi u vlastitoj režii, može kod mene dobiti gerber datoteke za izradu pločica i sam program koji se uploada na mikrokontroler.

Dekoderi če biti na raspolaganju poslije praznika.

Lp,
Sebastjan

_________________
Lp,
Sebastjan

Modelne železnice
Top
